Введение

Программное обеспечение (далее – ПО) “Жулдыз” состоит из модуля “Менеджер базы данных”, предназначенного для загрузки, анализа, редактирования и хранения первичной геолого-геофизической и промысловой информации (далее – ГПИ), а также модуля “Адаптация и работа с моделями”, предлагаемого как инструмент использования геолого-гидродинамических моделей (далее – ГГДМ) в рамках текущих производственных и геологических задач промысла. Модуль “Адаптация и работа с моделями” адаптирован для специалистов геологов и разработчиков, содержит большое количество инструментов для оперативного (интерактивного) анализа моделей месторождений, построенных в TempestMore (Roxar) и Eclipse-100 (Schlumberger).

Основные решаемые задачи:

  • сравнительный анализ моделей и ГПИ, построение карт, разрезов, построение геологических профилей в 2D и 3D режимах, схем корреляции;
  • дифференцированный анализ разработки с помощью таблиц и графиков;
  • подбор скважин и участков с заданными геолого-промысловыми характеристиками;
  • анализ участков, объектов разработки по большому числу предустановленных характеристик вытеснения;
  • подбор траекторий скважин для бурения боковых и горизонтальных стволов (без оценки технико-экономических показателей) на основе ГГДМ исходной базы данных;
  • формирование произвольных и регламентных отчетов, таблиц и графиков по объектам разработки, участкам и скважинам;
  • анализ ГПИ и результатов моделирования.

Результаты апробации ПО “Жулдыз” в условиях месторождения Каратобе Южное

Месторождение открыто в результате поискового бурения в 1978 г. и введено в промышленную эксплуатацию в 2000 г.

По величине извлекаемых запасов месторождение относится к средним, а по степени сложности – к сложным: месторождение характеризуется невыдержанностью толщин продуктивных пластов по площади и по разрезу, наличием зон литологического замещения коллекторов слабопроницаемыми породами. Подпор пластовых вод на залежь осуществляется с запада, но при разработке месторождения активность пластовых вод не была проявлена, и пластовое давление в зонах отбора интенсивно снижается.

Ниже прилагаются возможности построения 3D-карт с помощью геологической модели. Программное обеспечение модуля “Адаптация и работа с моделями” применяется для определения площади залежей, объемов нефте- и газонасыщенных пород, объемов углеводородов в пластовых условиях (рис. 1–2).

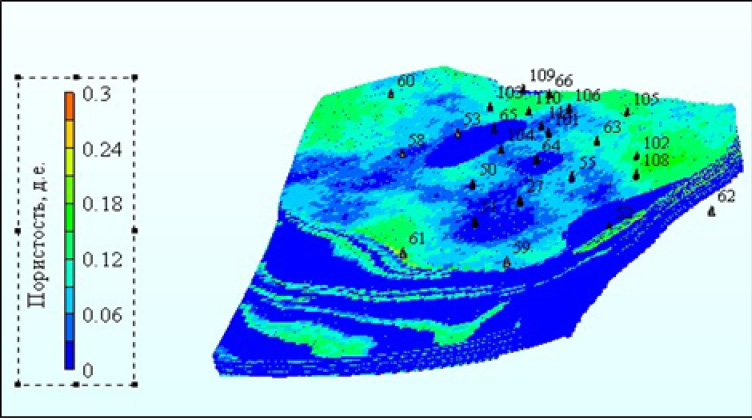

Рисунок 1. Визуализация 3D модели

Figure 1. Visualization of the 3D model

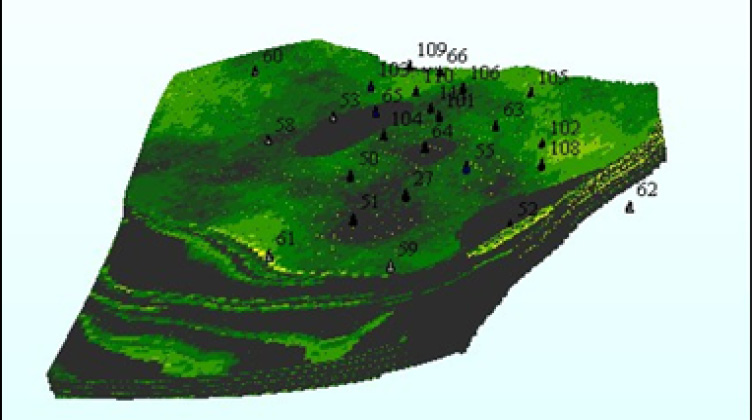

Рисунок 2. 3D изображение куба пористости

Figure 2. 3D view of the porosity cube



Общий пробуренный фонд скважин по месторождению Каратобе Южное составляет 23 ед., из которых 14 скважин добывающие, 3 – нагнетательные, 6 – ликвидированные.

Накопленная добыча по горизонту составляет 2,653 млн т. Начальные извлекаемые запасы составляют 9,383 млн т, остаточные геологические запасы – более 25 млн т. Выработка запасов по месторождению за 20 лет разработки составляет 28,3% [1].

Средний дебит по нефти составляет 67,3 т/сут. История изменения показателей с момента ввода эксплуатации горизонта показана на рис. 3, график технологических показателей разработки построен с помощью модуля “Адаптация и работа с моделями”.

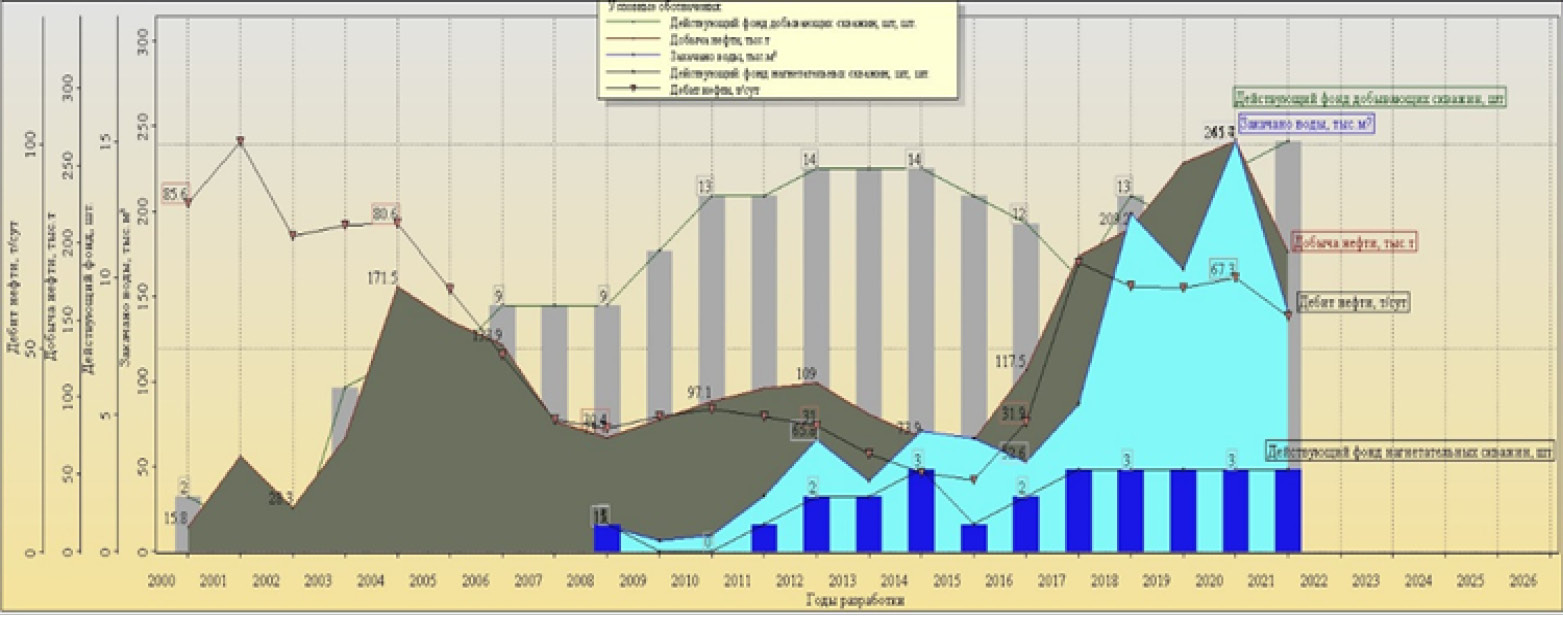

Рисунок 3. Динамика показателей разработки горизонта Р2

Figure 3. Dynamics of measures of the development of P2 horizon



Текущая компенсация на дату отчета в пластовых условиях составила 71,3%, накопленная – 27,1%. Объем накопленной закачанной воды составляет 1,208 млн м³ при среднегодовой приемистости одной скважины 297,9 м³/сут (рис. 4).

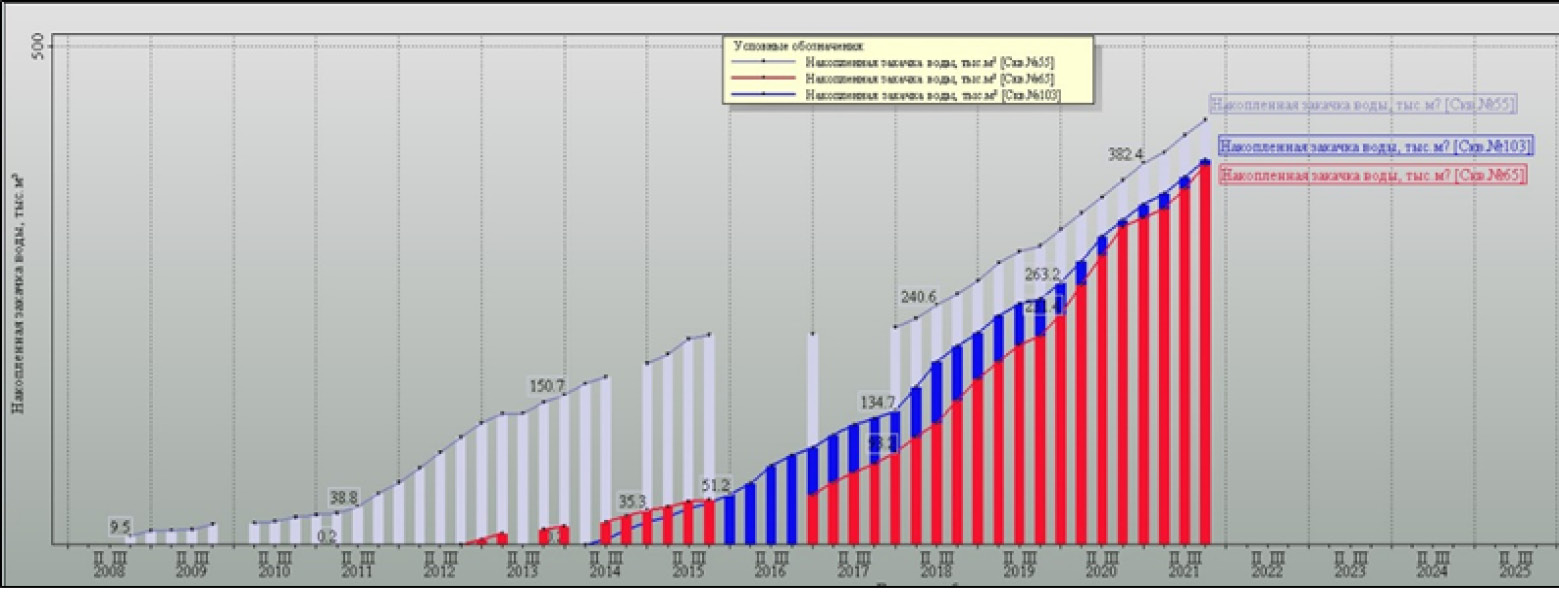

Рисунок 4. Накопленная закачка горизонта Р2

Figure 4. Cumulative injection of P2 horizon



Инструмент расчёта зон влияния закачки (ячеек заводнения) и визуализация линий тока

Эффективность разработки месторождения Каратобе Южное зависит от комплекса геолого-физических характеристик пластов и принятых проектных решений, целью которых является поддержание пластового давления (далее – ППД) и наиболее полное вытеснение нефти. Процесс управления заводнением осложняется целым рядом неопределенностей, в т.ч. связанных с количественной оценкой взаимовлияния скважин.

Для решения этой задачи, наряду с проведением исследований и мероприятий, таких как гидропрослушивание, закачка трассеров и т.д., возможно использование инструментария “Расчёт зон ячеек заводнения и визуализация линий тока”.

В работе обсуждается применение метода линий тока для оценки эффективности закачки воды, ранжирование скважин и последующее перераспределение закачки по скважинам. Ранжирование скважин проводилось по эффективности закачки воды, обводнённости продукции скважин, объёму непроизводительной закачки.

Исходя из направления фильтрационных потоков и проницаемости коллектора, можно сделать вывод о том, что фронт вытеснения движется в восточном направлении. Южная и юго-западная части не испытывают влияния закачки (рис. 5).

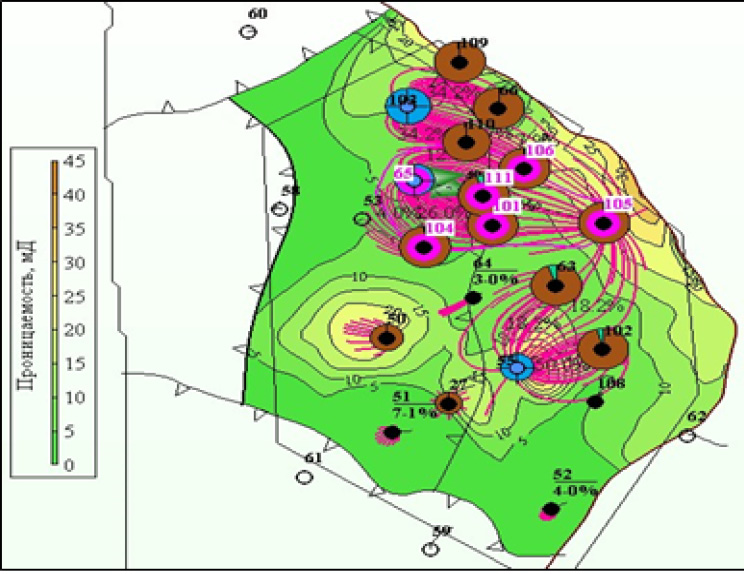

Рисунок 5. Анализ зон влияния закачки, горизонт Р2

Figure 5. Analysis of injection influence zones, P2 horizon



Для дальнейшего анализа рассмотрим южную и юго-западную части пласта объекта разработки. Зона недокомпенсирована: текущая компенсация составляет 71,3%, что требует проведения мероприятий по усилению системы ППД. Анализ влияния закачки, показывает, что скважины 27, 50, 51, 52, 64, 108 не охвачены заводнением. Для увеличения пластового давления южной и юго-западной частей пласта рекомендуется перевод под нагнетание скважины 50 или 51, а также бурение новой нагнетательной скважины в этой области. На северном участке рекомендуется усилить работу нагнетательной скважины 65 за счёт проведения гидроразрыва пласта.

Инструмент анализа ГПИ для выявления перспективных скважин-кандидатов на проведение ГТМ

Основной задачей на нефтяных месторождениях является достижение максимального коэффициента извлечения нефти (далее – КИН). Хорошо известно, что существует 4 стадии разработки месторождения: 1-я стадия – интенсивное освоение месторождения (разбуривание, рост добычи), 2-я стадия – максимальный уровень добычи (стабилизация добычи), 3-я стадия – падение добычи, 4-я стадия – завершение разработки (экономический предел добычи). Для того чтобы КИН был достигнут, план разработки часто оптимизируется по мере эксплуатации пластов. Начиная с третьей стадии (а иногда и со второй), необходимо выполнять геолого-технические мероприятия (далее – ГТМ), которые являются главным инструментом увеличения эффективности разработки на поздних стадиях.

Первостепенной задачей инструмента являются увеличение эффективности и оптимизация процесса подбора скважин-кандидатов с помощью инструмента подбора. Цель работы – разработать методику, учитывающую геологию, текущую выработку запасов и энергетическое состояние пласта, позволяющую выявить из общего фонда скважин наиболее перспективные скважины-кандидаты с точки зрения дополнительной добычи.

По заданным критериям (текущий дебит менее 50 м³/сут, накопленные отборы, проницаемость менее 1 мД, эффективная толщина менее 30 м) в 2019 г. был проведен первичный подбор скважин-кандидатов, подходящих для проведения ГРП (проницаемость объекта низкая, что требует проведения интенсивных методов повышения нефтеотдачи пласта).

После сопоставления списка скважин-кандидатов с фактическими ГТМ были выявлены совпадения. Ячейки в Центре поиска, залитые зеленым цветом, означают, что скважина, на которой был проведен фактический ГТМ, сошлась со списком скважин-кандидатов (рис. 6). Следующим шагом необходимо провести анализ фактических ГТМ, которые сошлись со списком кандидатов, чтобы понять, насколько хорошо были выполнены данные мероприятия и есть ли корреляция выбора скважины для ГТМ с единым геологическим критерием, который рассчитывал инструмент поиска [2].

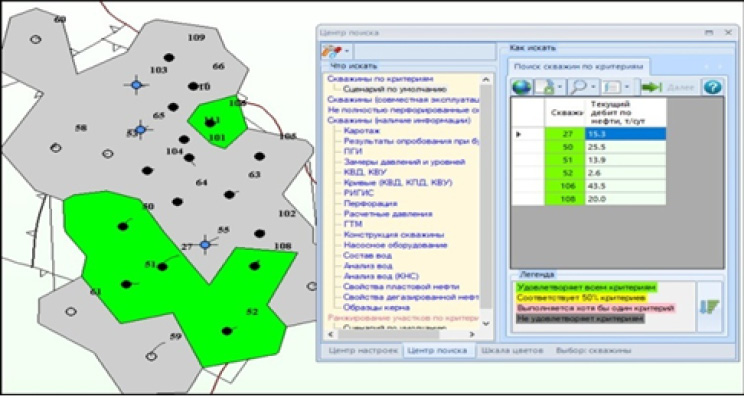

Рисунок 6. Инструмент поиска скважин-кандидатов по критериям

Figure 6. Tool for searching candidate wells by criteria



Созданная методика в программном комплексе “Жулдыз” позволяет:

  • уменьшить количество неуспешных ГТМ путём увеличения качества подбираемых скважин-кандидатов за счёт нового подхода к оценке скважины с геологической и технологической точки зрения;
  • уменьшить трудозатраты путём упрощения методики и уменьшения времени, затрачиваемого на рассмотрение кандидатов, и задействования минимального количества специалистов.

В ноябре 2020 г. на скважине 106 месторождения Каратобе Южное был проведен ГРП. Для того чтобы проверить достоверность теоретического расчётного дебита после ГРП, необходимо проверить запуски и вести наблюдение за поведением скважины в течение года после ГРП, как правило, эффективность ГРП рассчитывается на один год (рис. 7–8).

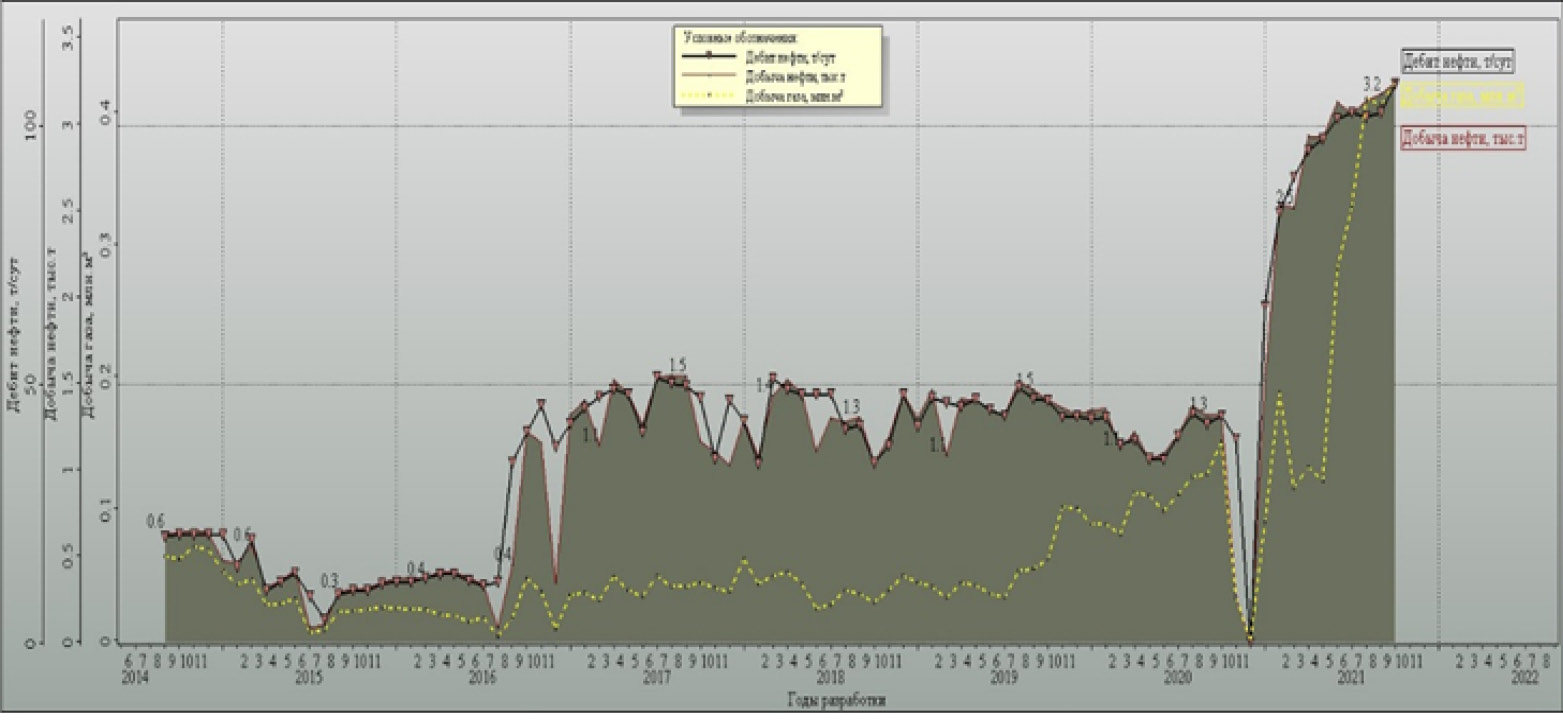

Рисунок 7. Динамика добычи нефти, газа на скважине 106 после проведения ГТМ

Figure 7. Dynamics of oil and gas production at well 106 after well interventions

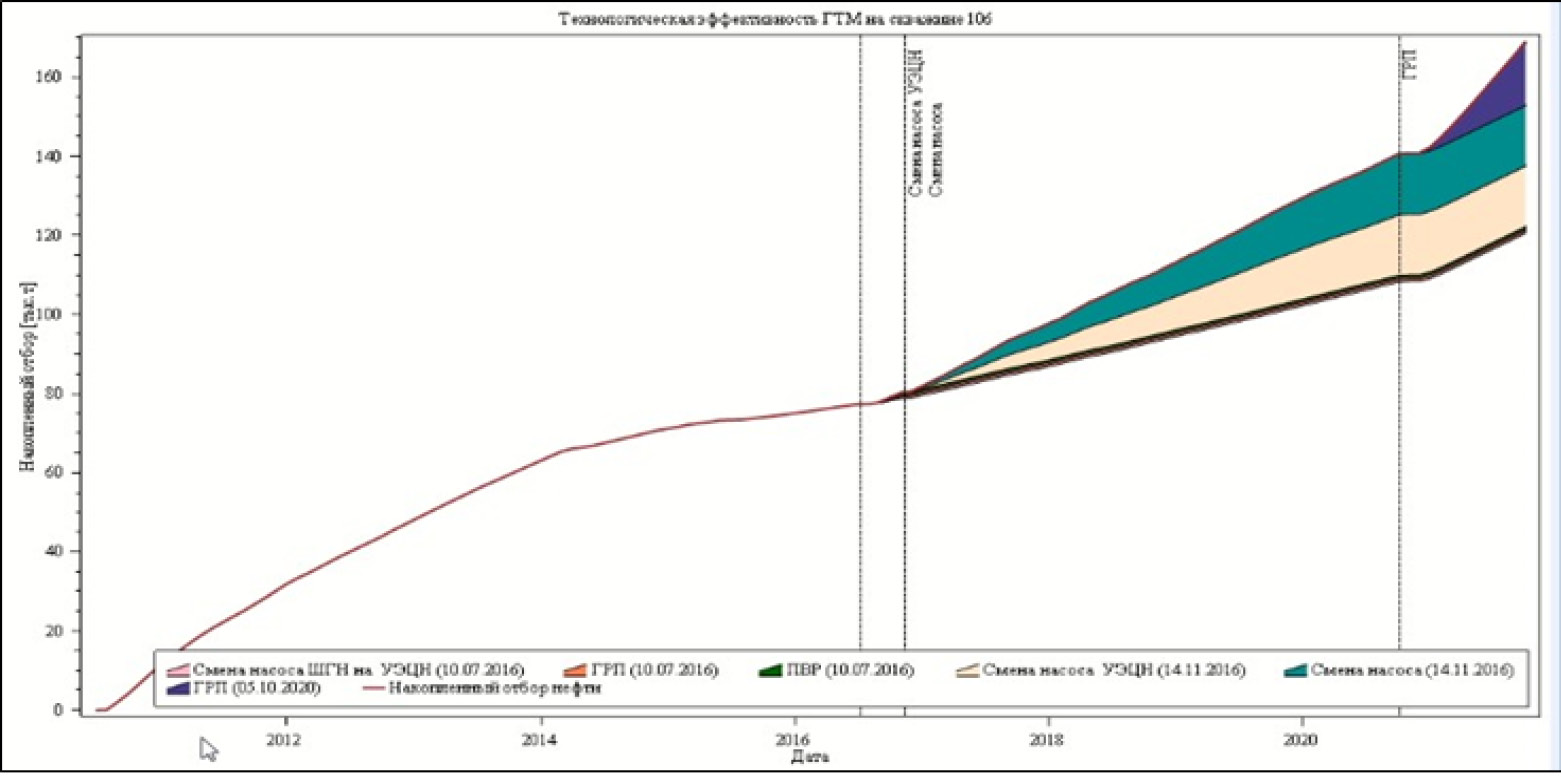

Рисунок 8. Расчёт эффективности ГТМ на скважине №106

Figure 8. Calculation of the efficiency of well interventions at well No. 106



Предметной областью информационного обеспечения являются эксплуатационные скважины, когда-либо пробуренные на месторождении, история эксплуатации и ежемесячная характеристика работы и состояния каждой из них, а также показатели эксплуатации объектов разработки, лицензионных участков и месторождений.

При проектировании добывающих скважин выбор скважин-кандидатов для первоочередного бурения осуществляется на основе рейтинга бурения, ранжирование в котором выполняется по ключевому параметру – начальному дебиту нефти qн, рассчитываемому на основе известных фильтрационно-емкостных свойств пласта и геометрических параметров сетки скважин. Рейтинг позволяет определять очередность бурения новых скважин для наиболее эффективного вовлечения запасов нефти в разработку.

Проектная конструкция скважины обязательно составляется на каждую скважину или группу скважин. Она служит основанием для всех инженерных расчётов, связанных с бурением. Для составления проектной конструкции скважины необходимо иметь ряд исходных сведений. В частности, описание геологического строения данного участка или района работ должно отражать: литологический состав горных пород, их физико-механические свойства и категории по буримости, наличие водоносных горизонтов, наличие зон поглощения промывочной жидкости или напорных вод. Кроме того, необходимо учитывать глубины расположения старых подземных горных выработок.

Преимущества заложения проектной скважины в ПО «Жулдыз»:

  • возможность выбора назначения и цели бурения скважины;
  • определение геологического строения точки заложения;
  • расчёт проектной длины ствола скважины и её азимутальное и зенитное направления.

Одним из параметров, определяющих qн, является нефтенасыщенная толщина (далее – ННТ). Именно этот параметр определяется по сейсмическим данным, используемым для построения геологической модели месторождения. Как правило, в распоряжении геолога имеется единственный вариант структурной поверхности, предоставляемый в рамках сейсмического отчета по данной территории. Этот вариант и закладывается в расчёт кровли резервуара и ННТ. Однако проектные скважины на месторождении могут располагаться в зонах с разным качеством сейсмического материала, под которым понимаются и зашумленность волнового поля, и искажение времен прихода волн. Указанное обстоятельство может привести к ситуации, когда проектная скважина имеет высокое место в рейтинге по параметру qн, однако участок бурения обладает высоким риском неподтверждения морфологии резервуара (рис. 9). Оценка риска важна ещё и потому, что большая часть залежей характеризуется небольшими ННТ. В таких условиях риск ошибиться даже на 1–2 м может привести к значительному изменению площади нефтеносности и сокращению объемов бурения.

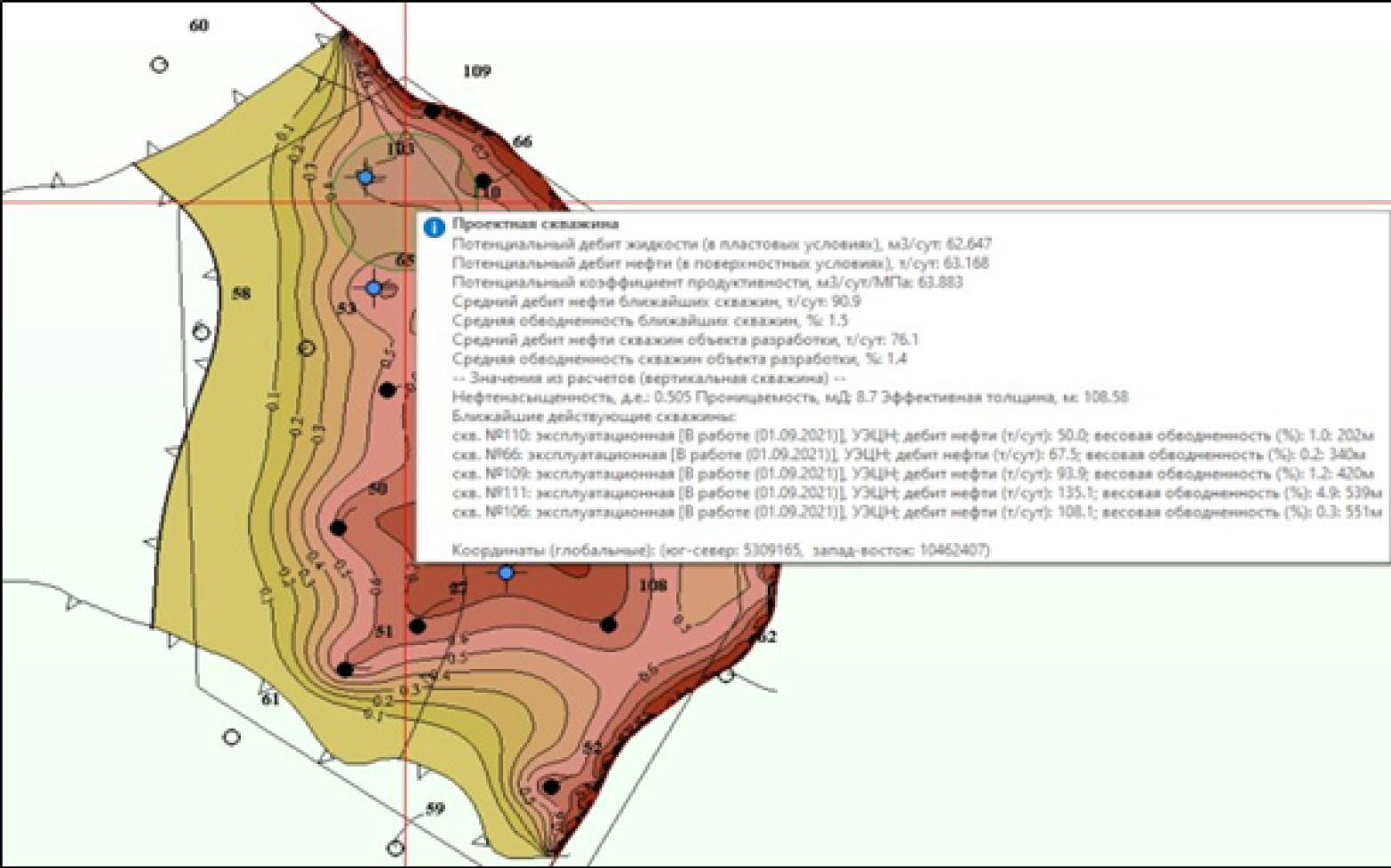

Рисунок 9. Инструмент добавления проектной скважины

Figure 9.Design well add tool



Описанные подходы не требуют большого объёма геолого-геофизических материалов – используются только профили по кубам проницаемости, начальной нефтенасыщенности и геологические отбивки, что позволяет вычислять оценки погрешности весьма оперативно. Как правило, именно эта информация легко доступна и не требует создания громоздких интерпретационных проектов. Если на каких-либо проектных скважинах такая оценка показывает высокую неопределённость, то это может быть предпосылкой для пересмотра скоростной модели, перестроения структурных карт, более тщательного анализа сейсмических данных и уточнения стратегии вовлечения запасов [1].

Выводы

В целях «цифрового суверенитета» страны необходимо принять комплексное интегрированное решение о разработке и внедрении отечественного программного обеспечения. Для геологов и работников нефтегазовой отрасли Казахстана ПО «Жулдыз» является необходимым инструментом на всех стадиях производственного процесса таких как: геологоразведка, разработка и добыча, т.к. программные решения разрабатывались с учётом замечаний производственных подразделений недропользователей.

В данной работе с помощью инструмента “Ячеек заводнения и визуализации линий тока” на месторождении Каратобе Южное выполнен анализ по перераспределению закачки воды по нагнетательным скважинам и сопоставлены результаты до и после оптимизации закачки воды. Анализ зон влияния закачки, показал, что скважины 27, 50, 51, 52, 64, 108 не охвачены заводнением и текущая компенсация составляет 71,3%. Было выявлено, что фактическая закачка рабочего агента ведется с отклонениями, вследствие чего наблюдается ухудшение энергетического состояния месторождения. В сложившихся условиях разработки пласта рекомендуется перевод под нагнетание скважины 50 или 51, а также проведение ГРП на нагнетательной скважине 65 для обеспечения 100% компенсации отборов.

Также в работе был проанализирован инструмент «Подбор скважин для проведения ГТМ», который позволяет увеличить эффективность проводимых ГТМ на скважине посредством улучшения качества ранжирования подбираемых скважин-кандидатов.

Исходя из вышеизложенного можно сделать вывод, что ПО «Жулдыз» имеет весь необходимый функционал для анализа текущего состояния месторождения и соответствует требованиям для работы в рамках производственных задач промысла, геологического управления и производственного отдела с использованием полномасштабных ГГДМ.
