Email this article Influence of water cut and rates of cooling on oil flow
- Authors: Ismayilova F.B.1
-
Affiliations:
- Azerbaijan State Oil and Industry University
- Issue: Vol 3, No 4 (2021)
- Pages: 109-116
- Section: Articles
- URL: https://vestnik-ngo.kz/2707-4226/article/view/99714
- DOI: https://doi.org/10.54859/kjogi99714
- ID: 99714
Cite item
Full Text
Abstract
Oils with anomalous properties are characterized by large values of density, viscosity, high content of paraffinic hydrocarbons and asphaltene-resinous substances (up to 30%), high pour point (35–38°C), which increases the likelihood of complications in the processes of production, field gathering and oil treatment. Therefore, for many countries with cold climatic conditions, the problem of improving the low-temperature properties of oils is one of the most pressing problems in the production and transportation of hard-to-recover oils. Recent studies show that the rates of heating / cooling processes have a great influence on the rheological properties of natural oil mixtures during heat treatment. The experience of operating oil fields shows that in oil gathering and transportation systems, due to the water cut of oils and the aggressiveness of formation waters, persistent oil emulsions are often formed, which complicate the commercial preparation of oils.
The article presents the results of studies of the influence of the water cut factor on the transportation of well products, as well as the effect of the cooling rate on the pour point of oil emulsions. Laboratory studies have shown that an increase in the water content in emulsions of more than 40% leads to a significant increase in viscosity over the entire temperature range. It is also shown that an increase in water cut increases the pour point of oil by 7-14°С.
Keywords
Full Text
Введение
Известно, что в процессах добычи нефти и её транспортировки по нефтепромысловым трубопроводам происходит интенсивное обводнение и перемешивание разносортных нефтей. В результате полученная смесь и её реофизические свойства сильно отличаются от свойств исходной нефти. При этом, как правило, изменение свойств в нефтяных эмульсиях часто носит аномальный характер [1–8].
Важнейшими техническими характеристиками тяжелых природных нефтей являются их вязкость и реологические свойства. Эти характеристики определяют методы и продолжительность сливно-наливных операций, условия перевозки и перекачки, гидравлические сопротивления при транспортировке топлива по трубопроводам. Один из распространенных методов модификации реологических свойств тяжелых нефтей состоит в их тепловой обработке. Результаты исследований показывают, что в отличие от распространенного убеждения, термическая обработка природных нефтей не обязательно приводит к улучшению их реологических свойств [9].
Существенный положительный эффект термообработки наблюдается лишь при условии некоторого оптимального соотношения температуры обработки и температуры последующей эксплуатации. Более того, при сравнительно небольших отклонениях от оптимальных условий термообработка может приводить к резкому ухудшению параметров текучести жидких сред вплоть до полного их застывания.
Проведены лабораторные исследования по изучению особенностей влияния обводненности аномальных нефтей на реологические свойства эмульсий. В качестве объекта исследования выбрана смолистая и высокопарафинистая дегазированная нефть м. Мурадханлы, состав которой представлен в табл. 1.
Таблица 1. Физико-химические свойства исследуемой дегазированной нефти
Плотность, кг/м3 | Вязкость динамическая при 20˚C, мПа-с | Содержание, % вес. | ||
парафины | смолы | асфальтены | ||
845,9 | 125,5 | 17,15 | 9,12 | 0,68 |
Как видно из табл. 1, исследуемая нефть характеризуется значением плотности 845,9 кг/м3, высоким содержанием парафиновых углеводородов и асфальтено-смолистых веществ до 27% вес, обусловливающих высокую температуру её застывания (31°С).
Исследования сырых нефтей и нефтяных эмульсий различного происхождения отчетливо продемонстрировали различие их реологических свойств. Наиболее важная, с точки зрения применения, реологическая характеристика нефтей – это их вязкостные свойства (кривые течения), поскольку основные инженерные проблемы связаны с задачей транспортировки нефти на дальние расстояния. При этом следует учитывать, что сырая нефть – нестабильный материал, и её реологические и транспортные характеристики зависят от предыстории материала, которая определяет состояние кристаллизующихся компонентов. Кроме того, реологические свойства сырой нефти могут быть очень разнообразными и в сильной степени зависящими от её состава. Соответственно, реологические свойства сырой нефти варьируются от вязкой жидкости до вязко-пластичной среды с четко выраженным пределом текучести. К тому же реологические свойства многих нефтей в высокой степени чувствительны к изменению температуры, особенно если температуры транспортировки и кристаллизации содержащихся в нефти парафинов близки по значению [4, 5, 9].
Реологические испытания нефтей с различными степенями обводненности были проведены на реометре MCR 502 в диапазоне температур от 20 до 50°С. Кривые течения τ=f (γ) снимались в начале для безводной нефти, затем обводненной на 10–90%.
Реологические исследования безводной нефти показали, что исследуемая нефть при высоких температурах ведет себя как ньютоновская жидкость, т.к. структура жидкости полностью разрушается. При температуре ниже 40°С вязкость увеличивается, проявляются аномально вязкие свойства в связи с кристаллизацией и ростом концентрации выделившихся парафинов в объеме нефти. При температурах 20 и 30°С безводная нефть обладает вязко-пластичными свойствами.
Реологические зависимости вязкости эмульсий от температуры при различных степенях обводненности приведены на рис. 1.

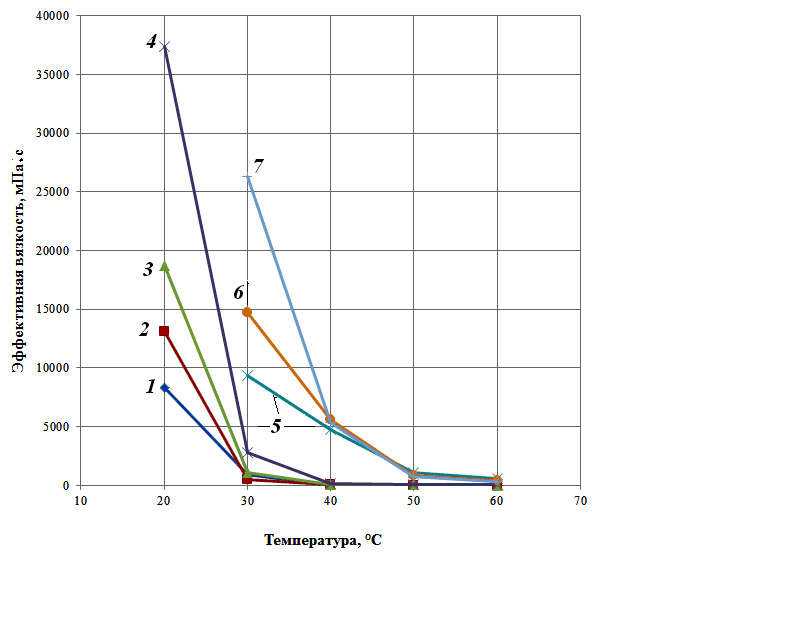

Рисунок 1. Зависимость вязкости нефти от температуры при различных значениях её обводненности
1÷7, соответственно, при обводненности 0, 10, 20, 30, 40, 70, 80 и 90%
Как видно из рис.1, вязкость эмульсии при температурах выше 40°С слабо зависит от температуры и обводненности. Эмульсии с содержанием воды 10 и 20% по вязкости близки к исходной нефти во всем температурном интервале от +30 до 60°С. Увеличение содержания воды в нефти до 40% существенно сказывается на вязкости эмульсии; при температурах 20–50°С вязкость возрастает значительно по сравнению с исходной нефтью.
Проведенные лабораторные исследования показали, что, в отличие от температуры 20°С, увеличение содержания пластовой воды в нефтяных эмульсиях более 60% приводит к значительному росту вязкости при температурах 30, 40 и 50°С (рис. 2).

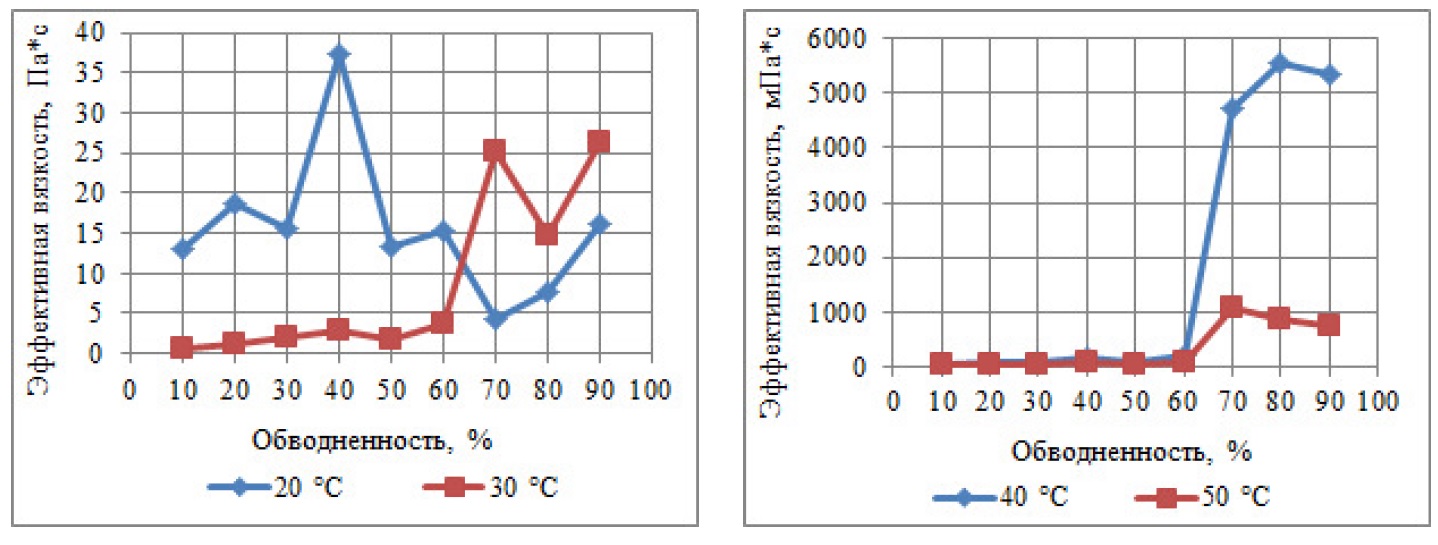

Рисунок 2. Зависимость вязкости эмульсии от степени её обводненности при разных температурах
Проведены также специальные лабораторные исследования по изучению влияния темпа охлаждения на температуру застывания реологически сложных нефтяных эмульсий. Процесс охлаждения эмульсий различной обводненности 65-90% был проведен в лабораторных условиях, в среде с постоянной температурой в диапазоне от 0 до 35°С. Пробирку с эмульсией, нагретой до 50°С, помещали в криостат, что позволяло поддерживать заданную температуру, со смесью, охлажденной до 0°С, и засекали время. При достижении температуры эмульсии 35°С секундомер останавливали и фиксировали значение времени, а исследование продолжали для определения температуры застывания. Аналогично повторяли исследования с эмульсией в криостате со смесью, охлажденной до 5, 10, 15, 20, 25, 30, 35°С.
Результаты полученных значений времени охлаждения эмульсии при различных значениях обводненности и температуры в криостате представлены в табл. 2.
Таблица 2. Время охлаждения эмульсии при различных значениях обводненности и температуры в криостате, мин
Обводненность, % | Температура в криостате, °С | |||||||
0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | |
65 | 3,07 | 3,27 | 4,03 | 4,43 | 5,40 | 7,32 | 10,45 | 22,41 |
70 | 3,32 | 3,56 | 4,16 | 4,59 | 6,44 | 6,04 | 10,24 | 21,34 |
75 | 3,39 | 3,48 | 4,24 | 4,58 | 5,54 | 7,18 | 10,05 | 20,25 |
80 | 3,08 | 3,29 | 3,47 | 4,22 | 5,38 | 6,56 | 9,56 | 18,42 |
85 | 2,57 | 3,39 | 4,05 | 4,44 | 5,18 | 6,49 | 9,03 | 18,51 |
90 | 3,13 | 3,42 | 3,57 | 4,36 | 5,33 | 6,56 | 9,05 | 20,45 |
Из табл. 2. видно, что, чем выше температура окружающей среды, тем больше нужно времени для снижения температуры эмульсии от 50 до 35°С.
Темп охлаждения характеризует относительную скорость изменения температуры тела во времени. Точность определения темпа охлаждения связана в основном с определением времени τ.
Используя полученные результаты (табл. 2), были вычислены значения темпа охлаждения по следующей формуле:
m = Δt / τ, °С/мин (1)
где ∆t = 15°С;
τ – время охлаждения эмульсии от 50 до 35°С, мин.
Результаты вычислений значений темпа охлаждения и температуры застывания при различных значениях обводненности эмульсии представлены в табл. 3.
Таблица 3. Температура застывания при различных степенях обводненности и темпах охлаждения эмульсии
Обводненность, % | Темп охлаждения, °С/мин Температура застывания, °С | |||||||
65 | 4,89 | 4,58 | 3,72 | 3,39 | 2,78 | 2,05 | 1,44 | 0,67 |
40 | 39 | 38 | 38 | 38 | 38 | 37 | 37 | |
70 | 4,52 | 4,21 | 3,61 | 3,27 | 2,48 | 2,33 | 1,46 | 0,70 |
41 | 40 | 40 | 39 | 38 | 37 | 37 | 36 | |
75 | 4,42 | 4,31 | 3,54 | 3,28 | 2,71 | 2,09 | 1,49 | 0,74 |
43 | 41 | 41 | 40 | 39 | 39 | 37 | 37 | |
80 | 4,87 | 4,56 | 4,32 | 3,55 | 2,79 | 2,29 | 1,57 | 0,81 |
Из табл. 3 видно, что с повышением температуры окружающей среды (температуры в криостате) наблюдается понижение темпа охлаждения эмульсии. На основании данных табл. 3 была построена зависимость температуры застывания нефти от темпа её охлаждения при различных значениях обводненности (рис. 3). Как видно из рис. 3, с увеличением темпа охлаждения нефтяной эмульсии температура её застывания повышается. Таким образом, проведенные исследования по влиянию содержания воды в нефти и темпа охлаждения на температуру застывания эмульсий показали, что увеличение обводненности повышает температуру застывания эмульсии на 9÷11°С по сравнению с исходной (дегазированной) нефтью.

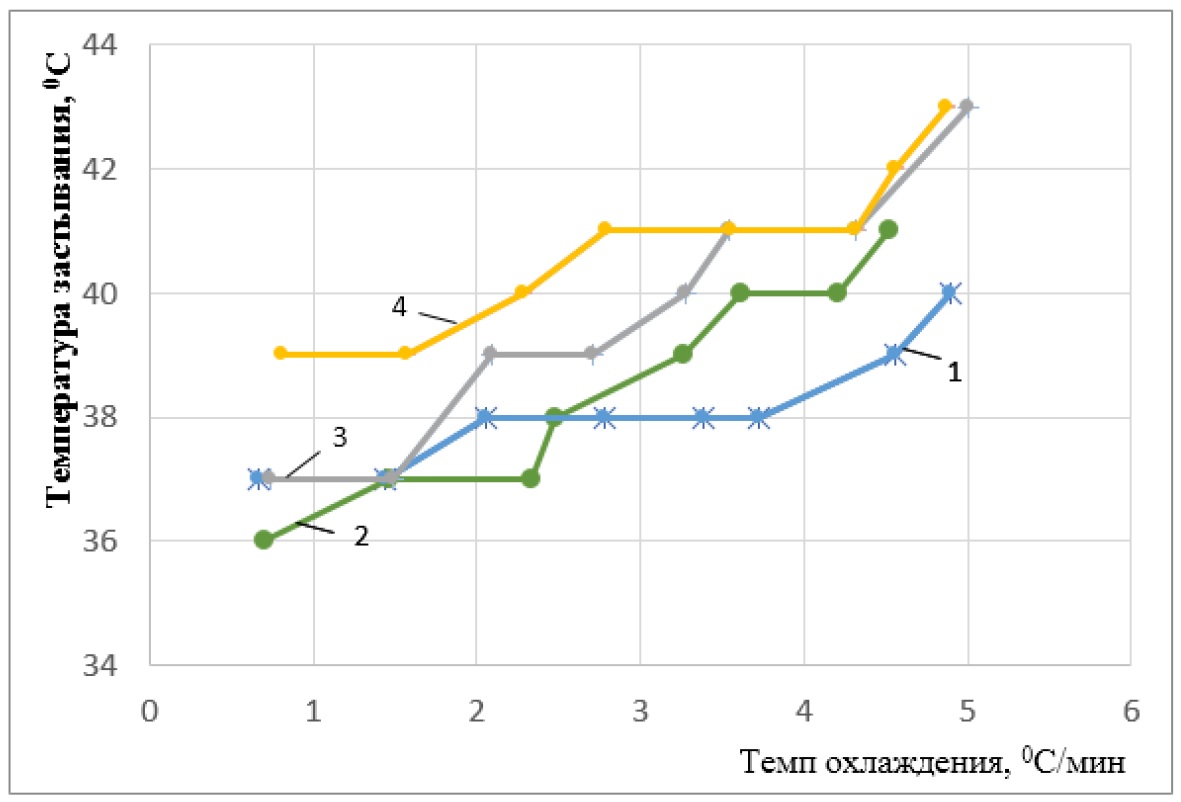

Рисунок 3. Изменение температуры застывания от темпа охлаждения эмульсий при различных значениях обводненности
1÷4 при обводненности 65, 70, 75, 80% соответственно
Влияние степени обводненности на температуру застывания нефти было исследовано также на примере нефти м. Алят-дениз (скв. 44). Плотность и вязкость сырой нефти обводненностью 42% составили соответственно 897 кг/м3 и 132 мПа•сек, а содержание парафина, смол и асфальтенов соответственно 19,25, 10,12 и 0,90% вес. Результаты исследований показали, что в отличие от предыдущей нефти, значительный рост вязкости эмульсий происходит при значениях обводненности до 10% (рис. 4).

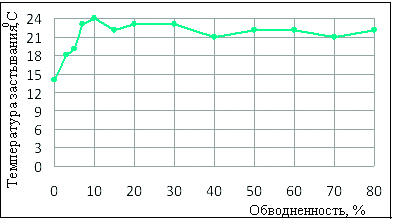

Рисунок 4. Изменение температуры застывания нефти месторождения Алят-дениз от обводненности
Следует отметить, что влияние темпа охлаждения на температуру застывания отмечалось и при испытании товарных (обезвоженных, разгазированных, очищенных) нефтей. Так, например, сравнение кривых изменения температур застывания сырой и товарной нефтей м. Алят-дениз от степени обводненности показали, что в обоих случаях, начиная с темпа охлаждения 1,7°С/мин, происходит увеличение температуры застывания с различной интенсивностью (рис. 5).

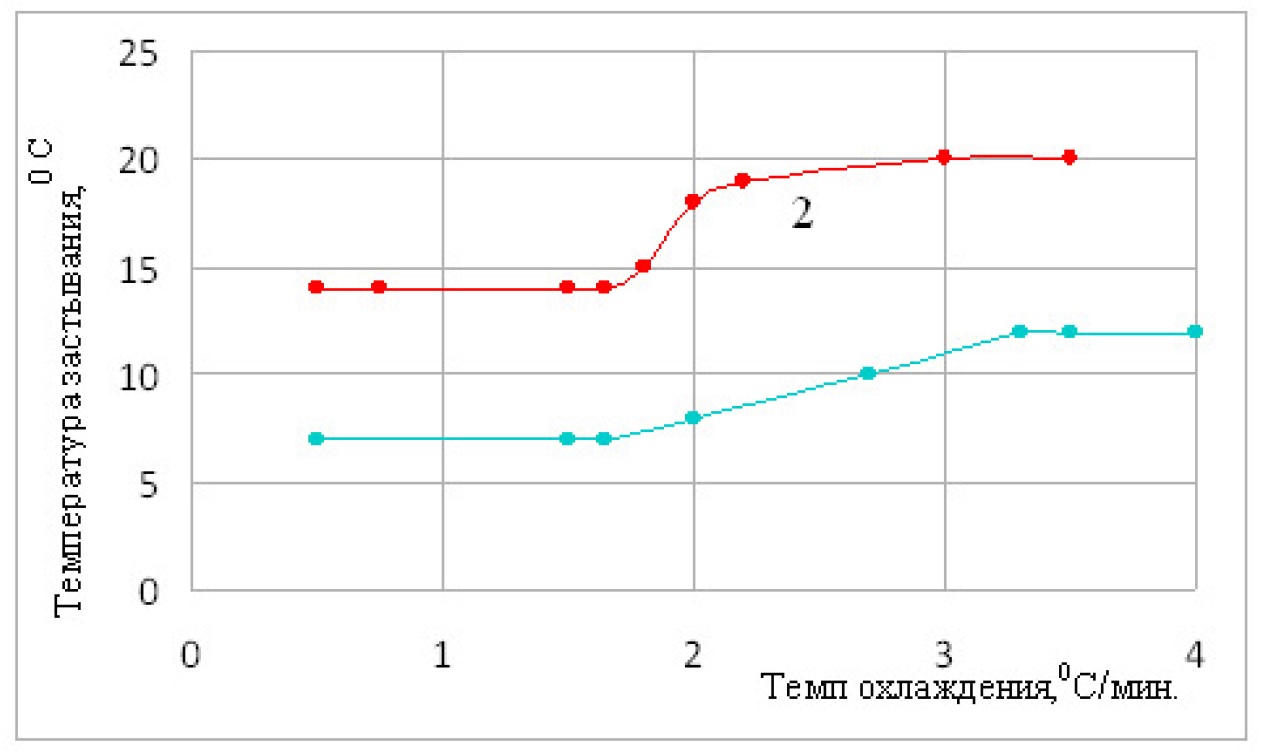

Рисунок 5. Влияние темпа охлаждения на температуру застывания нефти (Алят-дениз)
1 – товарная нефть, 2 – сырая нефть
Выводы
Проведенные исследования по влиянию содержания воды в нефти и темпа охлаждения на температуру застывания эмульсий на примере нефтей азербайджанских м. Алят-дениз и Мурадханлы показали, что увеличение обводненности повышает температуру застывания эмульсии на 9÷11°С по сравнению с исходной (дегазированной) нефтью. Влияние темпа охлаждения на температуру застывания отмечалось и при испытании товарных нефтей.
В результате проведенных исследований установлено, что темп охлаждения определяется закономерностями кристаллизации парафинов. Для каждой нефтяной эмульсии существует определенный темп охлаждения, при котором температура застывания оказывается минимальной.
