Введение

В казахстанском секторе Каспийского моря (далее – КСКМ) имеется несколько задач, обусловленных эффективностью инвестиций и рисками в области безопасности жизнедеятельности. Применяемые сейчас технологии, такие как кессонные и каркасные сооружения, не в полной мере соответствуют инвестиционным требованиям. Предлагаемая система должна решить ключевые задачи, основанные на экономии, экологии и безопасности. В этой связи представляется беспилотная платформа с минимальным технологическим оснащением, которая может применяться в качестве сателлитной платформы в северо-каспийских проектах.

Разведка нефти на шельфе в ледяных регионах представляет собой уникальную задачу, требующую разработки ледостойких платформ. Существующая литература даёт представление о различных аспектах проектирования, строительства и эксплуатации ледостойких платформ, о чём свидетельствуют ключевые исследования [1, 2]. Так, Варандейский терминал в России является примером устойчивости к экстремальным холодам: его уникальная конструкция с опорной базой и вращающимся причально-грузовым устройством обеспечивает эксплуатационную универсальность. В Бохайском море в Китае исследования сосредоточены на экономически эффективных платформах, способных противостоять усталости, вызванной льдом, что подчёркивает важность учёта факторов окружающей среды при проектировании конструкций [3–5]. Поэтапный подход к разработке месторождения им. Филановского в России иллюстрирует важность комплексного планирования инфраструктуры в арктических условиях [6]. Тем временем мобильный арктический кессон «Моликпак» в Канаде демонстрирует инновационные конструктивные решения для экстремальных ледовых условий [7, 8].

Некоторые прикладные решения описаны в ряде зарубежных авторских исследований. Li G., et al, [9] предлагают экономически эффективную модель проектирования ледостойких платформ на протяжении всего жизненного цикла, демонстрируя её превосходство над традиционными конструкциями. Zhang D. & Yue Q. [10] обсуждают основные проблемы проектирования платформ для мелководных нефтяных месторождений в умеренных ледовых условиях, акцентируя на необходимости создания экономичных и безопасных конструкций. Boiko A.Y. [11] рассматривает конкретные проблемы разработки ледостойких платформ для Долгинского месторождения, выступая за использование GBS-конструкций (англ. Gravity-Based Structures – гравитационные конструкции) в суровых ледовых условиях.

Bychkov D.A. [12] представляет пример платформы «Приразломная», играющей уникальную роль в добыче углеводородов в суровых ледовых условиях. Sharapov D. [13] представляет обзор ледовых факторов, влияющих на арктические платформы, подчёркивая необходимость в передовых инженерных методах. Du X., et al, [14] сосредоточились на ледостойких технологиях в Бохайском море, рекомендуя расчётные параметры морского льда. Korneeva Ya.A. [15] исследует факторы риска для работников ледостойких платформ, уделяя особое внимание безопасности и эффективному управлению чрезвычайными ситуациями.

В целом все исследования подчёркивают междисциплинарный характер разработки ледостойких платформ, обеспечивающих безопасную разведку в сложных условиях.

Ørsted, признанный лидер в области технологий suction bucket jacket (всасывающий кессонный фундамент, далее – SBJ), вошёл в историю, развернув первый в мире SBJ на Borkum Riffgrund 1 в 2014 г., и с тех пор продолжает продвигать решения SBJ для морских ветроэнергетических проектов. При установке всасывающих колонн устраняется необходимость в механической силе, но создаётся сложность из-за ограниченного опыта в отрасли. Хотя технология SBJ имеет определённые ограничения, компания Ørsted использует её инновационное применение для повышения гибкости фундаментальных решений при строительстве морских ветряных электростанций [16].

Беспилотные нефтяные платформы становятся всё более популярными среди нефтедобывающих компаний благодаря своей автономной работоспособности, экономичности и экологичности. Они используются в таких нефтедобывающих странах, как Норвегия, Великобритания, ОАЭ и др. В некоторых странах на автономные платформы приходится более половины от общего числа платформ [17, 18]. Фактически большинство этих стран добывают нефть в незамерзающих морских условиях, где ледовая нагрузка не учитывается, в то время как в северной части Каспийского моря наблюдается сезонное образование льда на поверхности моря. Следовательно, до реализации идеи необходимо предложить новую ледостойкую беспилотную нефтяную платформу, которая сможет выдерживать возможные ледовые нагрузки в Северном Каспии.

Новизна предложенной технологии заключается в нескольких аспектах:

1. Применение всасывающих свай наряду с обычными. Это инновационное решение способствует обеспечению более крепкой устойчивости платформы к различным нагрузкам, таким как статические нагрузки от ледяных глыб, динамические ледовые воздействия, волновые нагрузки и другие воздействия.
2. Концепция платформы. Предлагается ледостойкая монобашенная (кесонная) конструкция с интегрированным модулем и всасывающим основанием. Это новаторское решение обеспечивает дополнительную устойчивость и надёжность платформы в условиях морских льдов.
3. Детали конструкции. Всасывающее основание и сваи являются основой предлагаемой системы. Эти элементы обеспечивают уникальные характеристики платформы и её способность эффективно справляться с воздействием ледяных условий.

В совокупности данные аспекты делают технологию инновационной и важной в области создания ледостойких платформ для работы в условиях суровых морских климатических условий.

Материалы и методы

Для расчёта ледовых нагрузок на конические морские конструкции существует стандарт ISO 19906:2019 «Морские конструкции в Арктике в нефтяной и газовой промышленности» [19]. Оценка ледовой нагрузки на конструкцию платформы полностью основана на данном стандарте, согласно которому такие конические конструкции должны выдерживать ледовую нагрузку в горизонтальном и вертикальном направлениях с некоторым запасом прочности.

Простая схема взаимодействия льда и конструкции между морским льдом и конструкцией с наклонной поверхностью представлена на рис. 1.

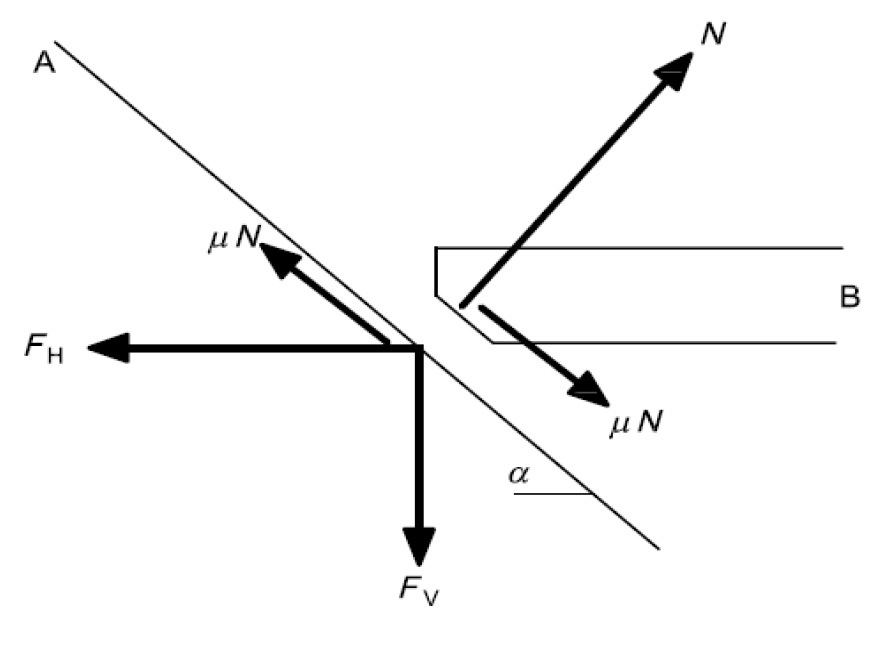

Рисунок 1. Компоненты ледового воздействия на наклонной конструкции для двумерного условия [19]

Figure 1. Components of ice action on an inclined structure for a two-dimensional condition [19]

A – наклонная грань конструкции / inclined face of the structure; α – угол наклона грани конструкции от горизонтали, радиан / inclination angle of the structure face from horizontal, a radian; B – наступающий ледяной блок / approaching ice block; F_H – горизонтальная составляющая ледового воздействия, Н / horizontal component of ice load, N; N – нормальная составляющая реакции на воздействие льда на конструкцию, Н / normal component of the reaction to ice action on the structure, N; F_V – вертикальная составляющая воздействия льда, Н / vertical component of ice action, N; μ – коэффициент трения ледяной конструкции / coefficient of friction of the ice–structure interface

На рис. 1 изображены компоненты действия ровного льда для двумерного взаимодействия с восходящей структурой. Горизонтальная (F_H) и вертикальная (F_V) составляющие воздействия льда определяются уравнениями (1–2):

$F_H=Nsin\alpha +\mu Ncos\alpha$, (1)

$F_V=Ncos\alpha -\mu Nsin\alpha$, (2)

где N – составляющая, нормальная к поверхности конструкции, Н; α – угол наклона поверхности конструкции от горизонтали, радиан; µ – коэффициент кинетического трения между льдом и поверхностью конструкции.

Отношение между вертикальной (F_V) и горизонтальной (F_H) составляющими задаётся следующим уравнением (3):

$F_V=\frac{F_H}{\xi }$, (3)

где ξ – параметр, относящийся к горизонтальным и вертикальным компонентам воздействия льда, рассчитанный по формуле (4):

$\xi =\frac{\left(\sin \alpha +\mu \cos \alpha \right)}{\left(\cos \alpha -\mu \sin \alpha \right)}$. (4)

Горизонтальная составляющая (F_H) общей силы зависит от различных переменных (5):

$F_H=\frac{H_B+H_P+H_R+H_L+H_T}{1-{\displaystyle \frac{H_B}{{\sigma }_f{l}_{c}h}}}$, (5)

где H_B – разрывная нагрузка, Н; H_P – составляющая нагрузки, необходимая для проталкивания листового льда сквозь обломки льда, Н; H_R – нагрузка, которая толкает ледяные глыбы вверх по склону через ледяной обломок, Н; H_L – нагрузка, необходимая для подъёма обломков льда на надвигающийся ледяной покров перед его разрушением, Н; H_T – нагрузка для поворота ледяной глыбы на вершине склона, Н; σ_f – прочность ледяного покрова на изгиб, МПа; l_c – общая длина окружной трещины, м; h – толщина ледяного покрова, м.

H_B зависит от диаметра ватерлинии линейно, и, если такие переменные, как плотность воды и толщина ледяного покрова, будут увеличиваться, разрывная нагрузка будет увеличиваться нелинейно. С увеличением толщины ледяного покрова, который является частью значения L_c, данный показатель тоже будет увеличиваться (7). Это означает, что разрывная нагрузка сильно зависит от толщины ледяного покрова (6):

$H_B=0,68\xi {\sigma }_f{\left(\frac{{\rho }_{W}g{h}^5}{E}\right)}^{0.25}\left(w+\frac{{\pi }^2{L}_c}{4}\right)$, (6)

$L_c={\left[\frac{E{h}^3}{12{\rho }_{W}g\left(1-v^2\right)}\right]}^{1/4}$, (7)

где w – диаметр конуса по ватерлинии или ширина наклонной конструкции, м; h – толщина ледяного покрова, м; L_С – характерная длина ледяного покрова, м; ρ_W – плотность воды, кг/м³; g – ускорение свободного падения, м/с²; E – модуль упругости, МПа; v – коэффициент Пуассона для льда, обычно равный 0,3.

H_P – это составляющая нагрузки, необходимая для проталкивания листового льда сквозь обломки льда. Зависимость H_P от переменных, которые входят в уравнение (8), нелинейная, за исключением пористости ледяных обломков и отношения углов их касательных значений:

$H_P=w{h}_r^2{\mu }_i{\rho }_{i}g\left(1-e\right){\left(1-\frac{tan\theta }{tan\alpha }\right)}^2\frac{1}{2tan\theta }$, (8)

где h_r – высота обломков льда, м; μ_i – коэффициент трения льда о лёд; ρ_i – плотность льда, кг/м³; e – пористость ледяной крошки; θ – угол между обломками льда и горизонтальной линией, радиан.

H_R, в свою очередь, определяется следующим уравнением (9):

$H_R=wP\frac{1}{cos\alpha -\mu sin\alpha }$, (9)

где P – сопротивление ледяному покрову, рассчитываемое по формуле (10):

$P=0,5{\mu }_i\left({\mu }_i+\mu \right){\rho }_{i}g\left(1-e\right)h_r^{2}sin\alpha \left(\frac{1}{tan\theta }-\frac{1}{tan\alpha }\right)(1-\frac{tan\theta }{tan\alpha })+0,5({\mu }_i+\mu ){\rho }_{i}g(1-e)h_r^2\frac{cos\alpha }{tan\alpha }\left(1-\frac{tan\theta }{tan\alpha }\right)+h_{r}h{\rho }_{i}g\frac{\sin \alpha +\mu \cos \alpha }{\sin \alpha }$. (10)

Компонент нагрузки H_L определяется следующим уравнением:

$H_L=0.5w{h}_r^2{\rho }_{i}g\left(1-e\right)\xi \left(\frac{1}{\tan \theta }-\frac{1}{\tan \alpha }\right)\left(1-\frac{\tan \theta }{\tan \alpha }\right)+0.5w{h}_r^2{\rho }_{i}g\left(1-e\right)\xi \tan \varphi {\left(1-\frac{\tan \theta }{\tan \alpha }\right)}^2+\xi cw{h}_r\left(1-\frac{\tan \theta }{\tan \alpha }\right)$, (11)

где c – это сплочённость ледяных обломков; ϕ – угол трения ледяных обломков, радиан; h_r – высота обломков, м.

Величина нагрузки, необходимая для поворота блока в верхней части блока (H_T, определяется уравнением (12):

$H_T=\mathrm{1,5}w{h}^2{\rho }_{i}g\frac{\cos \alpha }{\sin \alpha -\mu \cos \alpha }$. (12)

Из уравнений (9–11) можно увидеть, что существует линейная зависимость между расчётными значениями и диаметром ватерлинии (w), который является одним из наиболее важных параметров конструкции, а также ускорение свободного падения (g) и плотности льда (ρ_i). Чтобы учесть сжимающее напряжение внутри ледяной глыбы, вызванное горизонтальной силой, вычисленное значение подставляется в уравнение (13), которое обновляет результаты прочности на изгиб:

${\sigma }_f=\frac{F_H}{l_{c}h}+{\sigma }_f$, (13)

где σ_f – начальная прочность на изгиб, МПа (14):

${\sigma }_f=1.76e^{\left(-5.88v_b^{0.5}\right)}$, (14)

где v_b – объёмная доля солевого раствора, %, рассчитанная по формуле (15):

$v_b=S\left(\frac{\mathrm{49,18}}{\left|T\right|}+\mathrm{0,53}\right)$, (15)

где T – температура, °С; S – солёность льда, г/л.

Кроме того, l_c рассчитывается по следующей формуле (16):

$l_c=w+\frac{{\pi }^2}{4}{L}_c$. (16)

Учитывая, что l_c является постоянным, из уравнения (13) очевидно, что один из параметров, определяющих длину ледяных блоков, которые образуются в результате столкновения дрейфующего морского льда и конструкции платформы, окружная трещина, пропорционально зависит от диаметра ватерлинии (w) конструкции.

Основная цель данного метода – разработать инструмент для расчёта ледовой нагрузки на основе экологических параметров северной части Каспийского моря в зависимости от двух основных проектных параметров платформы: α уклона поверхности конструкции от горизонтали, и w, который представляет собой диаметр ватерлинии конус или ширину наклонной конструкции.

Для разработки инструмента расчёта ледовой нагрузки был разработан код MATLAB¹ на основе информации, представленной в стандарте ISO 19906:2019 [19]. Для пробного запуска два различных проектных параметра, угол наклона (α) и диаметр ватерлинии (w), были заданы в следующих диапазонах (табл. 1):

Таблица 1. Проектные параметры

Table 1. Design parameters

Для заданных проектных параметров код MATLAB дал минимальное значение для F_T полной силы, Н:

$F_T=\sqrt{{F_H}^2+{F_V}^2}=\mathrm{4,5485}\times {10}^6$. (17)

Данный результат был рассчитан при значениях 48,3737° и 5 м. Поскольку существует линейная зависимость между силой и диаметром ватерлинии, очевидно, что минимальный диаметр ватерлинии приводит к минимальной силе.

Верификация

Проверка точности расчёта ледовых нагрузок требует выполнения верификации с использованием максимальных значений силы, описанных в табл. 2, чтобы обеспечить правильность результатов.

Таблица 2. Физические характеристики льда и морской воды

Table 2. Physical properties of ice and seawater

Ледокольное строение в виде усечённой пирамиды (конуса)

На рис. 2 показан внешний вид платформы, который выполнен в виде усечённого конуса для применения на разных глубинах мелководья – от 0 до 10 м. Это позволяет использовать платформу в различных проектах с разными глубинами, а также в случае обмеления моря ледокольная конструкция сохраняет свой функционал.

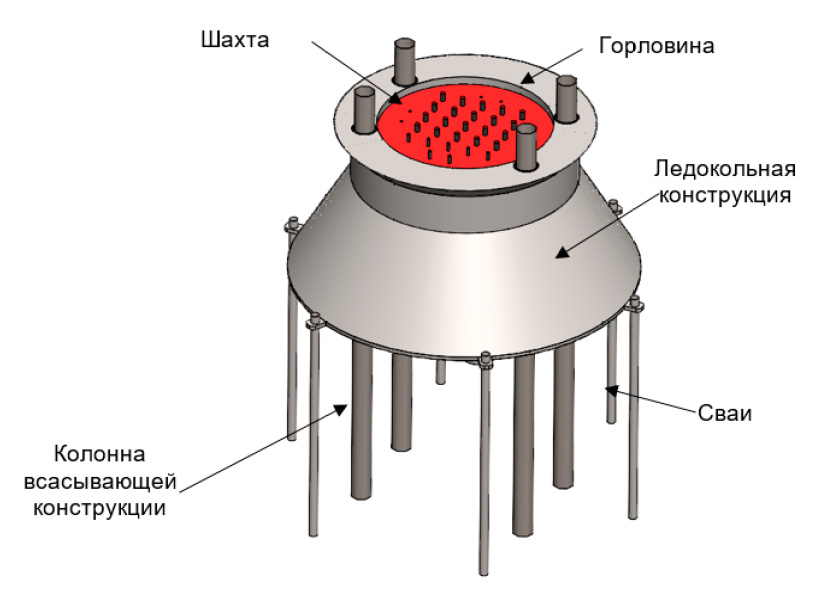

Рисунок 2. 3D-модель ледостойкой беспилотной сателлитной платформы

Figure 2. 3D model of an ice-resistant unmanned satellite platform

Усечённая конусообразная форма позволяет дрейфующему льду обтекать и снижает риски, связанные с нагромождением льда. Высокие горизонтальные нагрузки от дрейфующего льда удерживаются за счёт ледокольного корпуса платформы, сцепленного с дном моря через всасывающие колонны и сваи (рис. 3). Необходимо учитывать влияние нагрузки верхнего строения (топсайд), которое увеличивает стабильность платформы, но создаёт при этом дополнительные напряжения в конструкции.

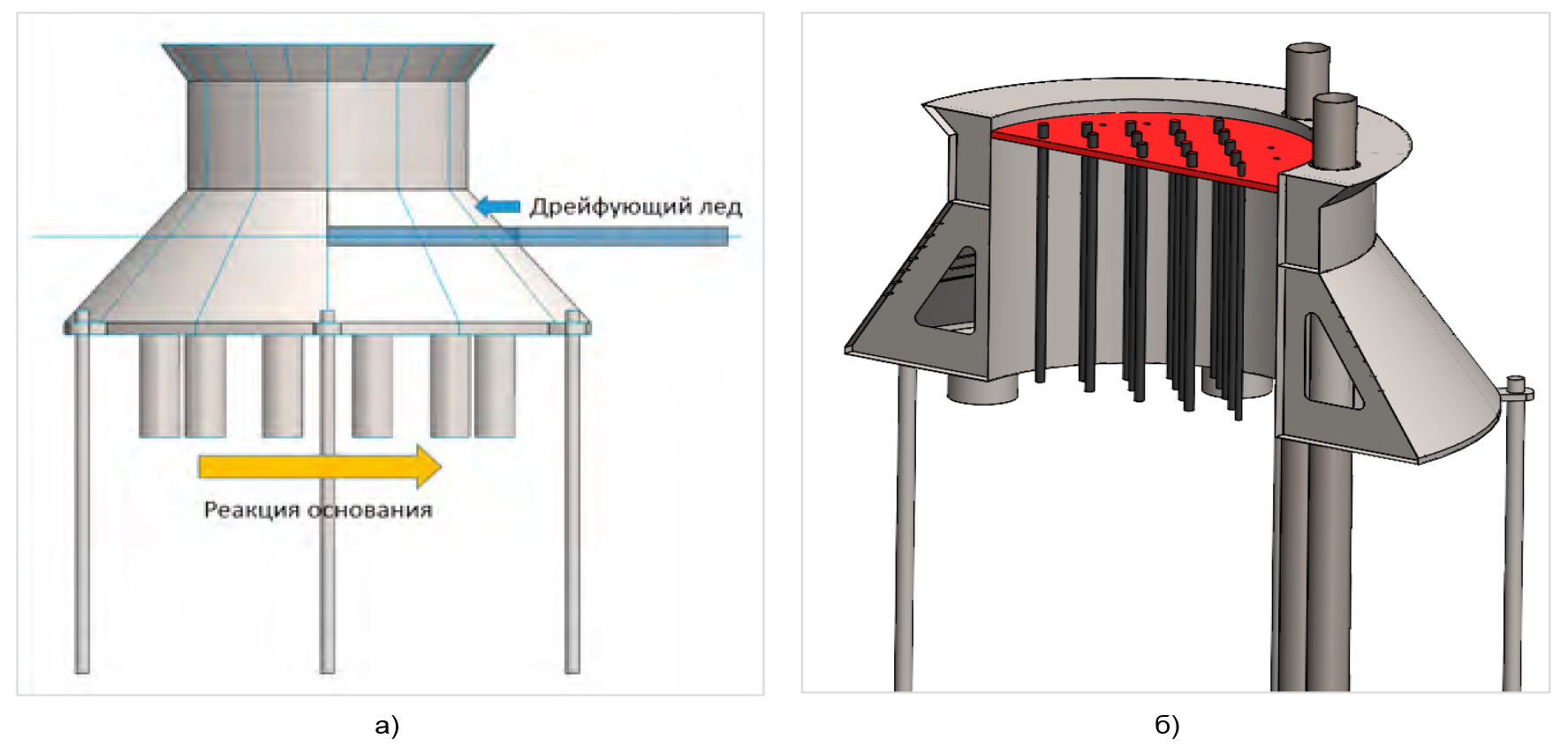

Рисунок 3. Ребра жёсткости

Figure 3. Stiffening ribs

а) вид сбоку / side view; б) в разрезе / cross-sectional view

Всасывающие колонны в основании платформы

Принцип всасывающей технологии заключается в том, что колонна создаёт вакуумное присосание к грунту под воздействием собственного веса платформы и полного откачивания воды из внутренней полости. Это приводит к погружению колонны в грунт за счёт разницы давлений. Схематическое изображение принципа расположения всасывающих колонн в основании платформы представлено на рис. 4.

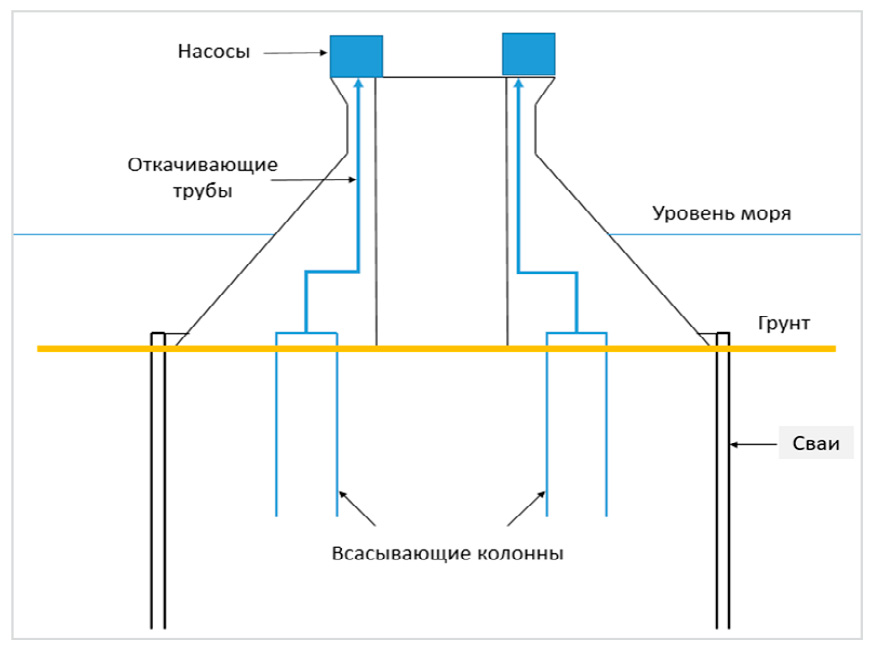

Рисунок 4. Установка ледостойкой беспилотной сателлитной платформа на море

Figure 4. Installation of an ice-resistant unmanned satellite platform at sea

Концепция, описанная в патенте США [20], наиболее близка к предлагаемой, однако её основным недостатком является неэффективное центрирование платформы при установке на морском дне. Существует риск неравномерного распределения напора воды по площади сечения платформы, что может привести к локальному подмыванию грунта. Более предпочтительным решением является установка отдельных всасывающих колонн в основании платформы, где напор для нагнетания воды будет менее высоким, а управление каждой колонной будет проще, что позволит выравнивать платформу в целом.

Результаты и обсуждения

Были учтены природные и климатические условия региона в анализе, включая ледовые и ветровые нагрузки в северной части Каспийского моря регионе с экстремальными значениями, что соответствует вероятности повторения событий один раз в сто лет. Расчёт ледовых нагрузок проводился для льда толщиной 1,5 м, учитывая угол наклона (α) и диаметр ватерлинии (w).

Исходный проект включает три варианта автономных нефтяных платформ различных размеров для разнообразных нефтяных участков в северной части Каспийского моря:

• малая (с диаметром горловины 9 м);
• средняя (с диаметром горловины 12 м);
• большая (с диаметром горловины 15 м).

Все модели обладают одинаковым углом наклона 60°. Поскольку эти конструкции имеют разный диаметр ватерлинии, прежде чем перейти к анализу методом конечных элементов, соответствующие ледовые нагрузки для каждой платформы были рассчитаны по стандарту ISO 19906:2019 [13]. Зависимость нагрузки льда от ватерлинии показана на рис. 5.

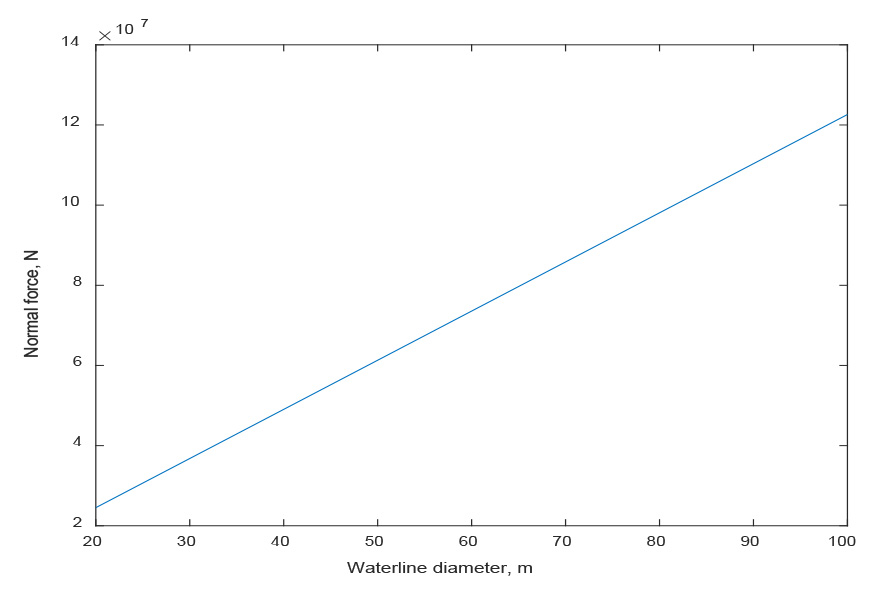

Рисунок 5. Зависимость нагрузки льда от ватерлинии

Figure 5. Ice load versus waterline

Выполнен верхнеуровневый анализ, согласно которому были рассмотрены три вида платформ с различными диаметрами горловины. Данная работа нацелена на изучение возможности интеграции двух технологий – свай и всасывающих колонн для морских нефтяных платформ. Для этого была разработана математическая модель на основе рекомендаций API RP 2A² [21], которая позволяет имитировать реальные условия в симуляциях. Поскольку наша цель – создание идеализированной модели, характеристики грунта были исключены из рассмотрения. Однако для проверки реальной эффективности модели необходимо будет провести ледовые испытания, включая тестирование различного количества свай и их глубину забивки в ледовом бассейне. Только после таких испытаний можно сделать выводы о работоспособности модели в реальных условиях.

Малая платформа (с диаметром горловины 9 м)

Для платформы малого размера результаты, полученные с использованием MATLAB-кода, представлены следующим образом: горизонтальная сила (F_H) составляет 2,84 × 10⁷ Н, вертикальная сила (F_V) – 1,53 × 10⁷ Н. Расчёт веса показывает значение 902 т с учётом свай и дополнительного веса в размере 30%. Кроме того, вес верхней части оценивался в 1000 т. Согласно численному моделированию в программе ANSYS FEA³, при заданных нагрузках данная платформа испытывает максимальное напряжение 241 МПа и деформацию 34 мм (рис. 6–7).

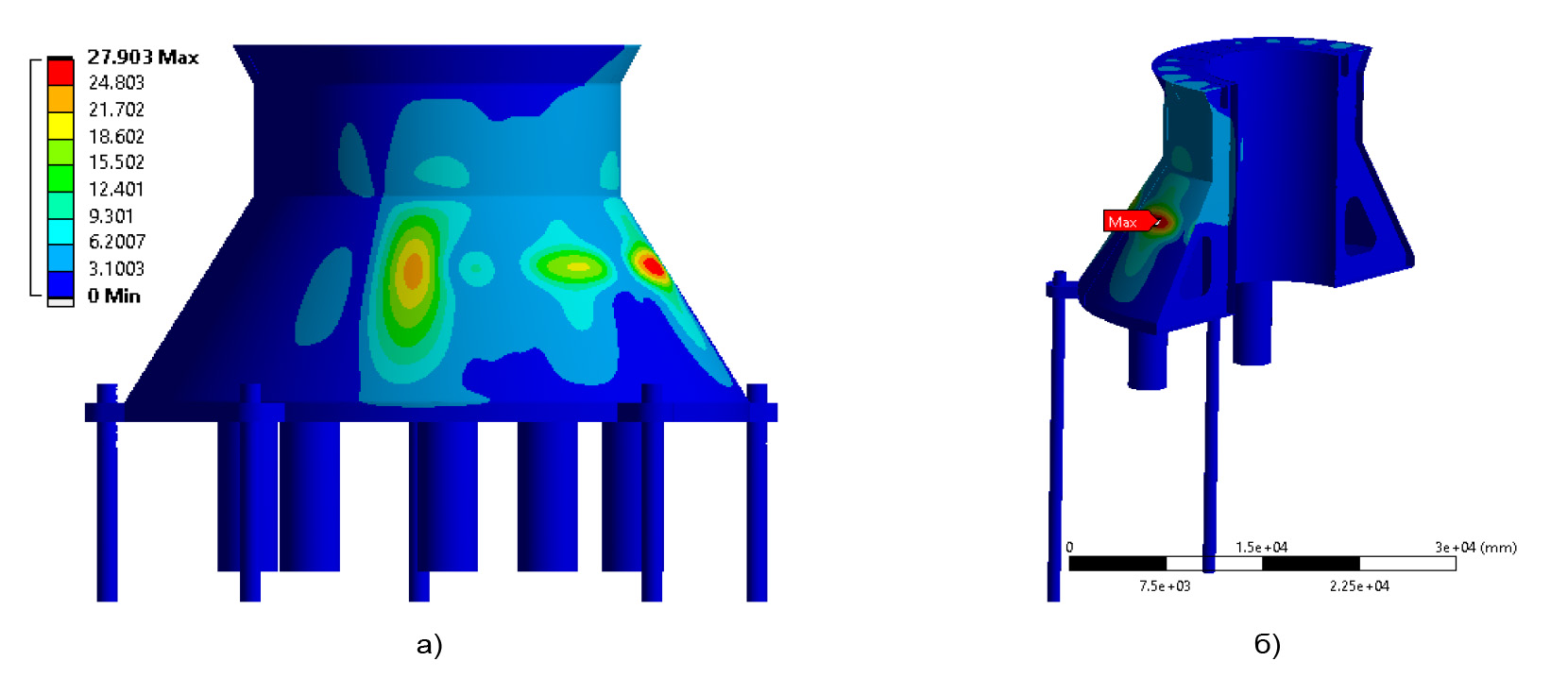

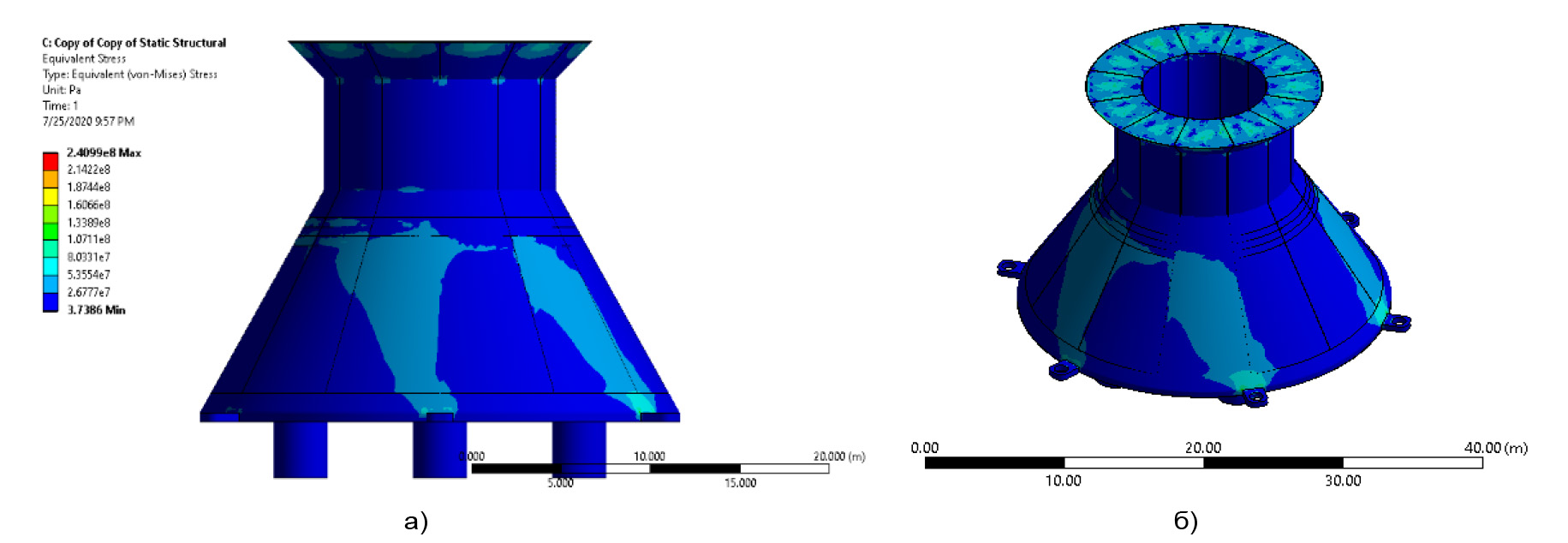

Рисунок 6. Распределение механического напряжения для платформы малой размера (максимальное напряжение 241 МПа)

Figure 6. Mechanical stress distribution for a small-sized platform (maximum stress 241 MPa)

а) вид сбоку / side view; б) изометрический вид / isometric view

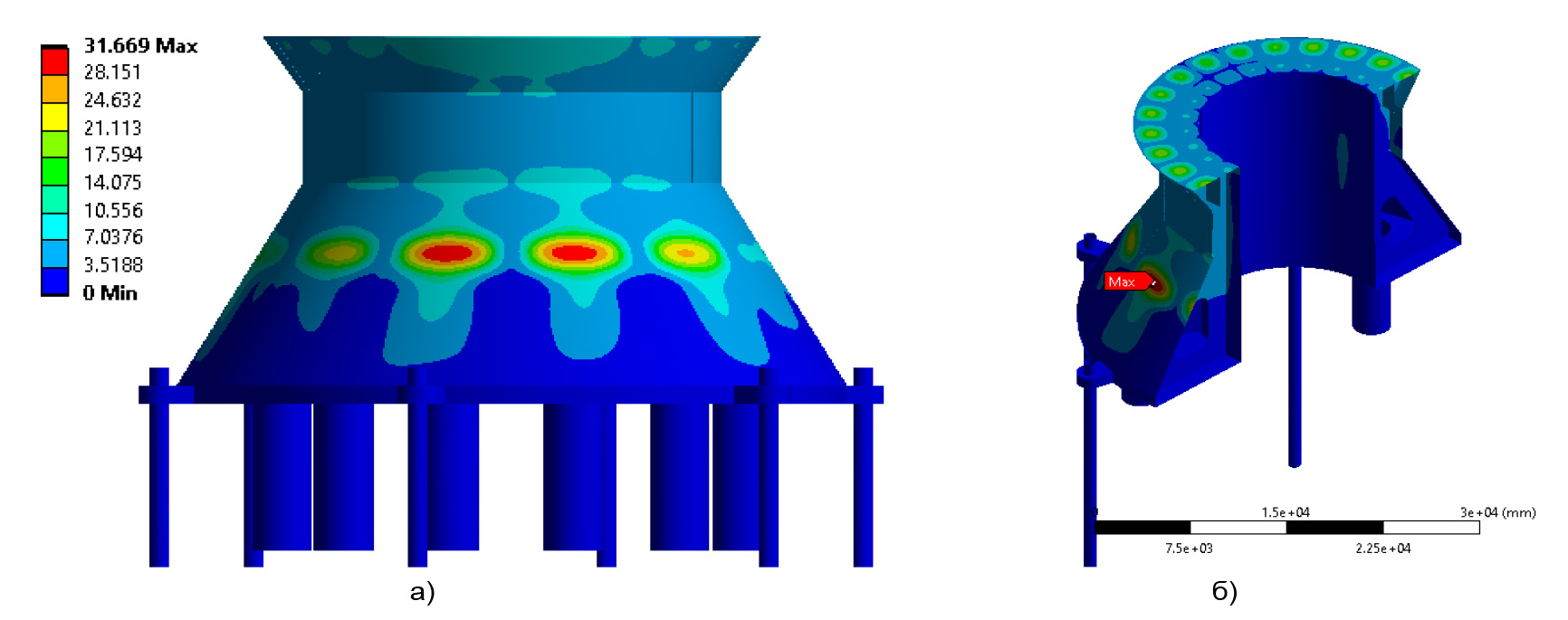

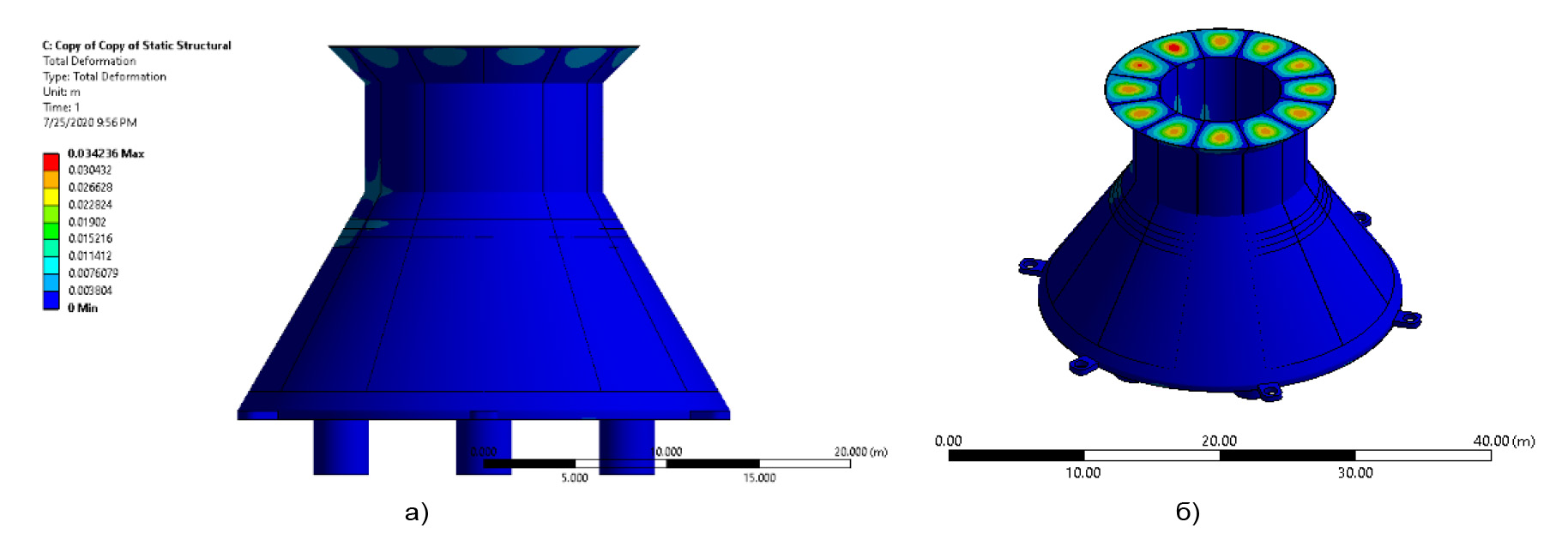

Рисунок 7. Деформация платформы минимального размера (максимальная деформация 34 мм)

Figure 7. Small-sized platform deformation (maximum deformation 34 mm)

а) вид сбоку / side view; б) изометрический вид / isometric view

Расчёт свай для малогабаритной платформы показал следующие результаты:

Таблица 3. Несущая способность сваи для малой платформы

Table 3. Load-bearing capacity of piles for small-sized platform

Согласно API RP 2A [21], сваи с характеристиками, приведёнными ниже, могут поддерживать платформу небольшого размера и имеют максимальную пропускную способность 6,37 МН.

При расчётах конструкции сваи предлагаются сваи следующих размеров (табл. 4):

Таблица 4. Параметры сваи для малой платформы

Table 4. Pile parameters for a small platform

Средняя платформа (с диаметром горловины 12 м)

Для платформы среднего размера ледовые нагрузки составили следующие значения: горизонтальная сила (F_H) равна 3,8869 × 10⁷ Н, вертикальная сила (F_V) – 2,0913 × 10⁷ Н. Максимальный вес этой конструкции составил 1326 т, включая сваи и дополнительный запас массы в размере 30%. Кроме того, для данного проекта вес верхнего строения составил 2500 т. Результаты анализа методом конечных элементов представлены на рис. 8–9.

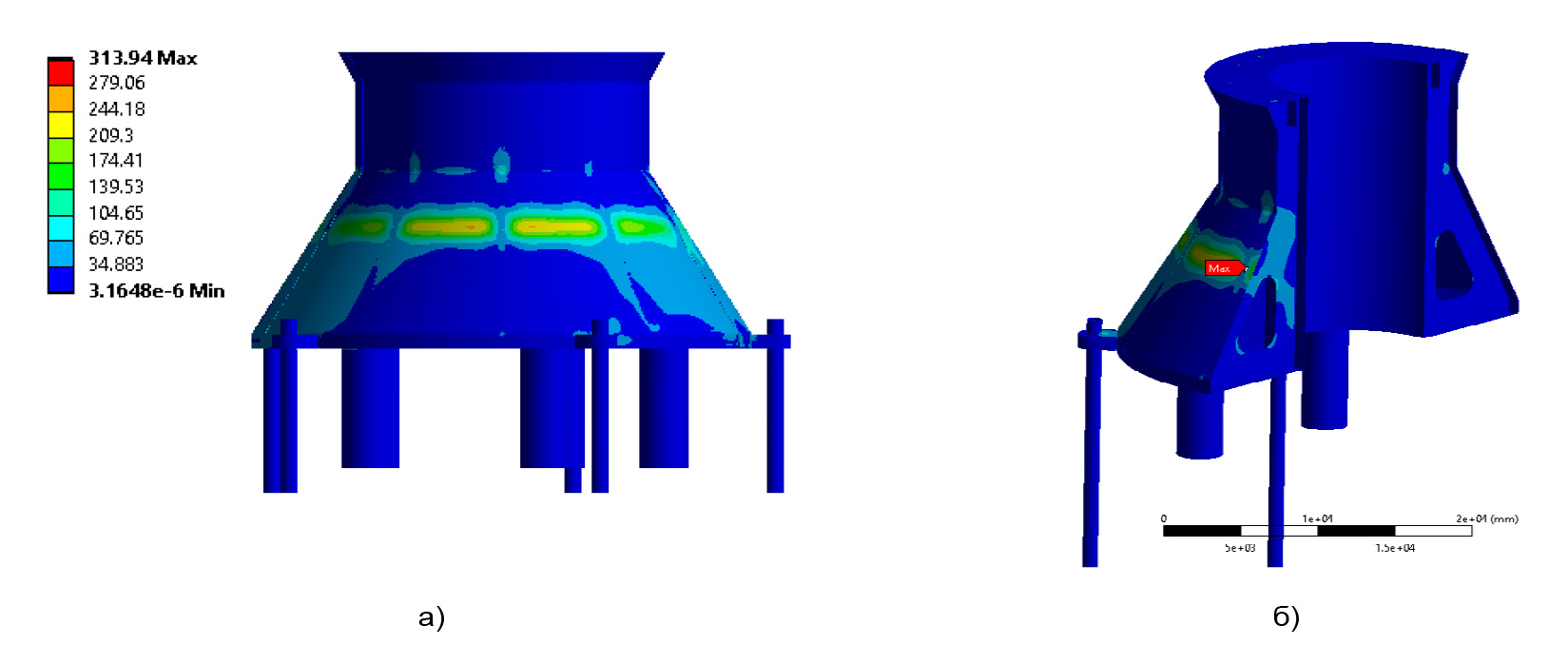

Рисунок 8. Распределение механического напряжения для платформы среднего размера (максимальное напряжение 314 МПа)

Figure 8. Mechanical stress distribution for a medium-sized platform (maximum stress 314 MPa)

а) вид сбоку / side view; б) изометрический вид в разрезе / isometric cross-sectional view

Рисунок 9. Деформация платформы среднего размера (максимальная деформация 28 мм)

Figure 9. Medium-sized platform deformation (maximum deformation 28 mm)

а) вид сбоку / side view; б) изометрический вид в разрезе / isometric cross-sectional view

Расчёты на платформе среднего размера показали следующие нагрузки реакции сваи (табл. 5):

Таблица 5. Несущая способность сваи для средней платформы

Table 5. Load-bearing capacity of the pile for the medium-sized platform

Для расчётов конструкции свай рекомендуется использовать сваи указанных размеров (табл. 6):

Таблица 6. Параметры сваи для средней платформы

Table 6. Pile design parameters for a medium-sized platform

Сваи таких размеров способны выдерживать силу 7,95 МН, что явно больше максимальной силы реакции.

Большая нефтяная платформа (с диаметром горловины 15 м)

Для платформы с горловиной диаметром 15 м в программе SolidWorks⁴ и последующих модификациях общий вес конструкции составил 1576 т, включая сваи и дополнительный вес в размере 30%. Кроме того, вес верхней части оценивался в 7500 т. Ледовые нагрузки, действующие на наклонную поверхность, были следующими: горизонтальная сила (F_H) составила 4,3188 × 10⁷ Н, а вертикальная сила (F_V) – 2,3237 × 10⁷ Н. Результаты анализа методом конечных элементов подтвердили способность конструкции выдерживать ледовые нагрузки в данных условиях, при этом максимальное напряжение составило 317 МПа при максимальной деформации 32 мм (рис. 10–11).

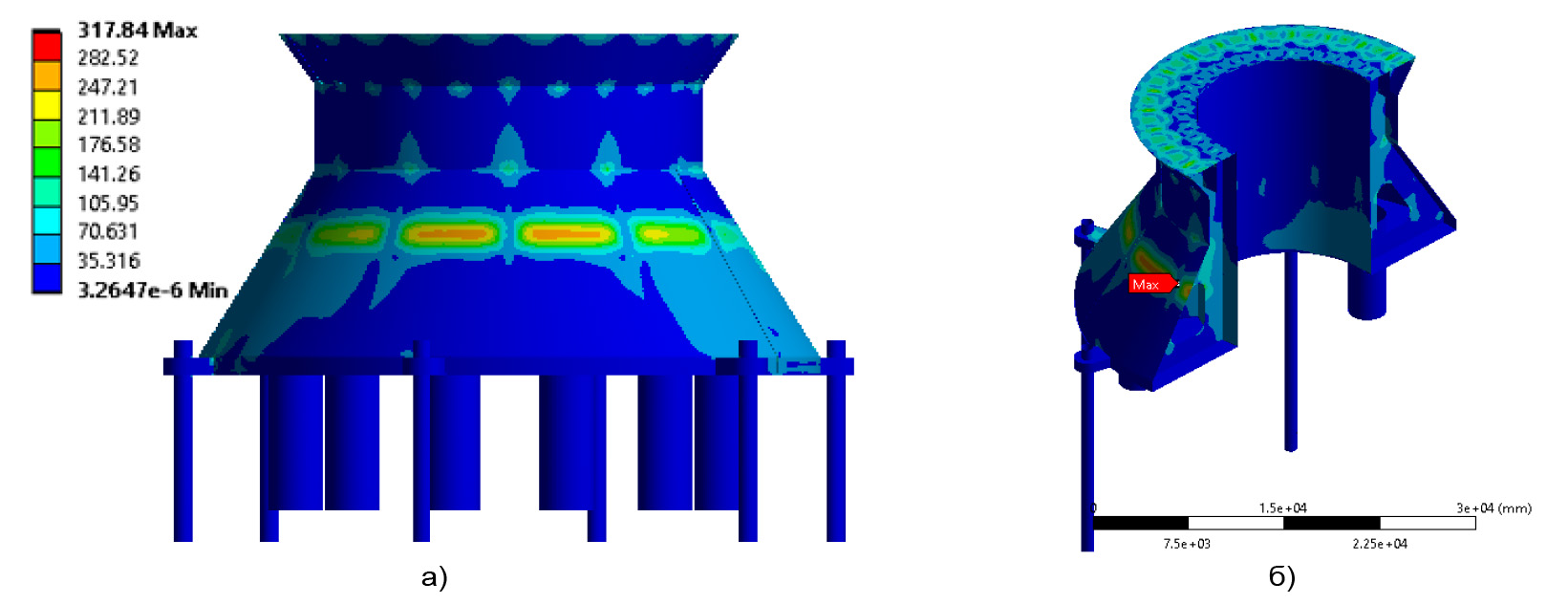

Рисунок 10. Распределение механического напряжения для платформы максимального размера (максимальное напряжение 317 МПа)

Figure 10. Mechanical stress distribution for the maximum-sized platform (maximum stress 317 MPa)

а) вид сбоку / side view; б) изометрический вид в разрезе / isometric cross-sectional view

Рисунок 11. Деформация максимальной платформы (максимальная деформация 32 мм)

Figure 11. Maximum-sized platform deformation (maximum deformation 32 mm)

а) вид сбоку / side view; б) изометрический вид в разрезе / isometric cross-sectional view

Силы реакции для большой платформы следующие (табл. 7). Следовательно, согласно стандартному расчёту API RP 2A [21], для большой платформы сваи такого размера способны обеспечить достаточную устойчивость и способность выдерживать внешние нагрузки. Для расчётов конструкции сваи рекомендуется использовать сваи указанных размеров (табл. 5). Такие сваи имеют несущую способность силой 7,46 МН, что превышает максимальную силу реакции, испытываемую сваями.

Таблица 7. Несущая способность сваи для средней платформы

Table 7. Load-bearing capacity of the pile for the medium-sized platform

Таблица 8. Параметры сваи для большой платформы

Table 8. Pile design parameters for the maximum-sized platform

Ледокольная часть всех конструкций больше всего подвержена высоким нагрузкам, варьирующимся в диапазоне 200–315 МПа, которые значительно превышают допустимые значения 230 МПа. Хотелось бы отметить, что высокие нагрузки носят локальный характер, поэтому для исключения пластической деформации в локальных местах допустимое напряжение принимается равным пределу текучести материала 345 МПа (толщина стенки 40 мм). Таким образом, конструкция опорного основания платформы считается приемлемой. Полое пространство ледокольных конструкций заполняется песком для упрочнения конструкций и увеличения стабильности на морском дне. Эффект влияния песка на прочность не был включен в данный расчёт, поэтому при более детальном рассмотрении прочность конструкций будет намного выше допустимого значения 345 МПа. Подобно максимальным нагрузкам, деформация во всех платформах носит локальный характер, и никаких нарушений стабильности платформы не обнаружено. Локальные деформации 34 мм (минимальный размер), 28 мм (средний размер) и 32 мм (максимальный размер) некритичные и могут быть нивелированы за счёт упрочнения рёбрами жёсткости в этих местах и песочной смесью внутри ледокольной конструкции.

Заключение

В ходе данного исследования была изучена новая концепция автономных нефтяных платформ различных размеров – малых (с диаметром горловины 9 м), средних (с диаметром горловины 12 м) и больших (с диаметром горловины 15 м), предназначенных для использования на Северном Каспии. Несмотря на то, что концепция автономных нефтяных платформ широко известна в нефтегазовой промышленности, она ещё не применялась в казахстанском секторе Каспийского моря. Такие платформы могут быть полезны для добычи трудноизвлекаемых запасов в Северо-Каспийском регионе в условиях льда. Одной из ключевых особенностей новой концепции является применение всасывающих оснований в дополнение к обычным сваям, что может повысить устойчивость платформы. В рамках исследования был проведен расчёт веса платформ и ледовых нагрузок с использованием ISO 19906:2019 [19]. Анализ методом конечных элементов показал, что такие конструкции способны выдерживать нагрузки, вызванные ледовыми глыбами, за исключением некоторых экстремальных локальных воздействий, которые могут быть легко скорректированы. Деформации таких конструкций также находятся в пределах допустимых значений. Кроме того, для каждой платформы были проведены расчёты конструкций свай. Предлагаемая новая концепция автономных нефтяных платформ может представлять собой инновационное решение для работы в ледовых условиях Северо-Каспийского региона.

ДОПОЛНИТЕЛЬНО
