Введение

Геологическое строение месторождения Урихтау осложнено многочисленными тектоническими нарушениями и разломами, установленными в результате интерпретации материалов сейсморазведочных работ, также подтвержденными в ходе бурения поисковых и оценочных скважин.

Из-за сложности геологического строения месторождения, разности напряжений, давлений и температур, наличия различных типов пластового флюида в процессе строительства пробуренных ранее скважин имелись трудноразрешимые осложнения: поглощение бурового раствора при поддержании расчетных значений реологии и плотности раствора, возникновение осыпи и сужение ствола скважины при тех же значениях реологии и плотности.

Сложность бурения скважин обусловлена следующими факторами:

• геологическое строение месторождения, требующее проведения частых проработок ствола и, как следствие, прихватов бурильной колонны, занимающих дополнительное время на внеплановые контрольные спуско-подъемные операции для шаблонирования ствола скважины, его промывки и обработку бурового раствора;
• наличие перемычки между продуктивными пластами КТ-1 и КТ-2, сложенными неустойчивыми породами.

Вышеуказанные осложнения, которые проявляются в виде выпучивания пород, осыпи и сужения ствола скважины в верхней части интервала и поглощения раствора в нижней части, происходят при выборе плотности бурового раствора, не соответствующей условиям сохранения равновесия в системе «пласт – скважина» [1].

На этапе планирования было принято решение разработать геолого-геомеханическую модель (далее – ГГМ), с помощью которой можно будет детализированно прогнозировать горно-геологические условия [2] и подбирать необходимые параметры технологических жидкостей и траекторию проектных скважин, минимизировав вероятность возникновения осложнений.

Целью проектирования скважины является уточнение геологического строения и прослеживание продуктивных горизонтов, вскрытых в ранее пробуренных скважинах.

ГГМ представляет собой пространственную модель, которая формируется из 1D моделей околоскважинного пространства:

1. Модель механических свойств пород разреза – профили упруго-прочностных и пластических констант горных пород.
2. Модель естественного напряженно-деформированного состояния – распределение вектора вертикального напряжения, максимального и минимального горизонтального напряжения, а также азимут максимального напряжения в массиве горных пород и поровое давление.

Затем среднее нормальное давление и касательные напряжения передаются в модель прочности горных пород (Мора-Кулона, Моги-Кулона, Ладе, Хука-Брауна и т.д.), в результате чего предсказывается поведение стенки скважины: стабильное состояние или же разрушение определенного рода (разрывное нарушение целостности стенки, сдвиговое нарушение – вывал стенки, пластическое выдавливание и пр.) [3]. Далее определяется оптимальная плотность бурового раствора. В результате составляется «окно буримости» по интервалам ствола скважины.

Определение стрессового режима

В первую очередь была проведена аналитическая работа по определению стрессовых режимов, действующих на месторождении. На основе анализа сейсмических данных были обнаружены системы разломов со специфическими структурными ориентациями (рис. 1).

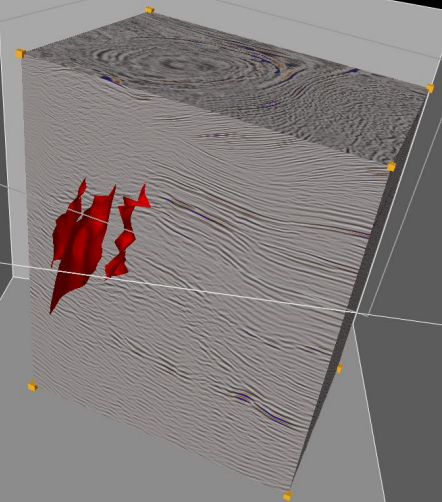

Рисунок 1. Система разломов в рамках куба сейсмических исследований

Figure 1. Fault system within the seismic research cube



При проведении анализа формирования разломов (рис. 2) было выявлено, что процессы, протекающие в рассматриваемой области, едины для всей площади на этапе формирования области 1 и характеризуются активной тектонической деятельностью, а именно горизонтальным послойным перемещением внутри осадочного чехла в условиях тангенциального сжатия, что послужило причиной формирования локального поднятия. Отчетливо выделяется система разломов, которая своей структурой в разрезе указывает на наличие сдвиговой составляющей. На этапе формирования структуры 2 мы наблюдаем смену тектонической деятельности с активной фазы на пассивную, что свидетельствует о несогласном залегании области 2 на область 1. В результате происходит осадконакопление и формирование критической массы горного давления, после чего происходит внедрение солевой толщи в область 1 и заполнение области 3. Данный процесс сопровождался формированием поднятия, которое в последующем было эродировано. Область 4 залегает горизонтально на области 2 и характеризуется спокойной тектонической обстановкой с преобладающей вертикальной составляющей куба напряжений. Отдельно рассмотрена кинематика движения области 1, выделена система правостороннего сдвига, которая характеризуется наличием зон сжатия и растяжения. Зоны сжатия расположены в краевых частях, характеризуются формированием систем «взбросов – грабенов». Центральная часть характеризуется формированием зоны растяжения, а именно поднятой зажатой части. При прослеживании и анализе разломов по разрезу наблюдается формирование структуры пальмовой ветви, характерной для сдвиговых систем растяжения.



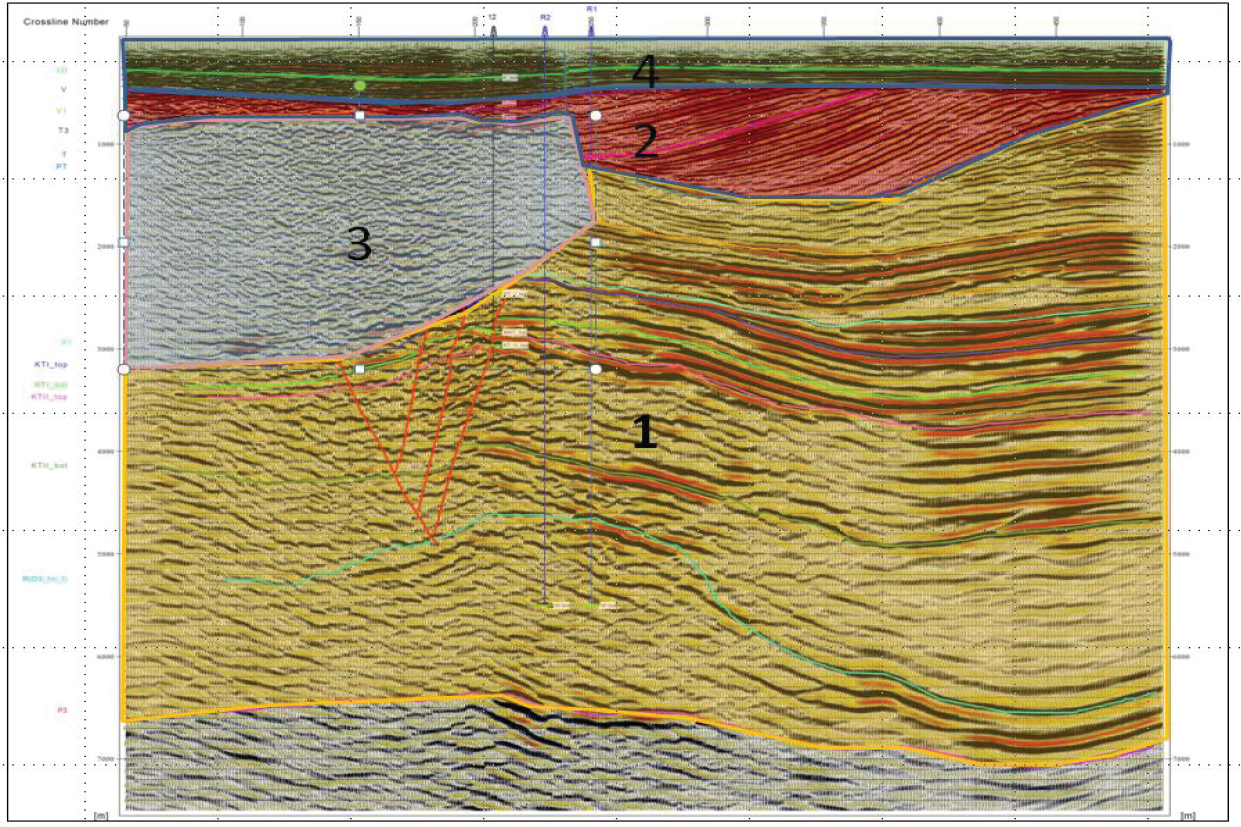

Рисунок 2. Схема стрессовых режимов

Figure 2. Stress regime diagram

Цифрами 1–4 на рисунке обозначены области с соответствующей нумерацией

The numbers 1-4 in the figure indicate the areas with the corresponding numbering



Суммируя полученный результат относительно природы разрывных нарушений кинематической модели движения областей, можно предположить наличие двух частей. Верхняя часть разреза может характеризоваться сбросовым тектоническим режимом (области 1 и 2), нижняя часть разреза (области 3 и 4) характеризуется сдвиговым тектоническим режимом.

Формирование 1D моделей упругих свойств и основных каротажных диаграмм

С целью определения оптимальных параметров бурения необходимо изучить упруго-деформационные свойства горных пород, расположенных около проектируемой скважины.

Для определения упруго-деформационных свойств были использованы данные скважинной сейсморазведки (трёхкомпонентное вертикальное сейсмическое профилирование), в результате чего были рассчитаны и привязаны к глубине средние интервальные скорости прохождения продольной и поперечной волн через породы.

Вследствие абсолютно тесной взаимосвязи полученных результатов с упруго-дефор- мационными свойствами, а также из-за отсутствия специальных керновых исследований на прочностные характеристики по месторождению в целом было принято решение о проведении корреляции взаимодействия интервальных скоростей продольной и поперечной волн. Далее была произведена увязка полученного результата с пространственным сейсмическим кубом с целью получения упруго-прочностных характеристик в пространственном отношении (рис. 3–4).

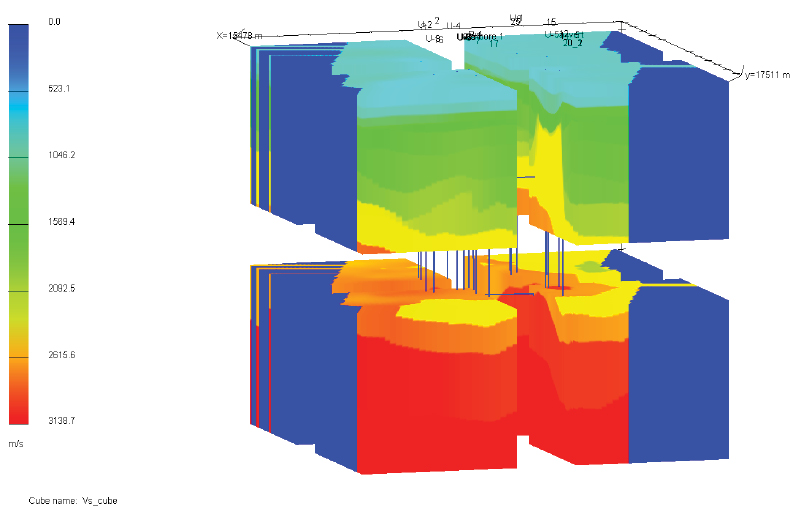

Рисунок 3. Синтезированный 3D куб по поперечной волне

Figure 3. Synthesized 3D cube using shear wave

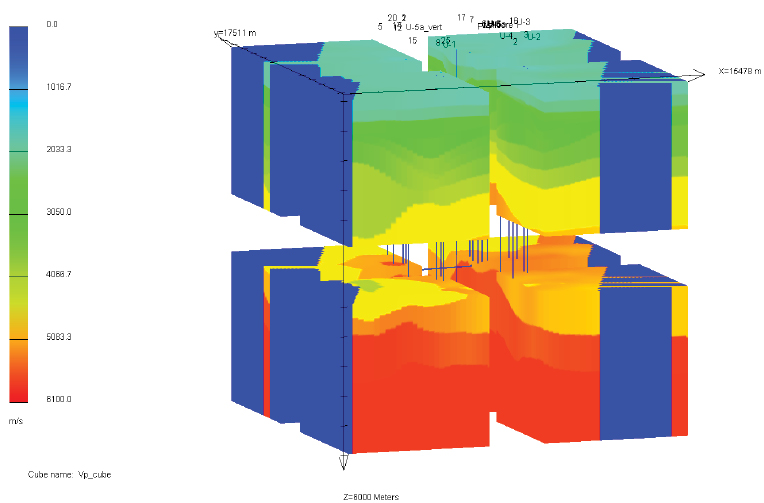

Рисунок 4. Синтезированный 3D куб по продольной волне

Figure 4. Synthesized 3D cube using longitudinal wave



Одной из основных характеристик, участвующих в построении полномасштабной ГГМ, является коэффициент Пуассона – показатель, отражающий степень возможной упругой деформации горно-геологической среды до возникновения хрупкого разрушения [4]. Рассчитав интервальные скорости по продольной и поперечной волнам, был вычислен динамический коэффициент Пуассона для различных литотипов с помощью следующей формулы (1):

$\vartheta \text{dyn }=\frac{\text{Vp}²-2\text{Vs}²}{2\left(\text{Vp}²-\text{ Vs}²\right)}$ (1)

где ϑ_dyn – динамический коэффициент Пуассона; V_p – средняя интервальная скорость продольной волны; V_s – средняя интервальная скорость поперечной волны.

Далее полученные данные были применены в рамках пространственно-масштабированного куба (рис. 5).

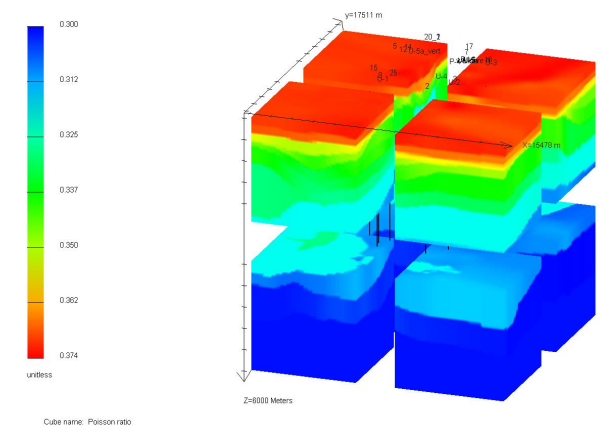

Рисунок 5. Куб коэффициента Пуассона

Figure 5. Poisson's ratio cube



Далее подобным же образом была рассчитана характеристика сопротивляемости растяжению или сжатию, называемая модулем Юнга. Динамический модуль Юнга рассчитан с помощью формулы (2):

$\text{Edyn }=\frac{\text{ρVs}²\left(3\text{Vp}²-4\text{Vs}²\right)}{\left(\text{Vp}²-\text{Vs}²\right)}$ (2)

где p – плотность породы (3).

Однако в данном выражении необходимы значения объемной плотности горных пород. По этой причине были применены преобразования Гарднера, которые обеспечивают способ расчета плотности породы из данных сейсмических интервальных скоростей [5]. Преобразования Гарднера часто используются, когда прямые замеры плотности породы недоступны (3):

$\text{ρ }=\text{ сVp}e$ (3)

где c – константа, обычно равная 0,23; e – константа, обычно равная 0,25.

Данное выражение также было задано в специализированном программном обеспечении, и была получена пространственно-масштабированная плотностная модель (рис. 6).

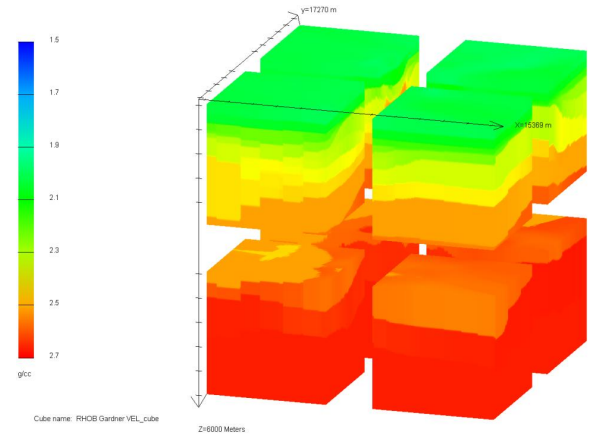

Рисунок 6. Куб объёмной плотности горных пород

Figure 6. Volumetric density cube of rocks



Синтез основных каротажных диаграмм происходил путём наполнения основной базы данных проекта всей имеющейся информацией по скважинам, расположенным в пределах сейсмического куба. Далее с помощью специальных инструментов производилось создание объёмных моделей распределения соответствующих значений гамма-излучения, удельного сопротивления, акустического каротажа и нейтронной пористости горных пород в соответствии с глубиной их залегания. Полученные результаты представлены на рис. 7.

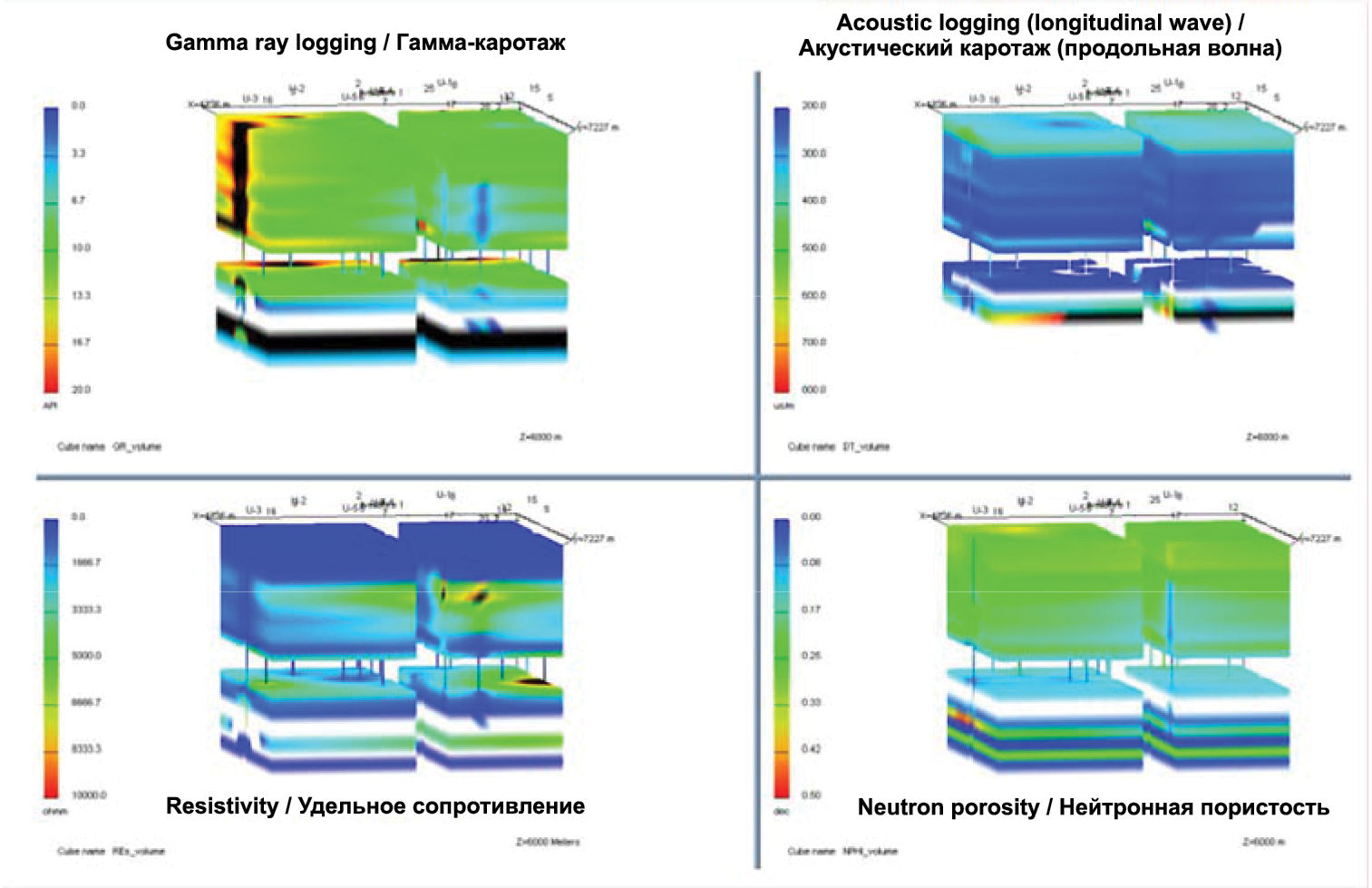

Рисунок 7. Синтезированные кубы основных каротажных диаграмм

Figure 7. Synthesized cubes of main logs



Корреляция данных

С целью повышения качества моделей был проведен соответствующий анализ с использованием имеющихся данных, полученных в процессе строительства ранее пробуренных скважин в непосредственной близости от проектируемой скважины. Всего проанализрованы данные по 9 скважинам. Данный подход позволяет провести корреляцию полученных моделей, необходимую для минимизации рисков, связанных с неопределенностями и допущениями, возникающими на стадии моделирования.

Имеющаяся скважинная информация по одной из ранее пробуренных скважин (скв. 7) представлена на рис. 8. Как видно на рисунке, акустический каротаж и каротаж нейронной пористости были прописаны только в интервале 2600–3000 м, тогда как для вышележащих интервалов бурения данная информация отсутствует.

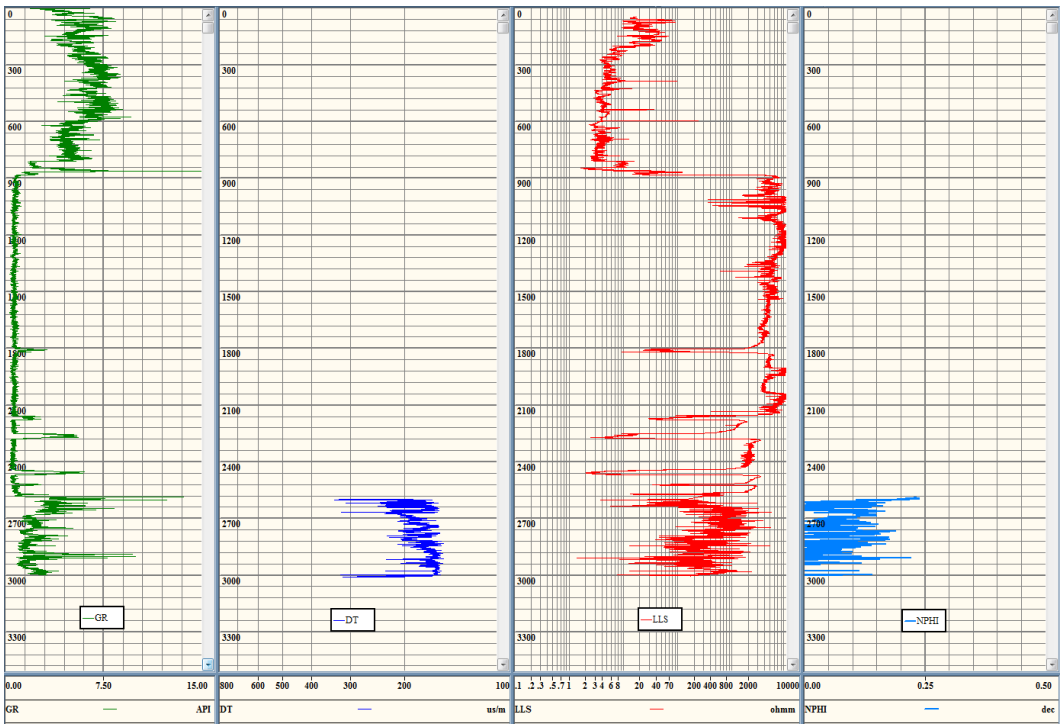

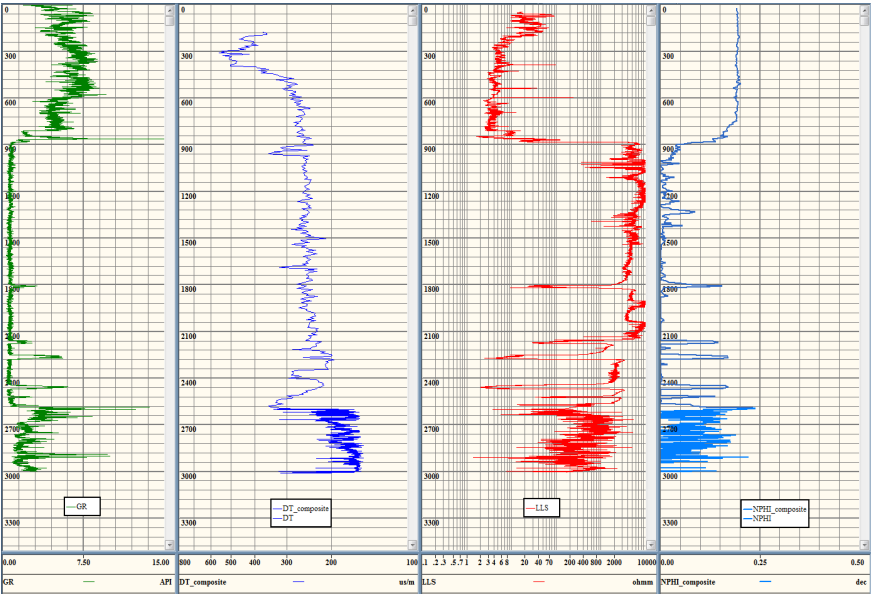

Рисунок 8. Скважинная информация по ранее пробуренной скв. 7

Figure 8. Well information for a previously drilled well 7



С помощью экспорта данных из ранее построенных пространственно-масштабированных кубов основных каротажных диаграмм в соответствующую координатную точку отсутствующая информация была восполнена и откалибрована на фактически прописанных интервалах (рис. 9). На рис. 10 приведен график градиентов давления (1D модель) ранее пробуренной скв. 7, полученных путем извлечения данных из 3D модели.



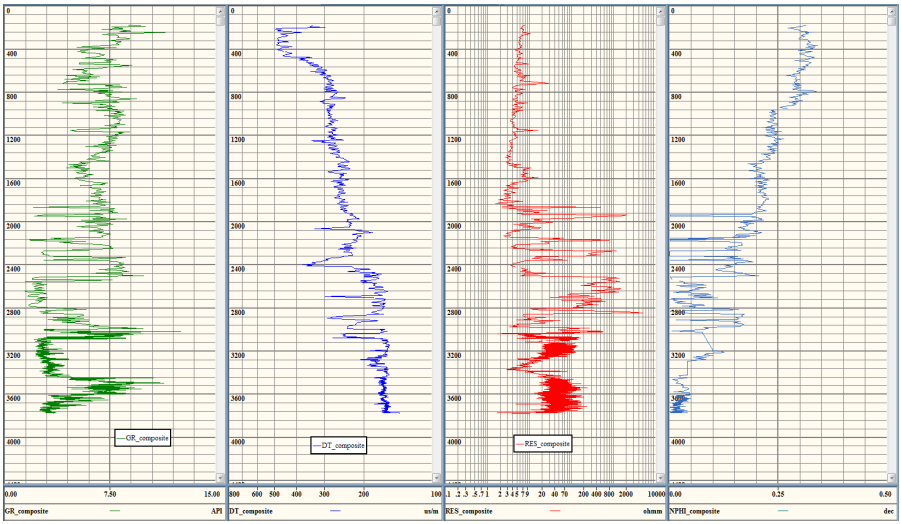

Рисунок 9. Скважинная информация с композитными кривыми

Figure 9. Well information with composite curves

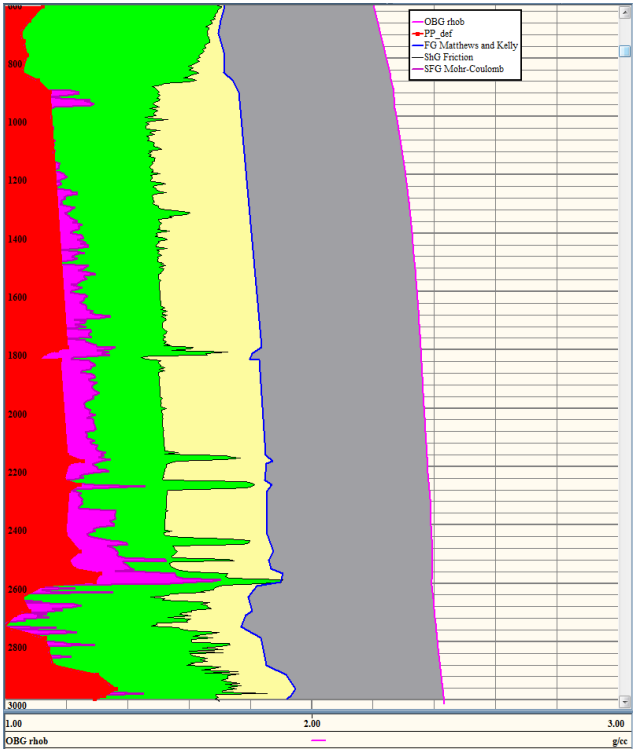

Рисунок 10. График градиентов давлений скв. 7

Figure 10. Graph of well 7 pressure gradients



Извлечение данных для проектируемой скважины

Пользуясь выше описанной методикой извлечения синтетических каротажных диаграмм из наполненной 3D ГГМ месторождения, задав необходимые координаты и траекторию проектной скважины, был извлечен набор синтетических каротажных данных (рис. 11).



Рисунок 11. Синтетические каротажные данные для проектируемой скважины

Figure 11. Synthetic logging data for the designed well



Используя вышеописанную методику, была произведена выгрузка данных по упруго- деформационным свойствам из соответствующих пространственно-масштабированных кубов. Затем был осуществлен литологический раздел и подбор эмпирических зависимостей для проведения расчета прочностных свойств горных пород, что позволило получить данные необходимых градиентов давлений и выявить несовместимые зоны бурения. Итоговый график градиентов давлений вдоль всей траектории проектируемой скважины показан на рис. 12.

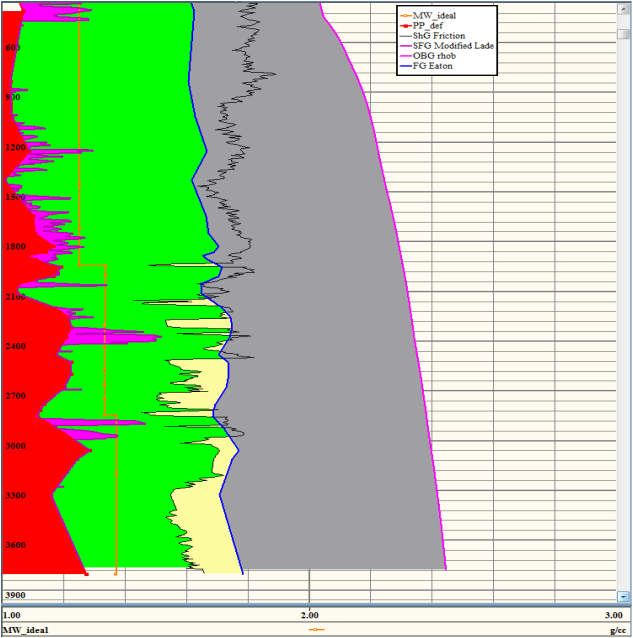

Рисунок 12. График градиентов давлений проектируемой скважины

Figure 12. Graph of pressure gradients of the designed well



Используя данный график, специалистами службы проектирования бурения Атырауского филиала ТОО «КМГ Инжиниринг» было построено «безопасное окно буримости», а именно были подобраны наиболее оптимальные значения плотности бурового раствора для обеспечения стабильности стенок ствола проектируемой скважины.

Основой принципа выбора оптимальных значений плотности бурового раствора является прохождение графика по крайней правой границе градиента обвалообразования для недопущения осыпания стенок скважины в пробуренный ствол и, соответственно, минимизации вероятности механической заклинки бурильной колонны. Однако при этом преследуется принцип удержания графика плотности бурового раствора максимально далеко от левой границы градиента минимального горизонтального напряжения для недопущения поглощений бурового раствора.

Анализируя график градиентов давлений, были выявлены зоны с несовместимыми условиями обеспечения стабильности стенок ствола скважины (интервал 2300–2400 м по вертикали). В данной ситуации рекомендуется удержание плотности бурового раствора ниже крайней правой границы градиента обвалообразования и допущение нестабильности стенок ствола скважины. Итоговая информация по рекомендуемой плотности бурового раствора для проектной скважины сведена в табл. 1.



Таблица 1. Рекомендуемая плотность бурового раствора для проектируемой скважины

Table 1. Recommended drilling fluid density for the designed well

Глубина по вертикали, м Vertical depth, m	Плотность бурового раствора, кг/м³ Drilling fluid density, kg/m³
275	1230
1459	1230
1718	1230
1942	1230
1942	1340
1998	1340
2305	1330
2434	1330
2574	1330
2663	1330
2749	1330
2849	1330
2948	1370
3195	1370
3804	1370
3195	1370
3804	1370



Стоит отметить, что на графике градиентов давлений существуют интервалы критической близости градиента давления обвалообразования и рекомендуемой плотности бурового раствора (интервалы вблизи 1250, 2060, 2390 и 2960 м по вертикали).

В этих точках был произведен анализ оптимальности абсолютных значений основных параметров траектории проектируемой скважины (зенитный и азимутальный угол). В результате был сделан вывод, что значения зенитного и азимутального углов не противоречат условиям создания оптимальной плотности бурового раствора для удержания стенок скважины в стабильном состоянии.

Общую картину взаимодействия основных параметров траектории ствола скважины и плотности бурового раствора для обеспечения стабильности ствола скважин можно увидеть на построенной в программном обеспечении стереограмме анализа стабильности стенок ствола скважин (рис. 13).

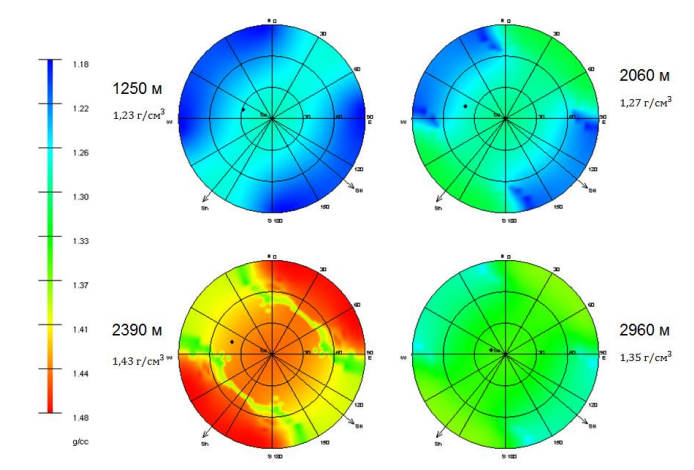

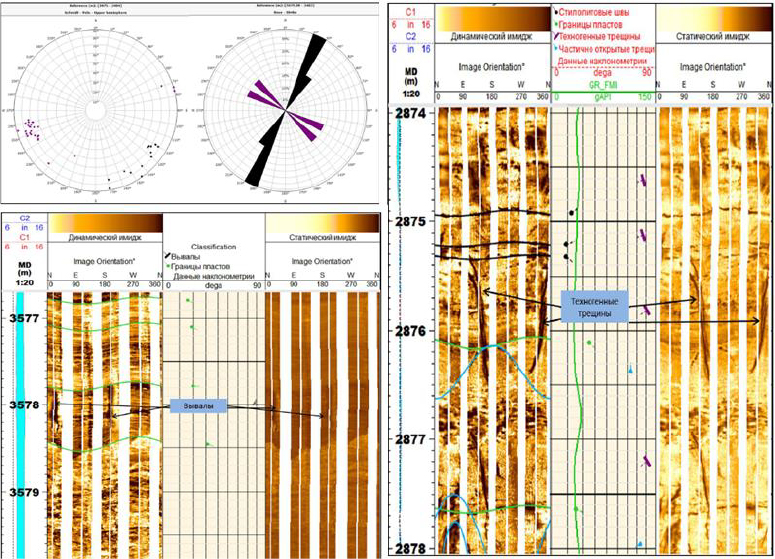

Рисунок 13. Стереограммы анализа стабильности стенок ствола проектируемой скважины

Figure 13. Stereograms of the analysis of the stability of the wellbore walls of the designed well



Также был проведен полный анализ основных параметров траектории проектируемой скважины. В связи с принятыми стрессовыми режимами можно смело констатировать, что проектируемая скважина должна иметь траекторию, зенитные углы которой превышают 0˚.

Направление действия главных горизонтальных напряжений, показанных на рис. 14, определяется наличием имиджей (данные одной из ранее пробуренных скважин) в интервалах 2874–2878 и 3576–3580 м, а также сопровождающим их анализом анизотропии распространения главных горизонтальных напряжений [6]. В соответствии с этим общее направление действия максимального горизонтального напряжения вдоль скважины принимается как СЗ (северо-запад) – ЮВ (юго-восток) (азимут 120–130˚ и 300–310˚). Направление действия минимального горизонтального напряжения вдоль скважины принимается как СВ (северо-восток) – ЮЗ (юго-запад) (азимут 30–40˚ и 200–210˚).



Рисунок 14. Действие главных горизонтальных напряжений вблизи месторождения

Figure 14. Action of main horizontal stresses near the field



Для выполнения всех необходимых требований геомеханического состояния горно-геологической среды в сочетании с обеспечением безаварийности выполнения технологических операций были предложены следующие решения:

• произвести бурение вертикального участка до глубины 2550 м;
• после бурения вертикального участки произвести набор и удержание зенитного угла более 30˚.

Допущения и неопределенности в процессе геолого-геомеханического моделирования

Стоит отметить, что в процессе моделирования допускались следующие неопределенности:

1. Используемый куб сейсмических скоростей, является «толстослоистой» интерполированной моделью, вследствие чего пропластки небольшой мощности, но со значениями аномально высокого или аномально низкого пластового давления могут сглаживаться с общими интервалами.
2. Синтезированные пространственно-масштабированные кубы основных каротажных диаграмм тесно привязаны к конкретным скважинным измерениям, поэтому могут содержать в себе ошибки конкретных измерительных приборов, которые в конечном счёте будут влиять на результат моделирования на проектных скважинах. Однако подобное может быть сведено к минимуму при постоянном контроле бурения скважины в режиме реального времени и соответствующей корректировке полученной модели.
3. В процессе моделирования использовались эмпирические зависимости по расчёту основных параметров, которые впоследствии необходимо калибровать на результаты фактических скважинных измерений и специализированных керновых исследований. По причине отсутствия подобных данных соответствующая калибровка не производилась, и выбирались такие эмпирические зависимости, которые наилучшим образом, по мнению специалистов, описывали горно-геологическую среду месторождения [7].
4. Наличие разломной части и результаты её моделирования и интерпретации, в отвлечении от данного геолого-геомеханического моделирования, также могут вносить существенные поправки в итоговые скважинные модели. Технологический подход к бурению данных скважин, основанный на геолого-геомеханическом моделировании, должен предварительно уточняться и проектироваться индивидуально.

Заключение

В результате построения ГГМ месторождения Урихтау были выработаны следующие выводы и рекомендации:

1. Описана и принята концептуальная схема стрессового режима месторождения – сброс со сдвигом.
2. Получены пространственно-масштабированные зависимости сейсмических интервальных скоростей по продольной и поперечной волне.
3. Получены 3D модели основных упруго-прочностных и физико-механических свойств месторождения.
4. Получены синтезированные 3D кубы основных свойств горных пород из одномерных скважинных данных.
5. Произведено построение и анализ 1D геомеханических моделей скважин, регионально масштабированных относительно проектной скважины.
6. Получены 1D геомеханические модели вдоль траекторий проектной скважины, выданы основные рекомендации по плотности бурового раствора и по безаварийному бурению в данном районе.
7. Сформулированы основные выводы по повышению качества геолого-геомеханического моделирования в дальнейшем:

– провести керновые исследования для получения прочностных свойств, таких как угол внутреннего трения, прочность на одноосное сжатие;

– провести дополнительное сейсмопрофилирование в северо-восточной и северо-западной частях месторождения для уточнения 3D ГГМ;

– проводить скважинные измерения LOT (leak-off test, formation integrity test);

– осуществлять геомеханическое и технологическое сопровождение бурения скважины в режиме реального времени.

Таким образом, результаты выполненных работ по построению ГГМ могут быть полезны при проектировании скважин на данном месторождении в целях определения безопасного диапазона плотности бурового раствора и обеспечения стабильного состояния ствола скважин при проводке планируемых скважин.
