Study the influence of the carbon dioxide content in the composition of the working agent of hydrocarbon gases on the condensates evaporation

Full Text

Введение

Известно, что в процессе разработки углеводородных залежей в результате изменения давления имеют место фазовые превращения в пластовых флюидах, что приводит к постоянному изменению состава фаз. При этом интенсивность фазовых переходов усиливается в направлении от пласта к забою добывающей скважины. Этот процесс особо заметен при разработке газоконденсатных месторождений, эксплуатирующихся в режиме истощения пластовой энергии, который является одной из главных причин ретроградных потерь конденсата в пласте [1–4].

В целях извлечения осевшего конденсата применяются различные методы, в т.ч. и метод воздействия на призабойную зону скважины газами, состоящими из «сухого» углеводородного газа или широкой фракции лёгких углеводородов, таких как пропан-бутан [5–7]. Для повышения эффективности указанной технологии и в целях снижения потребности в углеводородном газе в некоторых случаях в закачиваемый «сухой» газ добавляют определённое экспериментальным путём количество азота или углекислого газа [1–4, 8].

Применение азота в составе «сухого» газа объясняется некоторыми его преимуществами (хотя известно о плохой растворимости азота в углеводородных жидкостях), среди которых можно выделить следующие: доступность источников получения азота в промышленных масштабах, меньшие затраты на производство азота по сравнению с другими газами, в частности, с углеводородными, с меньшей сжимаемостью азота и поэтому меньшим объёмом нагнетаемого газа [2, 6, 9, 10].

Влияние азота как чистого компонента, так и в составе природного газа на фазовые превращения углеводородных конденсатов достаточно исследовано. И, как видно из данных [1], количество испарившегося конденсата достигает 24,5% при воздействии на конденсат «сухим» газом, его значение снижается до 22% при содержании азота 20% и до 12,7% при его содержании 40%. Небольшая разница (около 2%) дополнительно добытого конденсата при замене на 20% углеводородного газа азотом говорит о целесообразности его применения в подобных процессах. Но исследования показывают, что добавление в состав природного газа более 25% азота нежелательно [10].

В связи с вышесказанным в данной работе изучаются показатели процесса воздействия на призабойную зону газоконденсатной скважины «сухим» газом обогащённым углекислым газом, с учётом влияния физико-химических и термодинамических свойств газоконденсатной системы, плотности конденсата, температуры и количества контактов нагнетаемого газа.

Современный уровень научной и экономической значимости вопроса

Проведение исследований по изучению испаряемости конденсатов при воздействии «сухими» газами, содержащими углекислый газ (CO₂), продиктовано некоторыми его преимуществами по сравнению с другими неуглеводородными газами, такими как воздух, азот и др. [8, 10, 11].

Обзор имеющихся публикаций показывает, что CO₂ использовался как рабочий агент в основном при воздействии на нефтяные залежи. В значительно меньшей мере исследованы вопросы воздействия закачанных неуглеводородных газов, в частности, CO₂ на газоконденсатные месторождения, особенно в поздней стадии разработки.

Углекислый газ, как показано в различных исследованиях, существенно отличается от широко применяемых углеводородных и неуглеводородных газов [8, 11, 12]. Например, плотность и вязкость CO₂ при одинаковых значениях давления (Р) и температуры (Т) несколько превосходят значения этих параметров для метана. Это может положительно сказаться на улучшении параметров вытеснения, в частности, коэффициента охвата. Существенно отличается CO₂ от других газов по испаряющей способности, степени растворимости в ретроградном конденсате. Эти способности особенно ярко проявляются при давлениях более 8 МПа.

Известно, что взаимодействие нагнетаемого газа с ретроградным конденсатом при определенных термобарических условиях может вести к их смешиваемости, показатели которой зависят от температуры и молекулярной массы углеводородной жидкости.

В работе [3] представлены результаты экспериментов на насыпной модели пласта, где было обнаружено увеличение первоначального объёма декана от содержания в нём углекислого газа. Опыты проводили на термостатируемой цилиндрической (трубной) модели пласта диаметром 2,5 см, общей длиной 10 м. Пористая среда состояла из кварцевого песка проницаемостью 2,4×10-¹³ м². Связанную воду в экспериментах не моделировали, в качестве конденсата использовали декан. Процесс проводился ближе к смешивающемуся вытеснению, и декан полностью извлекался из пористой среды при закачке 0,87 порового объёма CO₂.

Опираясь на приведенный обзор [6], можно заключить, что крупномасштабные работы по воздействию на залежи закачкой CO₂ выполнены только для ряда нефтяных месторождений (при этом данный метод внедрён в практику разработки около 200 нефтяных месторождений), а в практике разработки газоконденсатных месторождений CO₂ применялся в виде небольших опытных и лабораторных экспериментов. Сказанному способствовали те обстоятельства, что нефти различного состава, характеризующиеся высокими плотностями, содержащими значительное количество высококипящих углеводородов, имеют низкие показатели давления смесимости и поверхности натяжения на границе фаз [8].

В работе [2] предложен способ частичного поддержания пластового давления (Pп) в газоконденсатных залежах путём обратной закачки отсепарированного газа с добавлением углекислого газа. При этом за счёт снижения давления начала конденсации (Рн.к.) пластовое давление на определённое длительное время остаётся выше давления начала конденсации (обеспечивается условие Рп > Рн.к.). Применение этого способа планировалось в проекте доразработки газоконденсатного месторождения Русский Хутор [12], в результате чего ожидалось повышение конденсатоотдачи до 87% вместо 44% в режиме истощения. На примере группы газоконденсатных месторождений Днепровско-Донецкой впадины Украины показана возможность увеличения конденсатоотдачи при закачке в пласт CO₂ по сравнению с их разработкой на истощение или сайклинг-процессом [6, 12].

В работах [1, 11] изучено влияние неуглеводородных компонентов на начало давления конденсации углеводородных систем (Рн.к.) и установлено, что увеличение концентрации азота повышает значение Рн.к., а наличие CO₂ и Н₂S уменьшает Рн.к. Аналогичные результаты были получены и в работе [12].

Сказанное выше свидетельствует о том, что влияние CO₂ на испаряемость конденсатов и величину давления начала конденсации изучено недостаточно. Названные выше аспекты влияния наличия CO₂ на физико-химические и термодинамические параметры фазовых превращений в природных углеводородных системах, а также сопутствующие их решению вопросы рассмотрены нами в данном разделе.

Экспериментальная установка и методика проведения экспериментов

Для проведения намечаемых экспериментов была создана специальная установка, состоящая из бомбы для PVT исследований, компрессора высокого давления, баллонов с природным и углекислым газами и различных периферийных узлов (рис. 1).

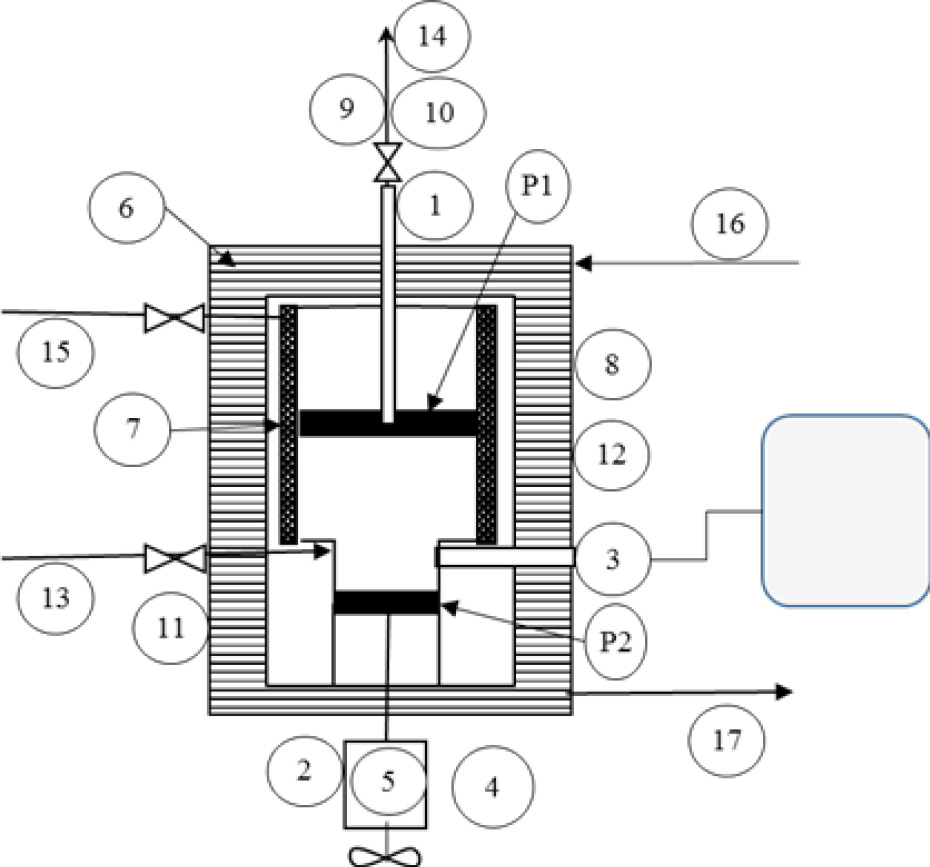

Рисунок 1. Экспериментальная установка



Бомба PVT (типа УКГ-3 с рабочим давлением 45 МПа и рабочей температурой 80°C) состоит в основном из двух цилиндрических частей. Объёмные характеристики газоконденсатной системы в той части, где расположен верхний поршень (P1) (1), определяются в зависимости от давления и температуры. В части, где расположен нижний поршень (P2), измерение объёма насыщенной жидкости в принятых термобарических условиях (2) и уровень жидкости контролируются при помощи стеклянного глазка (3). Также можно записать уровень в PVT с помощью специальной камеры и монитора, прикреплённого к очкам.

Поршень P1 приводится в действие давлением глицерина, подаваемого из модуля сжатия. Поршень P2 может перемещаться как электродвигателем (4), так и ручным редуктором (5). Температура блока увеличивается за счёт циркуляции нагретой жидкости в котле (6) (вход и выход, 16 и 17 соответственно) и электронагревателе (7) и поддерживается постоянной на уровне, заданном регулятором температуры (8) – ±0,4°C. Модуль оснащен специальными устройствами для контроля давления (9 и 10) и температуры (термометр и термостат, 11 и 12 соответственно). Выходы (13) и (14) предназначены для жидкости и газа, соответственно, и эти выходы также могут быть объединены с пробоотборниками.

Эксперименты проводились с использованием флюидов скв. 46 (табл. 1) месторождения Булла-дениз (Азербайджан). Техника проведения экспериментов была детально описана в исследованиях [1, 5, 11].

Состав участвующих в экспериментах газов, содержащих 10%, 20% и 30% углекислого газа, показан в табл. 1:



Таблица 1. Состав закачанного газа, моль.%

Компоненты	Состав газов
CO2	0	10,0	20,0	30,0
C1	91,15	82,19	72,54	64,80
C2	6,78	6,03	5,93	4,07
C3	1,24	1,05	0,96	0,72
i-C4	0,26	0,25	0,22	0,17
n-C4	0,32	0,33	0,21	0,15
i-C5	0,12	0,08	0,08	0,05
n-C5	0,09	0,06	0,05	0,03
∑ C6	0,04	0,01	0,01	0,01
Плотность газа, г/м³	0,7347	0,7969	0,8307	0,8916
Относительная плотность газа	0,6093	0,6613	0,6894	0,7399
С5+, г/м³	7,7	5,2	3,8	1,7



Вначале определяли давление начала конденсации системы при температуре 20–120°С, затем истощали её до давления 12,0 МПа при температуре 100°С в соответствии с температурой месторождения Булла-дениз. При дифференциальном снижении давления от Рн.к. до 12,0 МПа изучались составы газов и свойства жидкости на каждом шаге, а также проводили хроматографический анализ (опыты проводились на хроматографе ЛХМ-8) составов газов сепарации и дегазации.

В экспериментах давление в системе доводилось до величины, близкой к давлению, ожидаемому к концу разработки месторождения Булла-дениз. Для конкретных условий экспериментов оно было принято равным 12,0 МПа. При этом данный предел давления, 12,0 МПа, выбран на основе расчетов условий фонтанирования газоконденсатной скважины при устьевом давлении 1,5–2,0 МПа.

Эксперименты по изучению испаряемости конденсата, оставшегося в бомбе PVT после достижения давления 12,0 МПа, проводились при контактировании системы с углекислым газом в составе «сухих» углеводородных газов с помощью компрессора высокого давления. Таким образом, «сухой» газ контактировал с пластовой системой и находился определённое время с ним в равновесии, после чего «добытый» из бомбы РVT, жирный газ пропускался через сепаратор, где он разделялся на сухой газ и конденсат, определялись состав сухого газа, молекулярная масса и плотность конденсата, рассчитывалось конденсатосодержание жирного добытого газа.

Анализ результатов экспериментальных исследований. Влияние различных параметров на испарение конденсата

На рис. 2–5 обобщены результаты экспериментов по испаряемости конденсатов в присутствии CO₂ сухих углеводородных газов. Таким образом, экспериментально исследован процесс влияния процентного содержания углекислого газа в интервале 0–30 моль.% в составе природного газа на величину давления начала конденсации с учетом изменения температуры в пределах 15–110°С для продукции конкретного глубокозалегающего газоконденсатного месторождения.

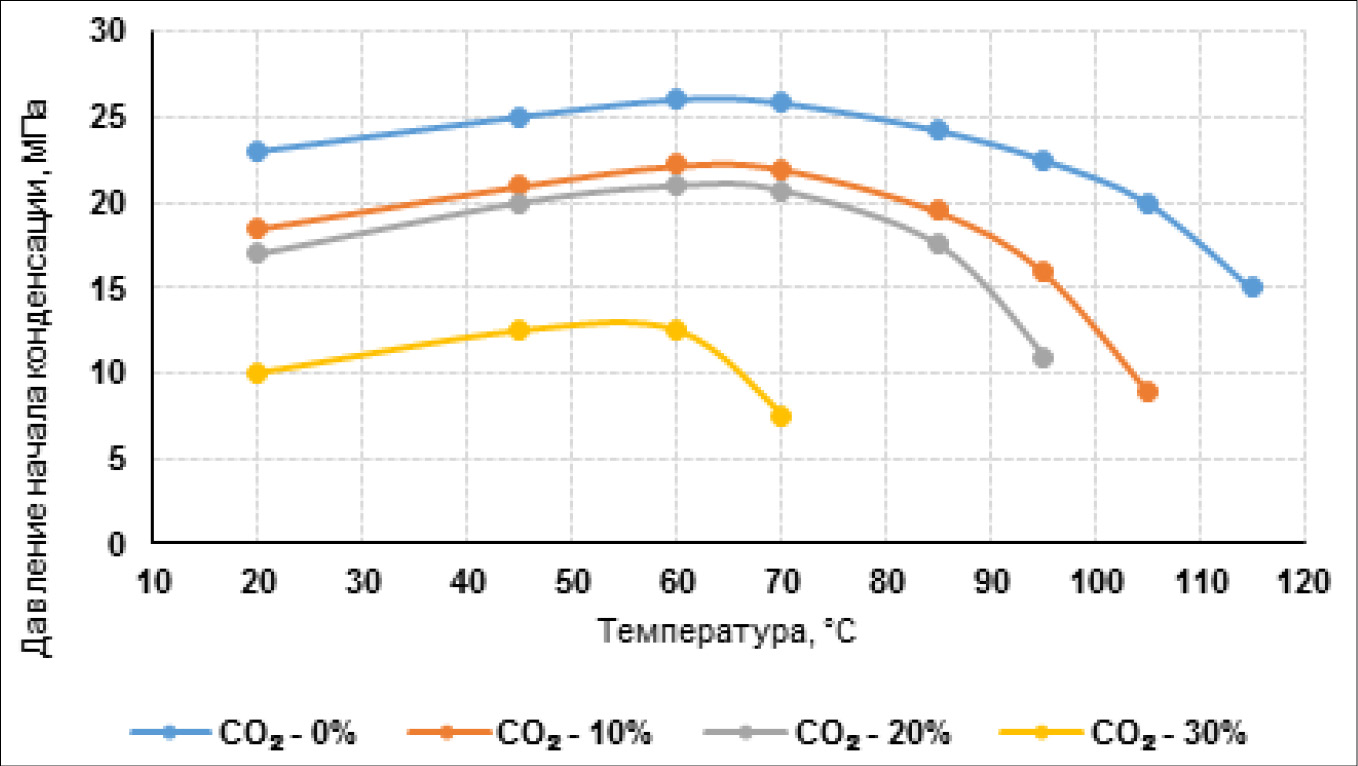

Рисунок 2. Кривые давление начала конденсации (Рн.к.) в зависимости от содержания CO2 при различных температурах

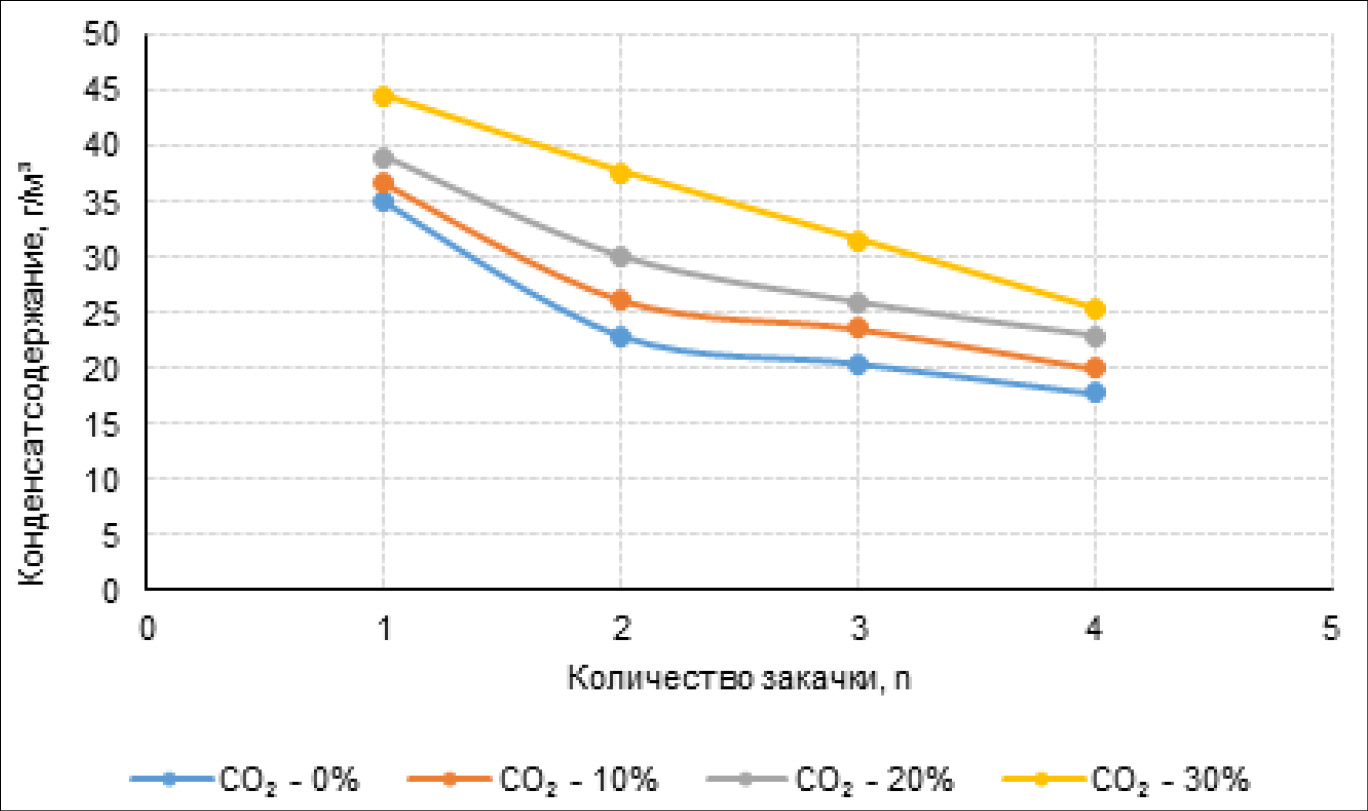

Рисунок 3. Зависимость конденсатосодержания от количества контактов и содержания CO2

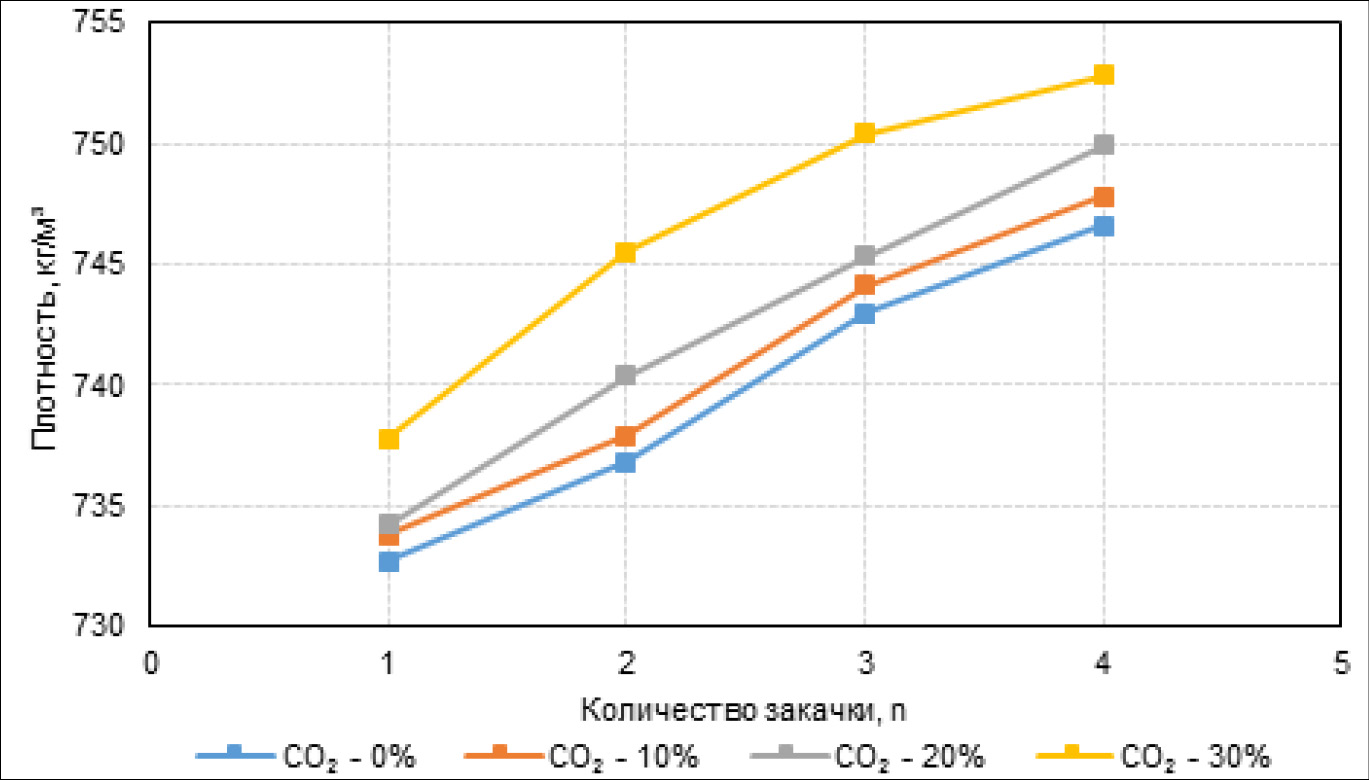

Рисунок 4. Зависимость плотности конденсата от количества контактов и содержания CO2

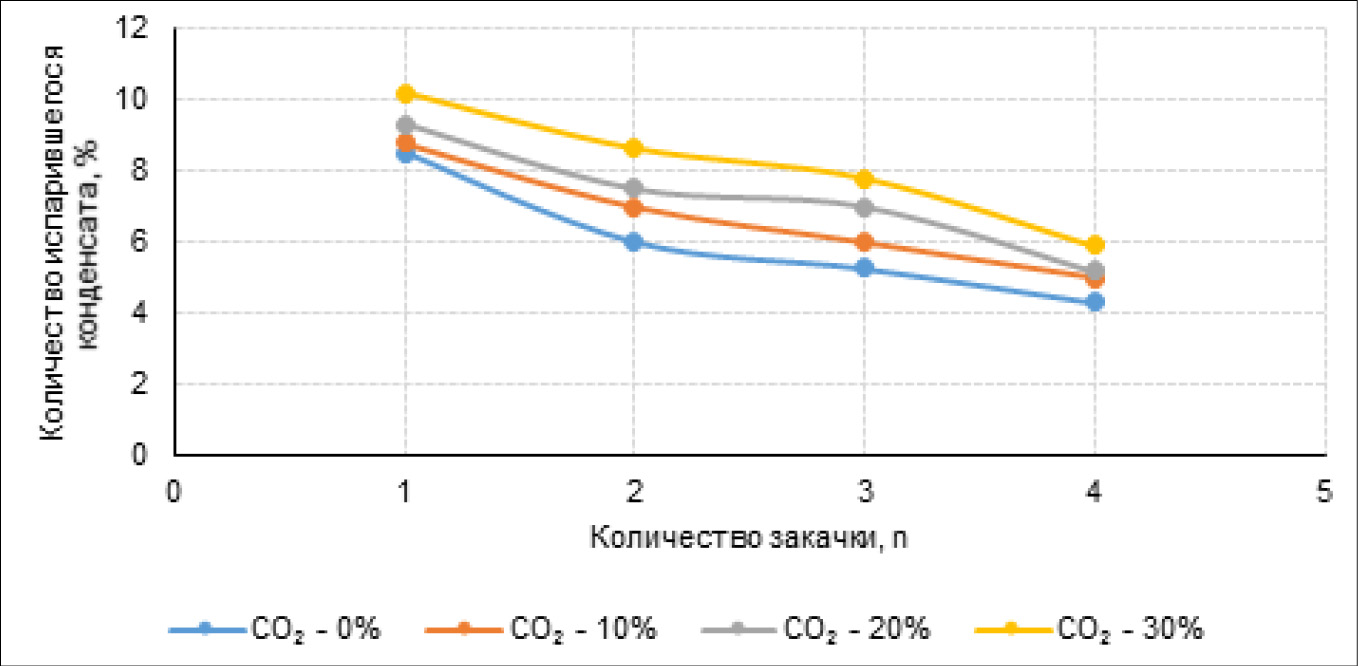

Рисунок 5. Зависимость количества испарившегося конденсата от количества контактов (n) и содержания CO2



На рис. 2 показаны кривые зависимости давления начала конденсации от температуры для разных концентраций диоксида углерода Рн.к. = f(CO₂,Т). Из-за технических трудностей, связанных с возможным влиянием CO₂ на уплотнительные элементы, а также на металлические части бомбы, его содержание в составе газа не поднималось выше 30%. Как видно из рис. 2, с ростом содержания CO₂ давление начала конденсации уменьшается, а рост температуры вначале приводит к росту Рн.к., а после 60°С имеет место его снижение.

Из результатов математической обработки критических параметров стало ясно, что с ростом содержания углекислого газа в составе системы его критическая температура растёт, а значения критического давления и мольного объёма снижаются. Таким образом, с добавлением углекислого газа термодинамические свойства вновь образованных систем изменяются так, что критическая температура каждой новой системы становится больше, а критическое давление меньше этих величин для предыдущей системы. В результате этого наблюдается уменьшение значений давлений конденсации системы и смещение фазовой диаграммы вниз.

Как видно из рис. 3, конденсатосодержание добываемого газа увеличивается в зависимости от процентного содержания CO₂ в закачиваемом газе, но уменьшается от количества циклов контактов. Противоположная картина наблюдается в зависимости изменения плотности оставшегося конденсата от количества контактов (рис. 4), при которой отмечен рост плотности конденсата по мере увеличения циклов воздействия.

Как видно из рис. 5, с ростом количества контактов (n) уменьшается объём добываемого конденсата. Несмотря на то, что увеличение количества CO₂ в газовой смеси увеличивает объём испаряемого конденсата, в зависимости от количества контактов наблюдается уменьшение.

Таким образом, сравнивая результаты исследований испаряемости конденсатов в присутствии углеводородных и неуглеводородных газов, можно заключить, что «сухой» углеводородный газ, содержащий в своем составе до 30% CO₂, более активно испаряет ретроградный конденсат, при котором количество испарившегося конденсата возрастает более чем на 10–15%.

Заключение

Экспериментально исследован процесс испарения конденсата путём воздействия на него «сухим» углеводородным газом и газами, обогащёнными диоксидом углерода, с учётом влияния физико-химических и термодинамических свойств газоконденсатной системы, температуры, давления, количества контактов жидких и газовых фаз, плотности конденсата.

Экспериментально и аналитически исследовано влияние содержания углекислого газа в составе газоконденсатной системы на значение давления начала конденсации смеси в широком интервале температур.

Конденсатосодержание добываемого газа увеличивается в зависимости от процентного содержания CO₂ в закачиваемом газе, однако однозначно уменьшается в зависимости от количества циклов контактов.

Наблюдается увеличение плотности конденсата, оставшегося в бомбе PVT от количества контактов – циклов воздействия, а также от процентного содержания CO₂, в закачиваемом газе.
