Введение

Потеря циркуляции представляет собой одну из наиболее значимых технологических проблем при бурении нефтяных и газовых скважин, оказывающую существенное влияние на темпы и экономическую эффективность строительства скважин. Данный процесс характеризуется неконтролируемым оттоком бурового раствора в проницаемые зоны пласта, что может происходить в широком диапазоне геологических условий. Потери циркуляции наблюдаются в высокопроницаемых слабоуплотнённых отложениях (пески, раковинные образования, гравий, рифовые структуры), в кавернозных и трещиноватых породах (известняки, мел, доломиты, рифовые образования), а также в горизонтах с естественной или индуцированной трещиноватостью на различных глубинах. Интенсивность потерь определяется физико-механическими свойствами поглощающего пласта, его геомеханическими характеристиками, а также условиями бурения и параметрами бурового раствора [1].

Потери бурового раствора классифицируются по трём уровням тяжести: частичные, полные и критические. Частичные потери сопровождаются снижением циркуляции без её полного прекращения. Полные потери означают полное исчезновение циркуляции при сохранении столба бурового раствора на устье скважины. Критические потери характеризуются значительным снижением уровня бурового раствора, который может опуститься ниже устья скважины [2].

Также нужно учесть, что неконтролируемые поглощения цементного раствора приводят к снижению расчётной высоты его подъёма в заколонном пространстве [3–5], что требует проведения дополнительных ремонтно-изоляционных мероприятий. В процессе освоения скважин (как после первичного, так и после капитального ремонта) данный фактор способствует ухудшению коллекторских свойств продуктивных пластов, снижению их проницаемости и, соответственно, осложнению дальнейшей эксплуатации [6].

Приводится пример, иллюстрирующий, как механизм потерь может быть обусловлен вскрытием проницаемых или слабо цементированных литологических формаций. В результате такого вскрытия буровой или цементный раствор под воздействием избыточного гидростатического или гидродинамического давления может мигрировать из ствола скважины в пласт. Этот процесс характеризуется сложными гидромеханическими взаимодействиями, которые зависят как от физико-механических свойств вскрытых горных пород, так и от реологических и фильтрационных характеристик закачиваемого раствора.

Дополнительно, интенсивность и характер поглощений определяются применяемыми технологиями бурения. В частности, механическое воздействие бурильного инструмента (ударные нагрузки, вибрационные эффекты) и высокие градиенты давления способны инициировать нарушение устойчивости ранее изолированных интервалов, что приводит к неконтролируемому поглощению бурового раствора. Следовательно, одним из приоритетных направлений повышения эффективности строительства скважин является разработка или подбор передовых методик и технологических решений, направленных на предупреждение и ликвидацию поглощений бурового раствора и иных технологических жидкостей.

В ходе применения тампонажных растворов в нефтяных и газовых скважинах цементные растворы заполняют кольцевое пространство между обсадной колонной и окружающими геологическими породами. Основная цель данной технологии заключается в обеспечении надёжной зональной изоляции, предотвращении проникновения флюидов из окружающих пластов, а также защите обсадной колонны от коррозионного воздействия на протяжении всего эксплуатационного периода скважины [7, 8]. Таким образом, точная идентификация зон поглощения и применение современных технологий их изоляции позволяет значительно снизить финансовые и временные затраты при строительстве скважин, а также повысить эффективность разрабатываемых месторождений. Рис. 1 иллюстрирует классификацию тампонажных составов, используемых для изоляции поглощающих зон.

Рисунок 1. Классификация тампонажных растворов (согласно В.И. Крылову [13])

Figure 1. Classification of cement slurries (after V.I. Krylov [13])

Анализ существующих технологий

Широкое применение цементных растворов для изоляции зон поглощения обусловлено их способностью переходить из коллоидно-дисперсного состояния в монолитную структуру с заданными физико-механическими и реологическими свойствами. Процесс структурообразования цементного раствора представляет собой сложное динамическое явление, включающее нелинейное взаимодействие коллоидно-химических, термодинамических, гидродинамических и механических факторов. Эти процессы обеспечивают переход системы от пластичного геля к поликристаллическому цементному камню с анизотропной прочностной структурой [9].

Помимо тампонажных смесей, также применяются материалы по борьбе с поглощением, именуемые lost control material. В 1890 г. М.Т. Чапман впервые предложил вводить гранулированные материалы в состав бурового раствора для предотвращения или снижения потерь в скважине. Это нововведение получило широкое распространение, и практика использования таких материалов стала эффективным методом контроля и уменьшения потерь бурового раствора [10]. Выбор материалов для ликвидации поглощений определяется совокупностью факторов, включая характер и интенсивность поглощений, этап бурения, тип бурового раствора, а также физико-механические и фильтрационные свойства пласта. Немаловажную роль играют время применения материала и его экономическая целесообразность [11]. Следует отметить, что присутствие гидрофобных частиц в двухфазной эмульсионной системе может оказывать существенное влияние на её структурную устойчивость вне зависимости от гидродинамических условий. Дестабилизация эмульсии в данном случае обусловлена концентрацией дисперсной фазы, включающей как жидкие, так и твёрдые компоненты [12]. Исходя из данного утверждения можно предположить, что интенсивное разбавление бурового раствора твёрдыми частицами и пластовыми флюидами может инициировать его мгновенную деструктуризацию, сопровождающуюся изменением реологических и химических характеристик. В то же время следует учитывать, что представленные результаты не учитывают влияние температурных изменений и актуальны для условий, соответствующих температуре окружающей среды экспериментальной установки.

Динамическая деструктуризация раствора и последующие осложнения были замечены при бурении скважин в Западно-Казахстанской области, что иллюстрируется примерами скважин А и Б. В данной аналитике рассматриваются исключительно аспекты, связанные с поглощением бурового раствора и притоком пластовых флюидов в процессе строительства скважин в Западно-Казахстанском регионе. Особое внимание уделяется причинам возникновения данных осложнений, их влиянию на ход бурения, а также анализируется влияние литологических факторов.

Скважина-претендент А

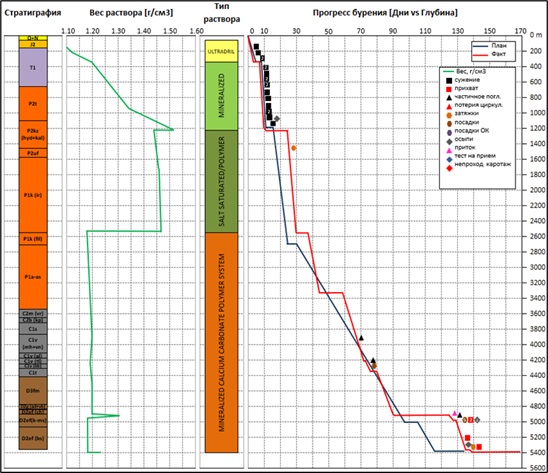

Исторические данные, охватывающие основные этапы бурового процесса, представлены на рис. 2. Графическая интерпретация информации позволяет проследить взаимосвязь между литологическими характеристиками разреза, параметрами бурового раствора и динамикой проведения работ. Первая колонка диаграммы (слева) отображает стратиграфическое строение разреза, характеризующееся изменением возраста и состава горных пород по глубине – от устья скважины до забоя. Данный параметр играет ключевую роль в выборе технологии бурения и определении условий стабильности ствола. Во второй колонке (плотность раствора [г/см³] – зелёная линия) представлена плотность бурового раствора, изменяющаяся как в горизонтальном направлении (от 1,10 до 1,60 г/см³), так и по глубине в соответствии с геологическими условиями и требованиями к устойчивости стенок скважины. Динамика плотности бурового раствора является важным индикатором контроля гидростатического давления и предотвращения осложнений, связанных с притоками флюидов и поглощением раствора [14]. Третья колонка содержит информацию о типах бурового раствора, используемых на различных интервалах. Их состав подбирался с учётом литологических особенностей и необходимости обеспечения устойчивости скважины. Заключительная колонка представляет сравнительный анализ плановых и фактических сроков бурения. В данной секции также отображены ключевые осложнения, возникавшие на различных глубинах, что позволяет провести детальный анализ причин их возникновения и эффективности предпринятых мер.

Рисунок 2. Данные по скважине А

Figure 2. Well A data

ОК – обсадная колонна / casing string

На интервале глубин свыше 1600 м при использовании соленасыщенного полимерного раствора были зафиксированы осложнения, проявившиеся в виде притока пластовых флюидов, частичного поглощения и полной утраты циркуляции. Первое осложнение выразилось в притоке насыщенного рассола CaCl₂ объёмом 21 м³, что потребовало оперативной обработки и утяжеления раствора для стабилизации скважины. После прохождения дополнительных 80–90 м было зафиксировано второе осложнение – потеря циркуляции, при которой буровой раствор не достигал устья. Данный случай потребовал принятия корректирующих мер для восстановления циркуляции и предотвращения дальнейшего развития осложнений.

Для детального анализа этих осложнений возникла необходимость в учёте литолого-стратиграфических и гидрогеохимических особенностей разреза. В пределах глубинного диапазона 1615–2600 м вскрыта мощная осадочная толща, стратиграфически относящаяся к пермскому периоду палеозоя, а именно к кунгурскому ярусу, представленному иреньским горизонтом. Данный интервал характеризуется преобладанием галогенно-сульфатных отложений, где доминирующей литологической составляющей является галогенит с прослоями ангидрита. Совокупная мощность указанного комплекса составляет 1005 м, при этом он обладает выраженной цикличной стратиграфической структурой, что свидетельствует о его формировании в условиях испарительного (эвапоритового) бассейна.

Каждый из девяти литогенетических циклов начинается с карбонатно-сульфатного горизонта мощностью 8–60 м, завершаясь слоями галогенита с примесью легкорастворимых солей, включая бишофит и карналлит. В ряде случаев отмечаются изолированные прослои высокогидрофильных солей мощностью 2–6 м либо устойчивые горизонты галита мощностью 4–60 м.

Генетическая модель данной последовательности обусловлена эвапоритовой седиментацией в условиях периодически пересыхающего эпиконтинентального бассейна, подверженного колебаниям солёности и испаряемости. Динамика осадконакопления обусловливала закономерную смену фаз седиментации: отложения карбонатно-сульфатных фаций на начальном этапе циклов с последующей осадочной дифференциацией и кристаллизацией галогенных минералов в терминальной фазе.

Дальнейшее появление осложнений при бурении, включая нарушения циркуляции и пластовые притоки, объясняется высокой растворимостью галогенитов в циркулирующей буровой жидкости, что приводит к формированию полостей и потере устойчивости стенок скважины. Дополнительно, диффузионно-осмотические процессы, возникающие при контакте бурового раствора с минерализованными пластовыми водами, инициируют осмотический градиент, который способствует нарушению гидростатического равновесия в разрезе и может приводить к аномальным флюидным проявлениям.

Скважина-претендент Б

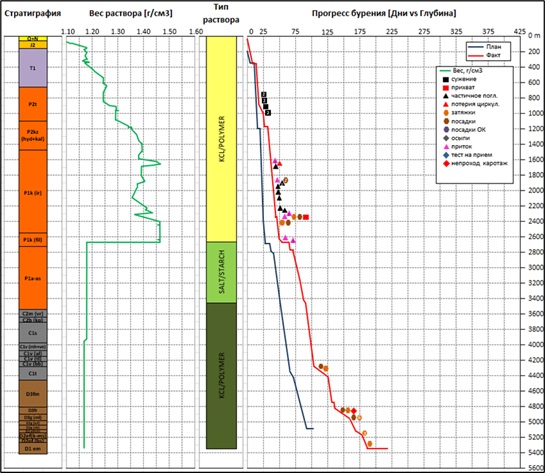

На рис. 3 представлены фактические данные, отражающие ключевые этапы процесса бурения скважины Б. В рамках анализа рассмотрены литологические характеристики разреза, динамика изменений плотности бурового раствора, а также сопоставление плановых и фактических сроков выполнения работ.

Рисунок 3. Данные по скважине Б

Figure 3. Well B data

Осложнения, связанные с поглощением бурового раствора и проявлением пластовых флюидов, зафиксированы в интервале глубин 3900–4925 м. Первые признаки потерь циркуляции отмечены при бурении на глубине 3976 м, где скорость поглощения бурового раствора варьировалась в диапазоне 0,8–1,1 м³/ч. В целях стабилизации гидродинамических условий в стволе скважины и предотвращения дальнейшего развития поглощений была проведена кольматация проницаемых зон посредством закачки карбоната кальция (CaCO₃). В дальнейшем бурение осуществлялось всоответствии с проектными параметрами с периодической прокачкой CaCO₃ разных гранулометрических фракций для предотвращения потерь раствора в стволе скважины.

На момент спуска обсадной колонны скважина сохраняла устойчивое состояние, а суммарные потери бурового раствора составили 206 м³. Однако в процессе промывки перед цементированием зафиксировано поступление пластового флюида в ствол скважины, что потребовало принятия дополнительных мер по стабилизации условий внутри ствола. В ходе корректирующих мероприятий зарегистрировано повторное поглощение бурового раствора, устранённое последовательной закачкой CaCO₃.

Цементирование проводилось в два этапа. На первом этапе прокачка цементного раствора осуществлялась без признаков поглощения. Однако при вымыве избыточного цементного раствора отмечено полное поглощение без выхода на поверхность, что потребовало проведения обратной промывки для восстановления циркуляции. На втором этапе цементирования были зафиксированы потери цементного раствора в объёме 16 м³. Эти данные указывают на присутствие зон с высокой проницаемостью, требующих дополнительного изучения для полного понимания всей ситуации осложненного участка.

Разберём, из чего состоят осложнённые горизонты. Визейский ярус (C1v) в интервале глубин 3929–4289 м представлен отложениями мелководной морской карбонатной седиментации, сформировавшимися в условиях эпиконтинентального шельфового бассейна. Нижняя часть стратиграфического разреза включает михайловско-веневские горизонты мощностью 190–220 м, характеризующиеся преобладанием карбонатных пород, сложенных микритовыми известняками, доломитизированными разностями и оолитообразными структурами, указывающими на периодическую волноприбойную переработку осадков. В составе породообразующих минералов доминируют кальцит и доломит с примесью кварца, аргиллосиликатов (иллит, каолинит) и дисперсных сульфидных включений, в т.ч. пирита. Отмечается наличие реликтовых биоструктур, таких как остатки коралловых колоний и водорослевых матов, свидетельствующих о формировании рифогенных фаций в условиях фотической зоны. Залегающие выше алексинский и тульский горизонты мощностью 60–90 и 60–75 м соответственно; они представлены глинистыми карбонатами с прослоями аргиллитов, что указывает на постепенное усиление терригенной поставки материала в бассейн осадконакопления, вероятно, вследствие регрессивных фаз развития морского бассейна. В верхней части разреза прослеживается переход в бобриковский горизонт мощностью 20–30 м, представленный аргиллитами, обладающими низкопроницаемыми свойствами, что позволяет рассматривать его в качестве удерживающей породы, способствующей формированию литологически обусловленных экранов для жидкостей.

Воробьевский горизонт (D2g-vr) в интервале глубин 4927–4973 м демонстрирует полифациальную зональность, обусловленную изменением седиментационных условий в ходе его формирования. Нижние горизонты представлены кварцевыми песчаниками и алевролитами с цементирующей карбонатно-глинистой матрицей, что указывает на высокоэнергетичную обстановку седиментации с активной гидродинамикой. Минеральный состав этих пород включает кварц (60–80%), полевые шпаты (альбит, калий-натриевые разности), мусковит, биотит и карбонаты (преимущественно кальцит). Средние горизонты характеризуются постепенным переходом от глинистых сланцев к известняковым разностям, что свидетельствует о замедлении скорости осадконакопления и изменении химического состава водных масс в сторону насыщения карбонатами. Верхние части горизонта состоят преимущественно из аргиллитизированных фаций, достигающих двух третей от общей мощности горизонта, что обусловливает его низкопроницаемые свойства. Химический анализ показывает высокое содержание органического вещества (до 2,2%), что, наряду с высоким содержанием глинистых минералов (смектит, иллит), указывает на условия обедненной кислородом среды осадконакопления, характерные для лагунных или застойных морских бассейнов.

Афонинский горизонт (D3af) в интервале глубин 4973–4989 м структурно включает черноярскую и клинцовско-мосоловскую свиты, представленные преимущественно глинистыми породами с подчинёнными прослоями известняков и марлей. В пределах черноярской свиты преобладают тёмноцветные глинистые породы, содержащие тонкодисперсные включения пирита (FeS₂) и органического вещества (до 3,5%), что свидетельствует о формировании осадков в условиях анаэробного морского бассейна с ограниченной циркуляцией воды. Совокупная мощность данной литостратиграфической единицы варьируется в диапазоне 10–30 м, что свидетельствует о сложных процессах седиментогенеза, связанных с дифференцированной субаквальной морской средой, чередованием периодов активного осадконакопления и застойных условий. Известковые прослои включают остатки фауны – остракод, брахиопод и фораминифер, что указывает на периодическую миграцию морских экосистем в данном регионе. Высокая концентрация глинистых минералов, в т.ч. смектита, каолинита и гидрослюд, говорит о значительной терригенной поставке материала, связанной с эрозией береговых линий и выносом взвешенных частиц с континентальной суши.

Зафиксированные потери бурового раствора и проявления пластовых флюидов обусловлены наличием зон с высокой проницаемостью, что требует применения эффективных технологий кольматации и изоляции зон поглощения. Карбонатные породы фаменского, турнейского и визейского ярусов демонстрируют различные степени трещиноватости и доломитизации, что влияет на их фильтрационно-ёмкостные свойства. Для предотвращения аналогичных осложнений на будущих скважинах возникла заинтересованность в проведении детального изучения геомеханических и гидродинамических характеристик разреза, а также лабораторных тестов по оценке эффективности применяемых изоляционных составов.

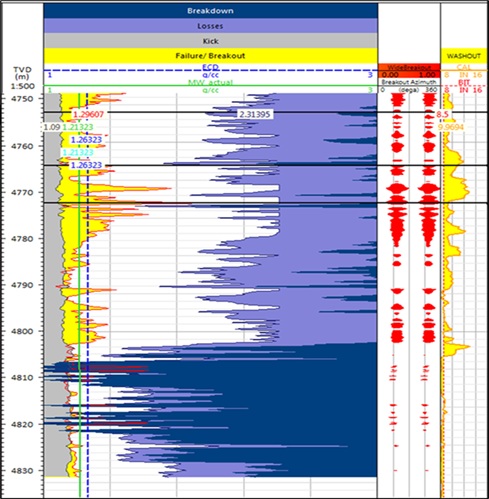

Рис. 4 представляет выходные данные геомеханического анализа скважины-претендента Б. Данная иллюстрация охватывает зону, представляющую наибольший интерес в контексте рассматриваемой тематики, а также содержит данные, непосредственно относящиеся к предмету настоящего исследования. Исследование представляет собой комплексный анализ напряжённо-деформационного состояния горных пород в разрезе скважины, позволяющий определить границы устойчивости ствола, вероятность возникновения осложнений и оптимальные параметры бурового раствора.

Рисунок 4. Геомеханический анализ по скважине Б

Figure 4. Geomechanical analysis of Well B

Графическое представление результатов геомеханического исследования включает параметры, характеризующие механическое состояние горных пород в зависимости от истинной вертикальной глубины (TVD, англ. True Vertical Depth). В первой колонке приведены значения предельного напряжения разрушения породы (Breakdown), потерь бурового раствора (Losses), проявлений пластового флюида (Kick), зон механической деструкции стенок скважины (Failure/Breakout), эквивалентной циркуляционной плотности (ECD, англ. Equivalent Circulating Density) и фактической плотности бурового раствора (MW (англ. Mud Weight) Actual). Эти параметры изменяются с глубиной и могут быть представлены в виде кривых или отдельных зон. Breakdown определяет критические интервалы разрушения породы под действием приложенных напряжений, в то время как потери бурового раствора фиксируются в областях, где давление в скважине превышает фрактурную прочность породного массива, что приводит к фильтрации раствора в пласт. Интервалы проявлений (Kick) указывают на зоны неконтролируемого притока пластового флюида вследствие превышения пластового давления над гидростатическим давлением бурового раствора. Разрушение стенок скважины (Failure/Breakout) связано с изменением формы ствола под влиянием напряжений в породе, что проявляется в виде кавернообразования и возможных обрушений. При этом ориентировка зон Breakout указывает на направление минимального горизонтального напряжения (${\sigma }_h$), тогда как направление, перпендикулярное этим зонам, соответствует максимальному горизонтальному напряжению (${\sigma }_H$) [15]. ECD и MW Actual являются ключевыми параметрами, влияющими на гидродинамическое равновесие в скважине. Во второй колонке представлены данные о ширине зон разрушения стенок скважины (Wide Breakout). Этот параметр визуализируется в виде расширяющихся областей, характеризующих степень механической деградации породного массива. Увеличенные значения Wide Breakout свидетельствуют о значительных напряжениях и потере устойчивости ствола скважины на отдельных интервалах. Направление максимального (${\sigma }_H$) и минимального горизонтального напряжения (${\sigma }_h$) определяет конфигурацию разрушения стенок скважины, где наиболее широкие зоны Breakout формируются в плоскости ${\sigma }_h$.

Третья колонка включает параметры, характеризующие изменения поперечного сечения скважины: кавернообразование (Washout), данные кавернометрии (Cal) и диаметр долота (Bit), выраженные в дюймах. Номинальный диаметр долота (Bit) представлен фиксированной величиной, соответствующей проектному размеру скважины. Данные кавернометрии (Cal) фиксируют фактический диаметр ствола, что позволяет выявить отклонения, обусловленные механическим разрушением породы или неравномерным износом стенок. Зоны кавернообразования (Washout) указывают на интервалы, в которых диаметр скважины превышает номинальный вследствие размыва стенок буровым раствором или механической деструкции породы. В графическом представлении эти данные отображаются в виде отклонений кривой Cal относительно Bit, что позволяет оперативно идентифицировать проблемные зоны и оценить степень устойчивости ствола скважины.

Таким образом, представленные данные позволяют провести комплексный анализ напряжённо-деформационного состояния пород, оценить устойчивость стенок скважины и выявить критические интервалы, требующие корректировки параметров бурового процесса.

Исходя из результатов анализа, представленного на рис. 4, можно отметить, что интервал с 4806 по 4823 м является наиболее уязвимой зоной скважины с точки зрения устойчивости ствола. В данном интервале наблюдаются критически высокие значения предельного напряжения разрушения породы (Breakdown), потерь бурового раствора (Losses), проявлений пластового флюида (Kick) и зон механической деструкции стенок ствола (Failure/Breakout), при этом указанные параметры накладываются друг на друга, что свидетельствует о комплексном характере геомеханических рисков.

Повышенные значения Breakdown указывают на то, что порода в данном интервале достигает своего предела прочности под действием приложенных напряжений, что может приводить к микротрещинообразованию и потере устойчивости ствола. Зафиксированные потери бурового раствора (Losses) указывают на превышение границы фрактурного давления, что приводит к проникновению бурового раствора в пласт и потенциальному ухудшению его коллекторских свойств. Одновременное присутствие интервалов проявления пластового флюида (Kick) свидетельствует о недостаточном удерживающем давлении столба бурового раствора, что создаёт предпосылки для неконтролируемого притока пластовых флюидов. Дополнительно, наличие развитых зон разрушения стенок скважины (Failure/Breakout) указывает на значительное влияние напряжённого состояния горных пород, что сопровождается кавернообразованием и возможными обрушениями стенок.

Анализ химико-минералогического состава, а также изучение геомеханических свойств осложнённых горизонтов позволяет установить, что зоны поглощения и проявления пластовых флюидов преимущественно локализованы в высокопроницаемых фациях, представленных алевролитами, песчаниками и трещиноватыми карбонатами, подвергшимися вторичной доломитизации. В то же время наличие маломощных, но протяжённых глинистых прослоев и аргиллитизированных фаций формирует барьеры, препятствующие вертикальному движению флюидов. Специфика седиментационных условий определяет пространственное распределение пористо-проницаемых свойств пород, а также их способность к взаимодействию с закачиваемыми тампонажными и изоляционными материалами. Это необходимо учитывать при выборе технологий изоляции зон поглощения и ограничения водопритока, а также при проектировании мероприятий по управлению разработкой месторождений.

Результаты и обсуждение

В Казахстане предложены универсальные тампонажные и селективные композиции [16, 17], ориентированные на ремонт скважин и предотвращение потерь раствора. В России разработаны вязкоупругие составы [18], кислоторастворимые тампонажные материалы [19], а также методы бурения в поглощающих горизонтах с применением афронных систем [20]. Отдельное внимание уделяется технологиям на основе гипсовых суспензий [21], обеспечивающих надёжную герметизацию проблемных зон.

На международном уровне активно патентуются модифицированные буровые системы и добавки для регулирования потерь раствора. К ним относятся гелеобразные композиции [22], полимерные и эластомерные смеси для стабилизации циркуляции [23], капсулированные добавки для водных растворов [24], а также полимерные системы на основе целлюлозы и полисахаридов [25]. Эти разработки демонстрируют стремление к созданию многофункциональных и термостабильных материалов, способных работать в широком диапазоне геолого-технических условий.

Анализ представленных патентов [15–25] демонстрирует, что современные технологии изоляции зон поглощений и ограничения водопритока базируются на различных физических и химических принципах. Использование вязкоупругих гелей, афронных структур, кислоторастворимых композиций и микроинкапсулированных присадок позволяет выбирать оптимальное решение в зависимости от конкретных условий скважины.

Селективная композиция для изоляции зон поглощений и ограничения водопритока в нефтяных и газовых скважинах может рассматриваться как одно из возможных решений осложнений, зафиксированных в скважинах А и Б. Учитывая сложности, связанные с потерей циркуляции бурового раствора, притоком пластовых флюидов и снижением устойчивости ствола, применение данного состава может способствовать стабилизации бурового процесса. Однако его использование требует тщательного анализа с учётом преимуществ, возможных ограничений и необходимости модификации состава под конкретные геологические условия.

Композиция включает ацетат хрома (III), полиакриламид, спирт и неионогенные поверхностно-активные вещества (далее – ПАВ), что определяет её комплексный характер воздействия. Ацетат хрома (III) выполняет функцию сшивающего агента, формирующего прочную гелеобразную структуру при взаимодействии с водой, что способствует эффективной герметизации зон поглощения. Благодаря своим водоудерживающим свойствам полиакриламид регулирует вязкость и обеспечивает пролонгированное время гелеобразования, что даёт возможность глубокого проникновения состава в пористую среду. Спиртовая составляющая способствует дегидратации порового пространства, что потенциально снижает водоприток, а неионогенные ПАВ улучшают смачиваемость пор и обеспечивают равномерное распределение композиции в трещинах и микропорах.

Применение данной композиции в условиях скважины Б, в частности, в интервале 4806–4823 м, где отмечена высокая геомеханическая нестабильность пород, может способствовать укреплению стенок скважины. Заполнение трещин гелеобразующей системой потенциально ограничит деструктивные процессы, связанные с кавернообразованием и локальными обрушениями. В скважине А, где зафиксированы значительные потери бурового раствора и притоки насыщенного рассола CaCl₂, использование селективной композиции требует дополнительной оценки устойчивости её структуры в условиях минерализованных пластовых флюидов.

Несмотря на технологические преимущества, необходимо учитывать возможные ограничения. В первую очередь, существует вероятность временного снижения продуктивности пласта на период деградации герметизирующего геля, что обусловлено его проникновением в пористую среду и снижением её фильтрационных свойств. Однако с течением времени за счёт разрушения полимерной матрицы возможно постепенное восстановление проницаемости продуктивных зон. Для ускорения этого процесса возможно использование термочувствительных добавок или биодеградируемых компонентов, обеспечивающих контролируемую деструкцию состава в заданный период.

С экологической точки зрения применение данной композиции обладает рядом преимуществ. В отличие от традиционных цементных составов, образующих трудноразлагаемые барьеры, гелеобразная структура селективного материала со временем поддаётся естественной деградации, что снижает долгосрочное техногенное воздействие на пласт. Кроме того, использование неионогенных ПАВ минимизирует риск загрязнения пластовых вод токсичными компонентами, что особенно актуально в условиях экологически чувствительных районов. Дополнительным преимуществом является возможность модификации состава с применением биоразлагаемых стабилизаторов, что позволит снизить нагрузку на окружающую среду при утилизации бурового раствора и продуктов деградации геля.

Селективная композиция является перспективным инструментом для ликвидации осложнений, обусловленных потерями бурового раствора и нежелательными водопритоками. Её основные преимущества заключаются цв способности селективно взаимодействовать с высокопроницаемыми зонами продуктивного пласта, стабилизировать стенки скважины и ограничивать проникновение пластовых флюидов.

Однако для успешного внедрения данной технологии необходимы детальные лабораторные и полевые испытания, направленные на изучение устойчивости композиции в конкретных геолого-технических условиях, оптимизацию параметров гелеобразования и контроль за процессами деградации герметизирующего слоя, обеспечивая при этом сохранение продуктивности пласта.

Дальнейшее развитие данного направления может быть связано с совершенствованием рецептур герметизирующих составов, созданием адаптивных систем управления тампонажными материалами, а также внедрением цифровых технологий для мониторинга и прогнозирования их эффективности в реальном времени. Комплексный подход к решению проблемы поглощений позволит существенно повысить эффективность бурения и эксплуатационного обслуживания скважин, обеспечивая устойчивость нефтегазовых объектов в долгосрочной перспективе.

Заключение

В данной работе были рассмотрены механизмы поглощения бурового раствора, методы локализации зон поглощения, технологии применения тампонажных материалов, анализ осложнений при строительстве скважин А и Б, а также проведён обзор современных запатентованных решений. Внедрение инновационных технологий и методов борьбы с поглощением бурового раствора и проявлением пластовых флюидов способствует не только снижению затрат на строительство и ремонт скважин, но и повышению их эксплуатационной надёжности, а также минимизации экологических рисков, связанных с утечками бурового раствора и неконтролируемыми водопритоками.
