Введение

Изучение процессов растворения в карбонатных образцах имеет важное значение в геологии и нефтегазовой индустрии, поскольку оно позволяет лучше понимать изменения в пористой структуре горных пород и их влияние на проницаемость. Эти процессы играют ключевую роль в контексте извлечения и хранения углеводородных ресурсов в подземных образованиях, а также в процессах геологического хранения углекислого газа.

Карбонатные образцы, такие как кальцит, являются распространенными компонентами горных пород и коллекторов нефти и газа. Понимание их поровой структуры играет важную роль в процессах растворения и переноса углеводородов, а также в реакциях с агрессивными химическими средами, такими как соляная кислота.

Многие исследования были посвящены процессам растворения в продуктивных слоях с использованием реактивных транспортных моделей [1–3]. Также проводились эксперименты по растворению карбонатных пород различными кислотными растворами [4, 5].

Для создания трехмерных цифровых моделей карбонатных образцов стала широко применяться рентгеновская микрокомпьютерная томография [6–8]. Численные моделирования использовались для изучения процессов растворения пористых структур [9, 10]. При этом исследователи также изучали влияние масштабов образцов на изменение фронтов растворения [10].

Было проанализировано влияние соляной кислоты различных концентраций на пористость и проницаемость карбонатных пород [12, 13]. Кроме того, исследования охватывали влияние температуры на процессы растворения карбонатных образцов [14] и механизмы растворения в карбонатных образцах в условиях высокого давления [15]. Исследования также затрагивали вопросы влияния химического состава карбонатных пород на их растворимость [16].

Было исследовано влияние геометрии пор на эффективность процессов растворения в карбонатных образцах [17]. Изучено влияние воздействия разных видов кислотных составов на карбонатные породы при медленных скоростях [18].

В настоящей статье изучаются механизмы растворения карбонатных образцов и их влияние на основные характеристики этих образцов с помощью рентгеновского микрокомпьютерного томографа.

Для достижения этой цели были использованы 5 цилиндрических образцов карбоната. В каждый из них был закачан 12%-й раствор соляной кислоты с разной скоростью – от 0,5 до 32 мл/мин, а также были использованы дополнительные экспериментальные и цифровые данные образцов из работы [18].

Материалы и методы

Карбонатные образцы

Для выполнения физических экспериментов, связанных с процессом растворения, в данной работе используются 5 цилиндрических карбонатных образцов длиной и диаметром около 5 и 3 см соответственно. Эти образцы были взяты из геологического керна, извлеченного из карбонатного коллектора, расположенного в каменноугольной системе одного из нефтяных месторождений Республики Татарстан (рис. 1). Глубина залегания продуктивного пласта составляет 900–1000 м. Карбонатные породы коллектора являются известняками-грейнстоунами. На рис. 1 в верхнему ряду – фотографии входного и выходного слоев образцов, тогда как в нижнем ряду приведены фотографии образцов сбоку. При визуальном осмотре образцов трещины и каверны не были обнаружены.

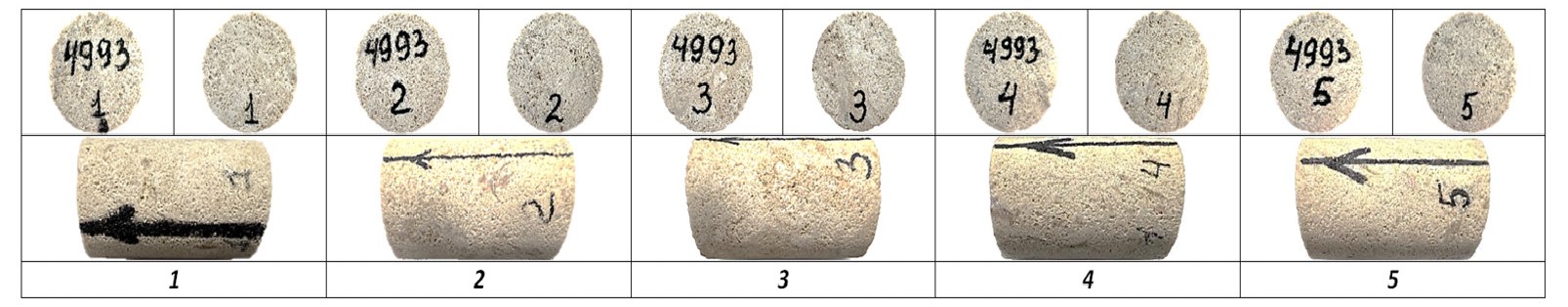

Рисунок 1. Фотографии образцов

Figure 1. Photos of samples

1 – образец №1 / Sample No. 1, 2 – образец №2 / Sample No. 2, 3 – образец №3 / Sample No. 3, 4 – образец №4 / Sample No. 4, 5 – образец №5 / Sample No. 5



Дополнительно были использованы результаты аналогичных экспериментов, проведенных на 8 образцах с аналогичными характеристиками [18]. Также имеются их обработанные цифровые модели, полученные с использованием микрокомпьютерной томографии с разрешением 18 мкм. Отличием результатов 8 образцов от образцов, использованных в эксперименте, является скорость закачки (1–8 мл/мин) и различные закачанные кислотные составы (12% и 18% HCl). Для удобства номера дополнительных образцов будут обозначены с добавлением в конце «.Ref», т.к. они используются в качестве референса.

В ходе проведения стандартных исследований образцы прошли через экстракцию углеводородов, очищение от солей и высушивание в аппаратах Сокслета. После чего были определены фильтрационно-емкостные и петрофизические свойства, включающие открытую пористость, объемную плотность и проницаемость образцов.

Минеральный состав образцов определялся с помощью рентгеновского дифрактометра Bruker D2 (рис. 2, а).

Эксперименты по закачке кислотного раствора

Перед проведением фильтрационнных экспериментов образцы сканировались с помощью рентгеновского микрокомпьютерного томографа General Electric V|tome|X S240 (рис. 2, б) с разрешением около 18 мкм.

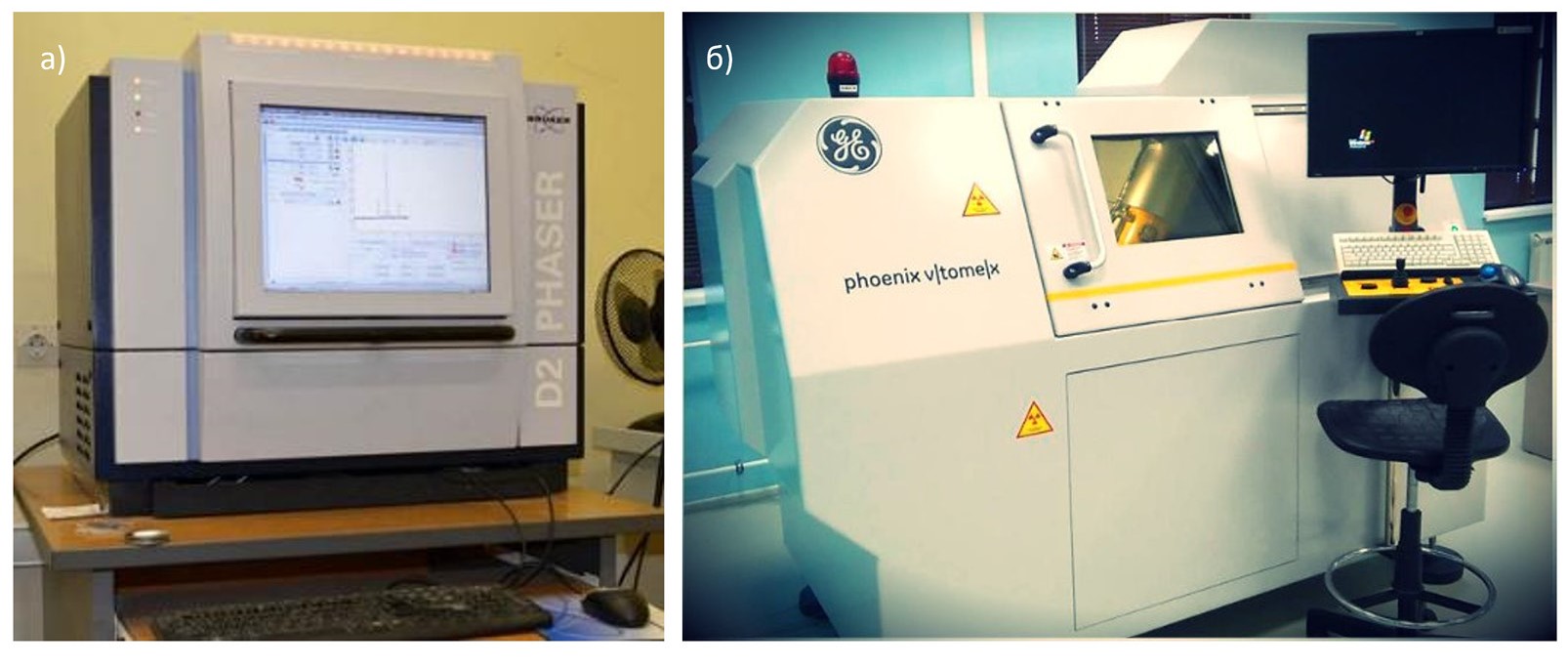

Рисунок 2. Использованные аппараты для определения минерального состава и сканирования образцов

Figure 2. Equipment used to determine the mineral composition and scan samples

а) рентгеновский дифрактометр Bruker D2 / X-ray diffractometer Bruker D2; б) рентгеновский микрокомпьютерный томограф General Electric V|tome|X S240 / X-ray microcomputer-based tomograph General Electric V|tome|X S240



При проведении фильтрационных экспериментов для соответствующих образцов использовалась модельная пластовая вода (раствор NaCl 2% мас.). В качестве кислотного раствора был использован 12%-й раствор соляной кислоты (HCl). Скорость закачки растворов в образцы варьировалась от 0,5 до 32 мл/мин.

Фильтрационные эксперименты по закачке 2%-го раствора хлорида натрия (NaCl) и растворов соляной кислоты (HCl) проводились с помощью электронной установки для испытания пород Wille Geotechnik Y1000 (рис. 3, а). Схематическая иллюстрация процедуры экспериментов представлена на рис. 3 (б).

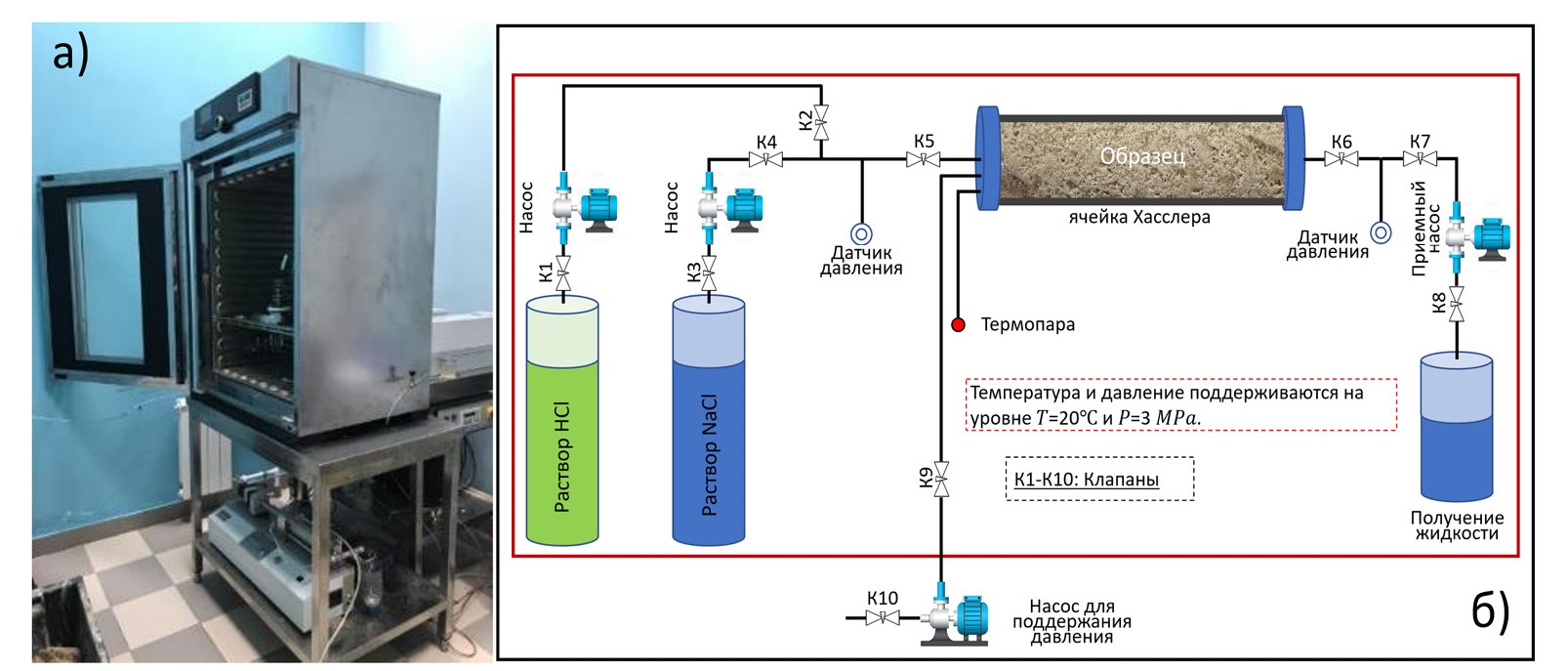

Рисунок 3. Аппарат и процедура фильтрационных экспериментов

Figure 3. Equipment and Procedure of filtration experiments

а) установка Wille Geotechnik Y1000 / Wille Geotechnik Y1000 Installation ; б) схема процедуры экспериментов / experimental procedure diagram



Образец насыщался 2%-м раствором NaCl и выдерживался в течение 12 ч при температуре 20°С и давлении 3 МПа (пластовые условия).

После этого в образец закачивался 2%-й раствор NaCl и измерялся перепад давления в образце после его стабилизации. Далее клапаны К3 и К4 закрываются, а клапаны К1 и К2 открываются, затем в образец закачивается раствор HCl до прорыва. После завершения закачки растворов HCl в образец снова закачивается 2%-й раствор NaCl для измерения перепада давления в образце, пока оно не стабилизируется. Затем каждый образец подвергался сухому сканированию рентгеновским микрокомпьютерным томографом. Все экспериментальные данные записываются на компьютер. Все эксперименты проводились при постоянных температуре и давлении – 20°С и 3 МПа соответственно. Процедура восстановления смачиваемости не была проведена. Кислота не была ингибирована. Система не останавливалась для кислотной ванны.

Абсолютная проницаемость образцов по воде рассчитана согласно линейному закону Дарси:

K=μLQ / ∆PF (1)

где K – абсолютная проницаемость, м²; μ – динамическая вязкость, Па•с; L – длина образца, м; Q – объемный расход, м³/с; ΔP – перепад давления на торцах образца, Па; F – площадь поперечного сечения образца, м².

Рентгеновская компьютерная томография

Принцип функционирования метода рентгеновской томографии заключается в получении последовательности рентгеновских изображений объекта, которые после этого обрабатываются с использованием программных методов для создания объемного изображения. В данной методике ключевой единицей, определяющей разрешение трёхмерной модели объекта, является воксель. Воксели аналогичны пикселям, но применяются в трёхмерном пространстве. Результатом восстановления трёхмерного изображения является трёхмерный массив вокселей, выстроенных в соответствии с координатными осями X, Y, Z. Единичный срез толщиной в один воксель обычно называется слайсом. В статье цифровая модель образцов содержит около 1800 x 1800 x 3000 слайсов в трёх направлениях соответственно.

Обработка и расчёт характеристик объёмной модели производились в специализированной программе Avizo [19], позволяющей создавать 3D модели образцов и проводить расчеты микроскопических и макроскопических свойств.

Обработка полученной цифровой модели образцов состоит из нескольких обязательных операций, таких как вырезка, удаление шумов и сегментация. Вырезка производилась с целью удаления нежелательных граничных шумов. Фильтрация цифровых данных проведена с целью удаления шумов и артефактов непосредственно внутри образца. Для фильтрации был использован медианный фильтр, который является наиболее предпочтительным при разрешении рентгеновской томографии около 18 микронов [18]. После фильтрации была выполнена сегментация порового пространства с помощью модуля «Interactive Thresholding» в Avizo, в котором определялось пороговое значение границы серого для адекватного отделения порового пространства от твёрдого скелета.

Результаты и их обсуждения

Результаты физических экспериментов по растворению образцов

Перед проведением экспериментов по закачке кислоты в образцы были определены их фильтрационные и петрофизические свойства (табл. 1). Данные по дополнительным образцам также включены в таблицу. Образцы имеют схожие размеры, но различаются по объёму пор, пористости и проницаемости. Если сравнить значения пористости и проницаемости в представленных образцах, можно заметить, что образцы с более высокой пористостью имеют более высокие значения проницаемости.



Таблица 1. Фильтрационно-ёмкостные свойства и минеральный состав образцов

Table 1. Properties and mineral composition of samples

Образец Sample	Длина, см Length, cm	Диаметр, см Diameter, cm	Пористость, % Porosity, %	Проницаемость, мД Permeability, mD	Минеральный состав, % Mineral composition, %
					кальцит calcite	доломит dolomite	кварц quartz
1	4,93	2,98	22,39	642,18	99	<1	1
2	4,92	2,96	23,05	920,64	100	-	<1
3	4,93	2,99	27,17	635,03	100	-	-
4	4,95	2,98	21,91	816,65	100	-	-
5	4,92	2,98	18,05	406,67	100	-	-
2.Ref	5,02	2,97	20,62	434,49	100	-	-
7.Ref	5,01	2,98	20,92	721,04	99	-	1
9.Ref	5,02	2,98	20,67	135,13	100	-	-
10.Ref	5,02	2,98	19,02	289,94	99	-	1
11.Ref	5,01	2,98	19,58	394,71	99	-	1
12.Ref	5,03	2,98	18,34	202,34	100	-	-
13.Ref	5,03	2,98	20,04	458,86	100	-	-
18.Ref	5,02	2,99	11,16	153,68	100	-	-



Также был определен минеральный состав образцов, который показывает, что все образцы практически нацело сложены кальцитом (табл. 1). Лишь в нескольких изученных образцах обнаружена небольшая доля кварца, не превышающая 1%. Это указывает, что все изученные образцы являются в высокой степени однородными по составу, что исключает влияние этого параметра при сравнении эффективностей взаимодействия образцов с кислотными составами.

После стандартных исследований были проведены эксперименты по закачке кислоты в образцы, результаты которых показаны в табл. 2. На рис. 4 показаны фотографии образцов после закачки кислотного раствора. Фотографии образцов после закачки кислоты показывают, что почти во всех образцах были прорывы, кроме образца 1.



Таблица 2. Результаты фильтрационных испытаний

Table 2. Results of experimental tests

Образец Sample	Раствор HCl, мас. % HCl solution, wt. %	Скорость закачки, мл/мин Injection rate, ml/min	Пористость до закачки кислоты, % Porosity before acid injection, %	Пористость после растворения, % Porosity after dissolution, %	Проницаемость, мД Permeability, mD		PVbt
					до растворения before dissolution	после растворения after dissolution
1	12	0,5	22,84	32,65	642,18	918,89	-
18.Ref	12	1	11,16	-	153,68	1083,15	1,20
9.Ref	12	2	20,67	-	135,13	516,91	3,20
13.Ref	12	4	20,04	-	458,86	4153,61	4,40
7.Ref	12	8	20,92	-	721,04	3900,88	4,20
2	12	12	23,94	30,61	920,64	2391,17	5,81
3	12	16	27,74	32,46	635,03	3331,20	4,50
4	12	25	22,41	28,13	816,65	3889,23	6,31
5	12	32	18,72	23,31	406,67	3009,90	6,19
12.Ref	18	1	18,34	-	202,34	516,91	2,6
10.Ref	18	2	19,02	-	289,94	990,77	2,9
11.Ref	18	4	19,58	-	394,71	4424,37	2,7
2.Ref	18	8	20,62	-	434,49	3849,42	2,4

PV_bt – закачанный поровый объём кислотного раствора / injected pore volume of acid solution

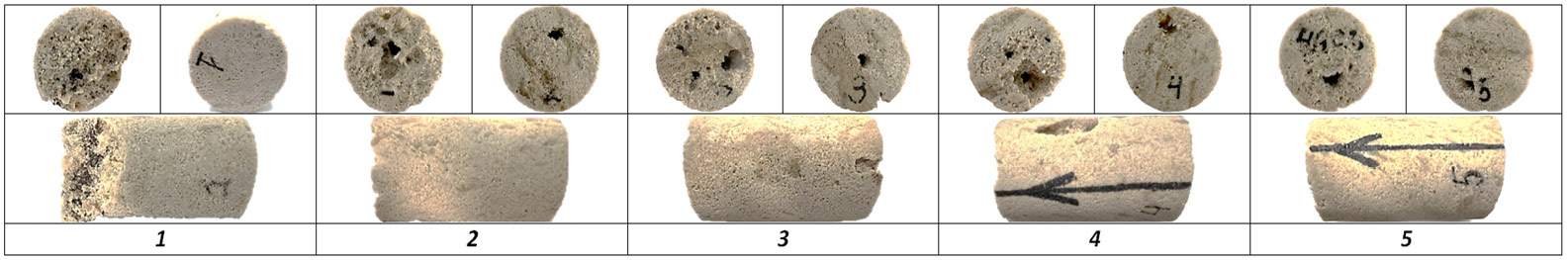

Рисунок 4. Фотографии образцов после закачки кислотного раствора

Figure 4. Photos of samples after injection of acid solution

1 – образец №1 / Sample No. 1, 2 – образец №2 / Sample No. 2, 3 – образец №3 / Sample No. 3, 4 – образец №4 / Sample No. 4, 5 – образец №5 / Sample No. 5



В образце 1 наблюдался процесс растворения породы у входного торца вследствие низкой скорости закачки кислотного раствора, в остальных экспериментах образовались червоточины с прорывом образца.

При анализе изменений основных параметров всех образцов за счет растворения был выявлен ряд особенностей.

Образцы, которые подвергались воздействию 12%-го раствора, имели разнообразные изменения пористости и проницаемости.

Экспериментальные значения пористости дополнительных образцов после растворения отсутствовали, таким образом, не удалось оценить изменения пористости в дополнительных образцах.

Изменений пористости в основных 5 образцах замечено не было. Наибольший прирост пористости наблюдался в образце 1 за счёт сильного растворения входной области. Образцы со сравнительно высоким приростом пористости показали не совсем однозначную связь с изменением проницаемости.

Наибольший прирост проницаемости после растворения наблюдался в образцах 18.Ref, 13.Ref и 5. Наименьший прирост был в образце 2.

Наблюдались разные реакции на изменения скорости закачки. Определенные образцы показали значительный прирост проницаемости при увеличении скорости, в то время как для других образцов такие изменения могли быть менее выраженными. С увеличением скорости закачки наблюдался и рост PVbt. В образце 1 не было выявлено прорыва кислоты, следовательно, значение параметра PVbt для данного образца не было определено.

В данных эксперимента с закачкой 18%-го раствора в образцы был замечен наибольший прирост проницаемости в 11.Ref. и 2.Ref. Учитывая диапазон скоростей, раствор в них закачивался с относительно средней скоростью закачки (4, 8 мл/мин). Следует отметить, что поровый объём, который необходим для прорыва в случае закачки 18%-го раствора, практически оставался неизменным в образцах.

Изменения основных параметров карбонатных образцов при растворении показали не совсем однозначный паттерн, который может быть связан с особенностями изменения в их структуре.

Создание 3D цифровой модели образцов

В этом разделе представляются результаты работ по созданию 3D цифровой модели основных 5 образцов по их рентгеновским снимкам. Также были получены данные дополнительных образцов по микрокомпьютерной томографии с аналогичным разрешением. Цифровые данные представляют собой трехмерный массив вокселей, выстроенных в соответствии с координатными осями X, Y, Z.

Каждому вокселю в изображениях образца присваивается значение рентгеновской плотности, измеряемое в условных единицах шкалы линейного ослабления излучения относительно воздуха. В данном случае оно изменяется в диапазоне от 0 до 65535 ед. На рис. 5 показаны срезы сырых изображений образцов до и после растворения соляной кислотой. Кислотный раствор был закачан слева направо.

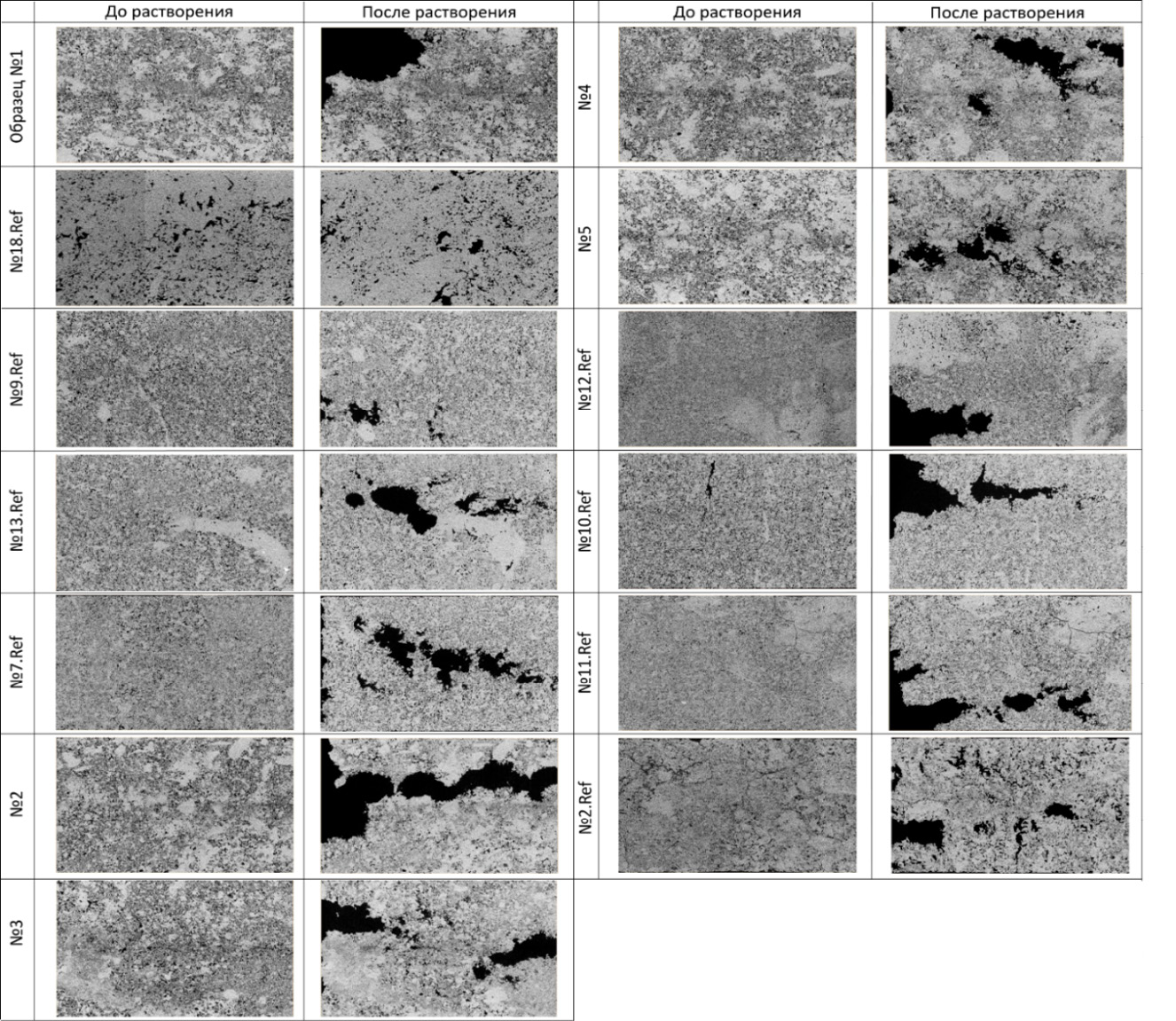

Рисунок 5. Сырые изображения образцов до и после растворения породы

Figure 5. Raw images of samples before and after rock dissolution



Как видно из срезов образцов, были обнаружены микротрещины и уплотнённые области, которые могли стать причиной разброса изменения проницаемостей (табл. 2). В основных 5 образцах не были обнаружены ярко выраженные трещины, в то время как в дополнительных образцах присутствовали микротрещины и микрокаверны. Следует отметить, что качество снимков дополнительных образцов было ниже, чем основных 5 образцах. Таким образом, требовалась тщательная обработка изображений образцов.

Изображения образцов были обработаны путём удаления нежелательных шумов. Перед наложением фильтров границы изображения были срезаны до краев цилиндра. В итоге количество слайсов в трёх направлениях были сокращены до ~1600 х 1600 х 2600 слайсов.

После этого была проведена фильтрация изображений образцов и их сегментация. Была выбрана определенная прямоугольная область на одном из срезов образца 3 с целью демонстрации результатов фильтрации и сегментации. На рис. 6 приведено сопоставление оригинального изображения с изображением после применения фильтрации, а также их сегментации на примере образца 3. Следует отметить, что распределение серого цвета было отрегулировано с целью показа результатов фильтрации, на которых видно, что шумы, которые присутствовали в оригинальном изображении, были разглажены. В зависимости от структуры, состава и от процесса сканирования границы распределения плотности поглощения рентгеновских лучей изменяются по-разному – также, как и их границы серого, устанавливаемые для сегментации порового пространства в модуле Interactive thresholding. Значения верхнего порога для сегментации были определены путём визуального анализа срезов, и они отличались для каждого образца (табл. 3). В свою очередь по бинарным данным образцов были рассчитаны их пористости (табл. 3). Расчеты пористости, проведенные на основе сегментированных изображений образцов, продемонстрировали хорошие результаты. Отклонения от экспериментальной пористости варьируются, но в целом остаются на относительно низком уровне для 5 образцов (~10%). В дополнительных образцах отклонения пористости больше (~15%) в связи с тем, что качество их рентгеновских снимков было относительно ниже. Отклонение означает разницу между измеренной пористостью на изображениях и фактическим значением пористости, полученным экспериментально. Дело в том, что некоторым порам в образцах недостаточно разрешения в 18 мкм (sub-resolution porosity). В некоторых случаях для карбонатных пород даже разрешение в 1 мкм является недостаточным [20].



Таблица 3. Результаты расчета пористости по изображениям

Table 3. Results of porosity calculation from images

Образец Sample		Пористость по изображению, % Porosity by image, %	Экспериментальная пористость, % Experimental porosity, %	Отклонение, % Deviation, %	Порог серого Gray threshold
1	до / before	20,21	22,39	9,75	25300
	после / after	29,63	32,65	9,24	30400
2	до / before	21,01	23,05	8,84	21570
	после / after	28,07	30,61	8,31	24100
3	до / before	24,73	27,17	8,97	26900
	после / after	29,81	32,46	8,15	28850
4	до / before	19,80	21,91	9,63	11240
	после / after	25,54	28,13	9,22	27930
5	до / before	16,33	18,05	9,51	24800
	после / after	21,30	23,31	8,61	24990
2.Ref	до / before	17,36	20,62	15,79	26800
	после / after	26,58	-	-	23000
7.Ref	до / before	17,95	20,92	14,17	28900
	после / after	26,90	-	-	19900
9.Ref	до / before	17,94	20,67	13,21	21450
	после / after	19,94	-	-	22900
10.Ref	до / before	16,28	19,02	14,39	21250
	после / after	25,51	-	-	34200
11.Ref	до / before	17,01	19,58	13,14	29150
	после / after	24,40	-	-	23900
12.Ref	до / before	15,57	18,34	15,13	28650
	после / after	20,94	-	-	23650
13.Ref	до / before	17,00	20,04	15,19	23250
	после / after	22,67	-	-	2500
18.Ref	до / before	10,11	11,16	9,41	10250
	после / after	13,56	-	-	17200

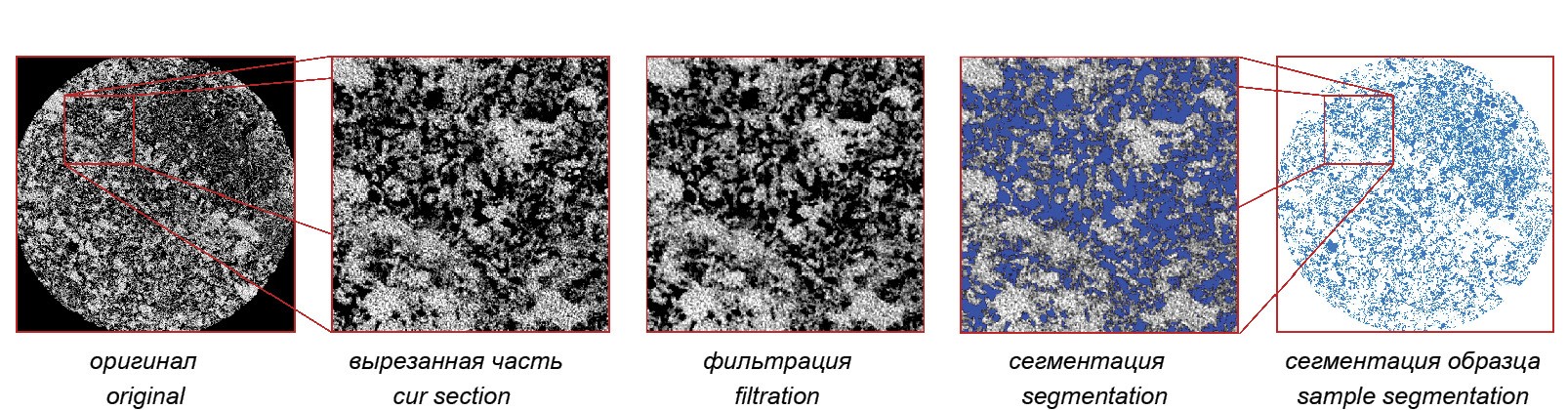

Рисунок 6. Результаты фильтрации и сегментации изображений образца 3

Figure 6. Results of filtering and segmentation of sample 3 images



Такие отклонения связаны, в первую очередь, с качеством снимков, которое определяется разрешением рентгеновского микрокомпьютерного томографа. Также влияют условия и параметры съёмок, которые для каждого образца подстраивались оператором отдельно. Все эти факторы влияют на значения оттенков серого, отражающих коэффициент поглощения рентгеновского излучения материалом. Оно в значительной мере зависит от минерального состава пород. Поскольку для каждого образца требуется настройка индивидуальных параметров съёмки, это смещает значения оттенков серого для одних и тех же плотностных элементов в разных образцах.

На рис. 7, 8 показаны результаты объёмного рендеринга сегментированного порового пространства образцов до и после растворения, а также расчётов усреднённой пористости по длине образцов в различных концентрациях. Тёмно-синий цвет показывает поровое пространство. Направление закачки на рис. 7, 8 происходит слева направо. Синие и оранжевые линии показывают распределение пористости до и после растворения соответственно. Следует отметить, что для визуализации червоточин в 3D моделях образцов после растворения прозрачность была увеличена.

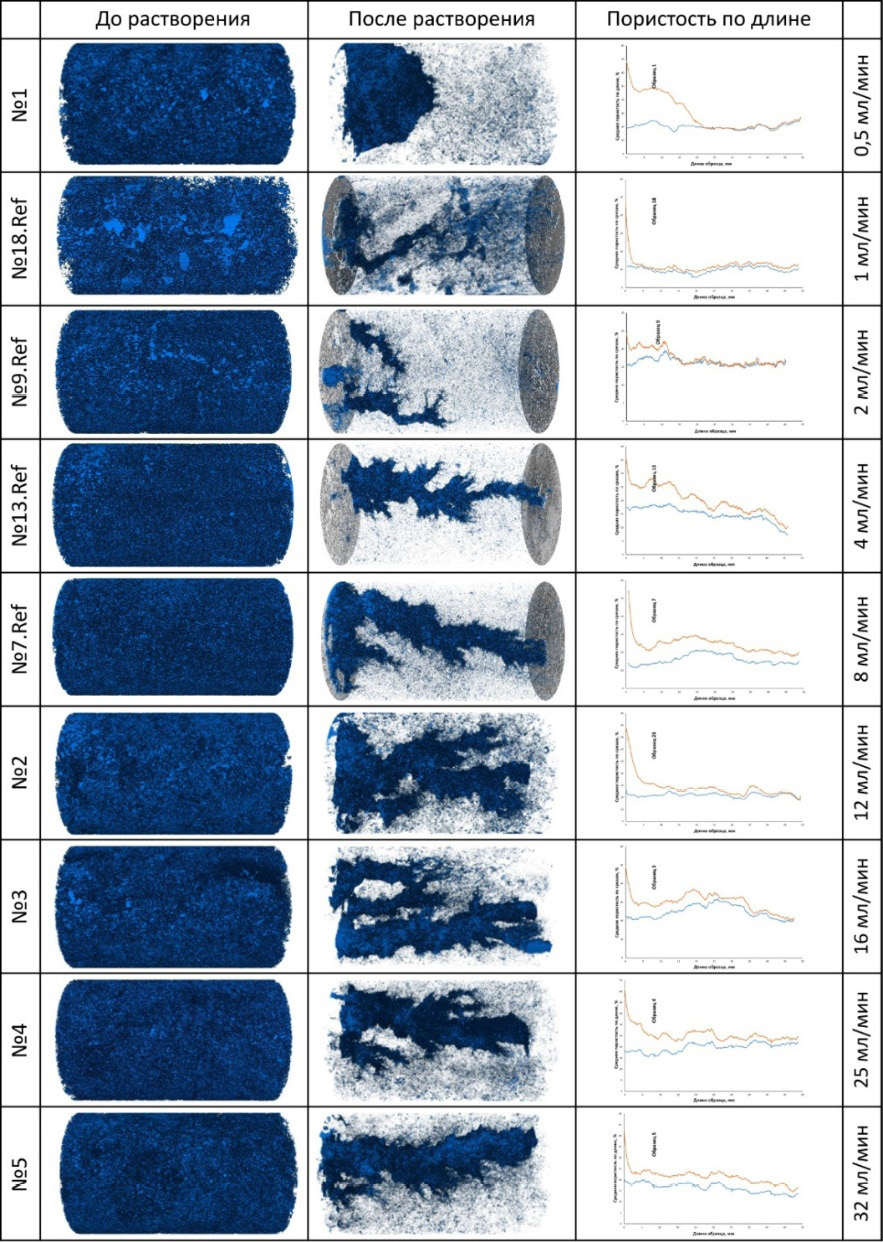

Рисунок 7. Поровые пространства образцов и распределение пористости по длине образцов до и после растворения при закачке 12%-го раствора HCl

Figure 7. Pore spaces of samples and porosity distribution along the length of samples before and after dissolution when injecting a 12% HCl solution

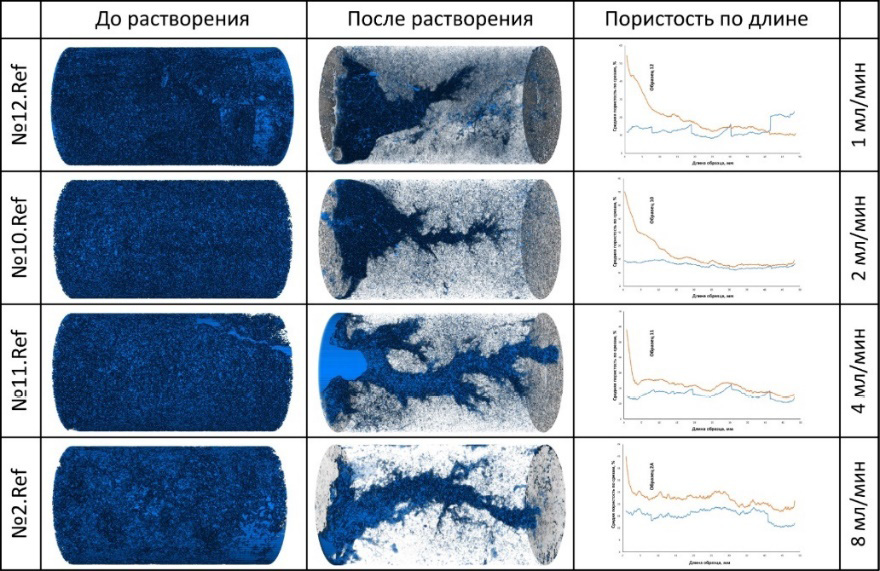

Рисунок 8. Поровые пространства образцов и распределение пористости по длине образцов до и после растворения при закачке 18% HCl

Figure 8. Pore spaces of samples and porosity distribution along the length of samples before and after dissolution when injecting a 18% HCL solution



По созданным 3D цифровым моделям образцов, а также по распределению пористости по длине образцов можно увидеть особенности механизмов растворения образцов.

Поровое пространство в образцах, где закачивался 12%-й раствор соляной кислоты, претерпело существенные изменения. В образце 1 наблюдается режим поверхностного растворения из-за низкой скорости закачки, и поэтому не наблюдался прорыв кислотного раствора через образец. В образце 18.Ref в целом наблюдалось однородное растворение, однако была замечена маленькая диагональная червоточина. До растворения в этом образце количество пор было меньше, что также подтверждается экспериментальными данными (табл. 1). Однако размеры пор были сравнительно больше, чем у остальных образцов. Заметный прирост проницаемости (табл. 2), возможно, связан с повсеместным увеличением этих пор и их соединённостью.

В остальных образцах заметны признаки режимов разветвлённого и доминирующего (червоточины) растворения. При низких скоростях потока, а именно 1 и 2 мл/мин, наблюдается значительное интенсивное растворение породы, в основном, в начальной части образцов. По мере увеличения скорости закачки и закачанного порового объема кислоты толщина червоточин увеличивается. При высоких скоростях потока (12–32 мл/мин) наблюдается утолщение червоточин.

При введении 18%-го раствора HCl со скоростью 1 и 2 мл/мин также начинается интенсивное растворение входной части, а паттерн растворения развивается от конического к доминирующему. По мере увеличения скорости закачки также развиваются доминирующие червоточины. Такие изменения свидетельствует о сложном процессе растворения породы, который характеризуется конкуренцией между переносом раствора и взаимодействием кислоты с породой, а также различной неоднородностью в распределении пор и проницаемости.

В целом при закачке раствора соляной кислоты различных концентраций было замечено, что в обоих случаях в образцах 13.Ref, 5, 11.Ref, 2.Ref, где были наибольшие приросты проницаемости, развивается одна доминирующая червоточина.

Заключение

В настоящей статье было экспериментально изучено растворение образцов карбонатной породы с применением рентгеновской микрокомпьютерной томографии с пространственным разрешением в 18 мкм. Результаты исследования выявили, что различные образцы, обладающие разными характеристиками пористости и проницаемости, реагируют по-разному на воздействие соляной кислоты. Конкретные результаты включают увеличение пористости и проницаемости после растворения. Наибольшие приросты пористости и проницаемости наблюдались при более высоких концентрациях и скоростях закачки кислоты.

Установлены различные механизмы растворения, включая червоточины, разветвлённое растворение и поверхностное растворение. Скорость закачки кислоты имела влияние на эти механизмы.

При введении 18%-го раствора HCl поровый объём, необходимый для прорыва, оставался почти постоянным.

Замечено, что наибольшие приросты проницаемости наблюдались при относительно высоких скоростях, а также в обоих случаях (при закачке 12%-го и 18%-го растворов HCl) развивалась одна доминирующая червоточина.

Исследование подчеркнуло сложность процесса растворения породы, который зависит от множества факторов, включая свойства породы, скорость закачки, концентрацию кислоты и даже индивидуальные структурные характеристики образцов.

Полученные результаты демонстрируют значимость применения рентгеновской компьютерной томографии для более глубокого понимания процессов растворения в геологических и инженерных исследованиях. Этот метод позволяет создавать трёхмерные модели и более точно определять изменения в структуре породы.

Дальнейшие исследования будут направлены на оптимизацию условий воздействия кислотных растворов для достижения наиболее эффективных результатов, а также на изучение изменения смачиваемости пород в результате растворения.
