About flooding of low-permeable formations

Full Text

Введение

При разработке классических коллекторов с высокой проницаемостью разделить эффекты от поддержания пластового давление (далее – ППД), один из которых связан с передачей импульса или градиента давления, второй – с процессом вытеснения нефти, проблематично, потому что скорости продвижения фронта нагнетаемых вод и передачи импульса давления сопоставимые. При аномально низких проницаемостях можно выделить оба эффекта по отдельности, а, точнее, увидеть ситуацию, когда импульс давления подошёл к зоне отбора, и наблюдается восстановление пластового давления (Рпл), но роста обводнённости при этом не происходит. В данном случае скорость фронта нагнетаемых вод (далее – ФНВ) значительно меньше, чем скорость передачи импульса. Происходит капиллярная пропитка, и вода вытесняет нефть, хотя и с малой скоростью, и в этом смысле система ППД эффективна и работает.

Поскольку продвижение фронта нагнетания идёт с низкой скоростью, вокруг нагнетательных скважин создаются зоны высокого давления. Увеличение устьевого давления для повышения закачки будет приводить к негативным эффектам в виде возникновения трещин автоматического гидравлического разрыва пласта (далее – авто-ГРП) и формированию галерей трещин. Однако этот же эффект создает благоприятные условия для организации циклического заводнения. За счёт созданной зоны высокого давления даже после остановки ППД окружающие добывающие скважины продолжают работать без потерь. После расформирования накачанной зоны система ППД снова запускается.

На традиционных коллекторах увеличение проницаемости на 1 мД незначительно и неощутимо, а на низкопроницаемых коллекторах подчас происходит аналогичное изменение проницаемости в два, а иногда и в три раза. В таких условиях влияние фаций сказывается сильнее. Граница разных фаций может создавать эффект непроницаемого барьера, канальные фации могут служить для быстрого продвижения закачки в совершенно неожиданном направлении. Без учёта этих явлений невозможно создать эффективную стратегию разработки пласта.

В настоящей работе на примере месторождения, скважины которого вскрывают низкопроницаемые ачимовские горизонты со средней проницаемостью ≈2 мД, показано влияние различий геологического строения в разных частях месторождения на выбор стратегии разработки и эффективных мероприятий по повышению нефтеотдачи и снижению операционных затрат.

Об энергетике ачимовского объекта

Разработка ачимовского объекта на рассматриваемом месторождении началась в 2003 г. Объект состоит из трёх пластов (Ач1, Ач2 и Ач3) со средней проницаемостью менее 1 мД на западе и до 10 мД на восточном крае. Система разработки площадная девятиточечная, по сетке 500х500. Средний дебит нефти скважин составляет 6 т/сут при обводненности в 67%, темп отбора от текущих извлекаемых запасов ТИЗ 5,6%.

Погружение в анализ разработки ачимовского объекта началось с вопроса эффективности системы ППД, а именно её работоспособности как таковой. На объекте в течение длительного времени держалась компенсация в среднем выше 200%, а в некоторых областях выше 300%, но напрямую на работе добывающего фонда это не отражалось: не происходило соразмерного роста добычи жидкости, резкого роста обводнённости. Что не менее важно, согласно замерам пластового давления в зоне отбора, давление сильно снижено.

Встал вопрос, а работает ли система ППД в принципе на этом объекте? И если работает, есть ли необходимость увеличить устьевое давление для увеличения приемистости нагнетательных скважин?

Для ответа на эти вопросы был проведён анализ замеров пластового давления по данным гидродинамических исследований (далее – ГДИС). По результатам анализа построена карта изобар. Поскольку все сква жины разрабатываются с гидравлическим разрывом пласта (далее – ГРП), то при построении карты изобар также были учтены трещины ГРП по скважинам.

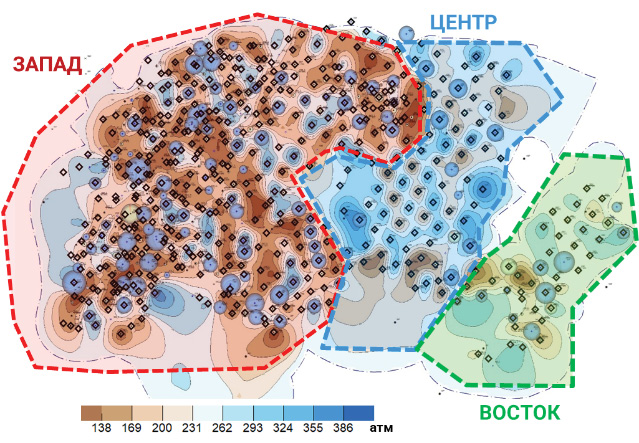

Рисунок 1. Карта изобар объекта Ач

Figure 1. Isobar chart of productive Ach formation

По темпам выравнивания давления между нагнетательными и добывающими скважинами выделяются три зоны: условно Запад, Центр и Восток (рис. 1).

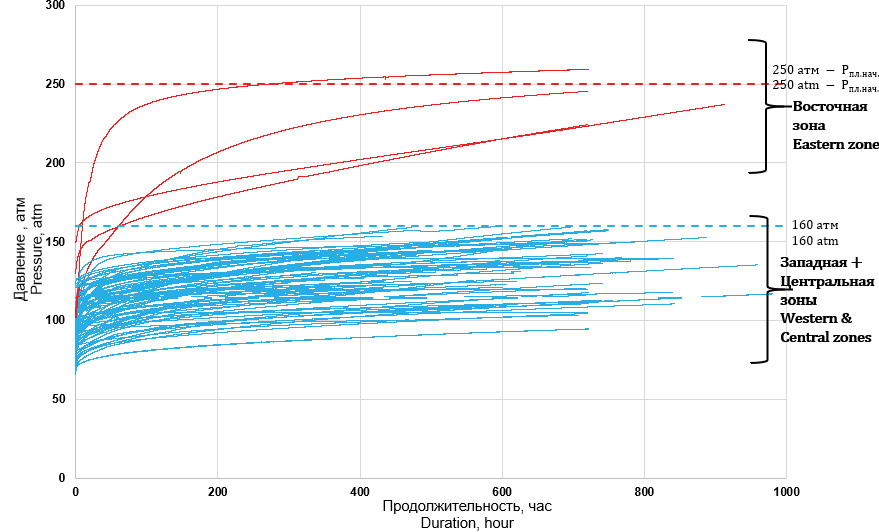

Наблюдается различный характер кривых восстановления давления (далее – КВД) для Восточной и Западно-Центральной зон. По Восточной зоне значения устремляются к 250 атм, что не наблюдается в случае Западно-Центральной зоны – оценка пластового давления по последним точкам КВД не превышает значения в 160 атм (рис. 2). Скорость изменения давлений показывает различную реакцию пласта на закачку, что позволяет разделить месторождение на зоны с принципиально разными механизмами вытеснения.

Рисунок 2. Кривые восстановления давления

Figure 2. Pressure buildup curves

Разобраться в причинах, вызывающих вышеобозначенные вопросы, используя традиционные подходы, в текущем геологическом представлении не удалось. Было принято решение углубляться в изучение геологического строения: выполнить детальную корреляцию отдельных пластов в ачимовской толще, сделать анализ фациального и литологического строения.

Характерной особенностью этого пласта является наличие скоплений нефти в линзах песчано-алевритистых пород разной протяжённости. Продуктивные горизонты неокомского возраста имеют сложное клиноформное строение и состоят из частого чередования прослоев песчаников и глин преимущественно малой толщины. Формирование клиноформных тел происходило в результате сноса кластического материала в западном и северо-западном направлении.

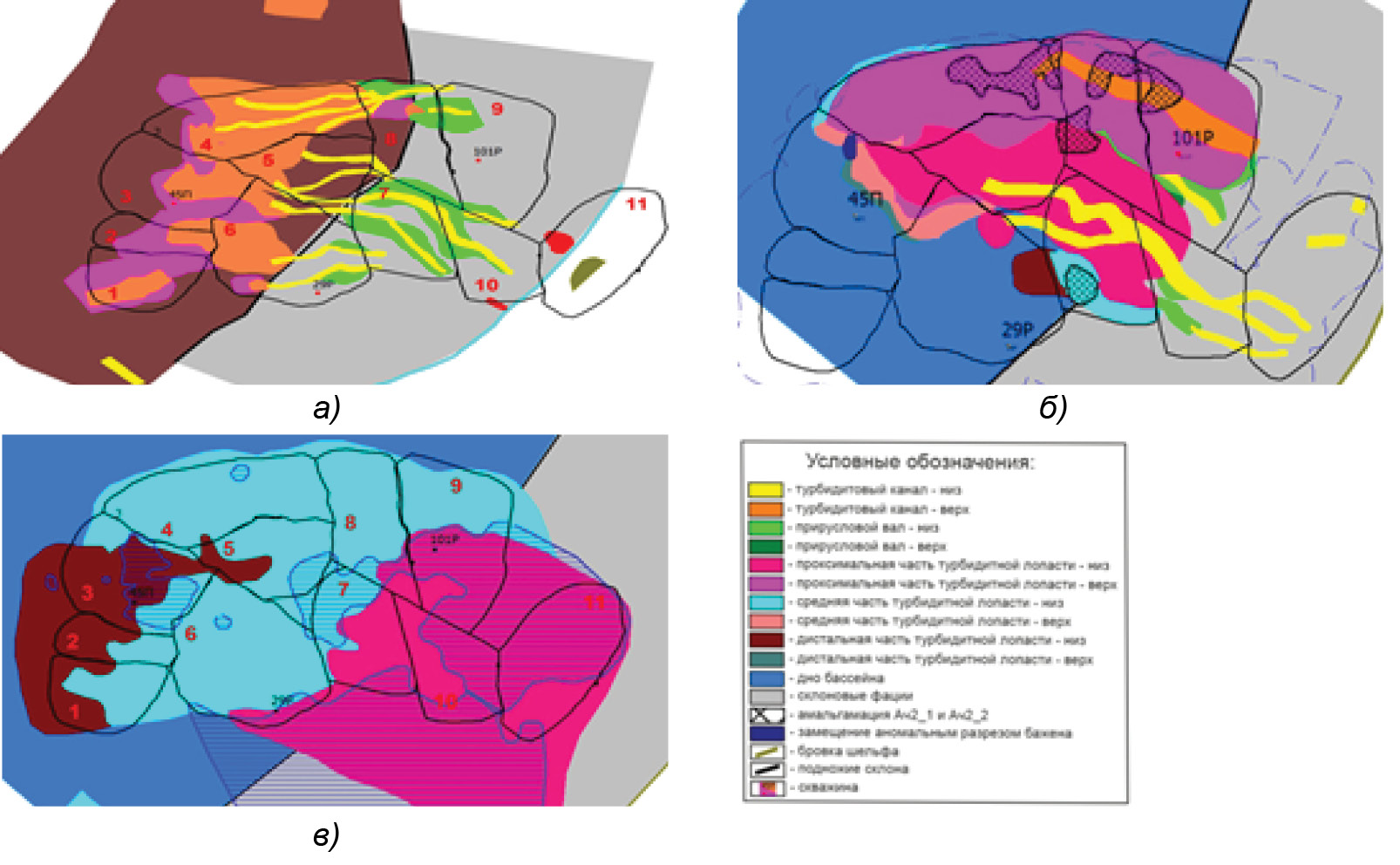

На основании концептуальной модели месторождения выделены основные фации и построены фациальные карты по пластам. В границах месторождения выявлены:

- зона аномального бажена с естественной трещиноватостью, включённого в ачимовский горизонт в восточной части месторождения;

- зоны турбидитовых каналов с повышенными фильтрационными свойствами, создающими анизотропию свойств в восточной части;

- относительно однородная по фильтрационно-ёмкостным свойствам (далее – ФЕС) западная низкопроницаемая зона (рис. 3).

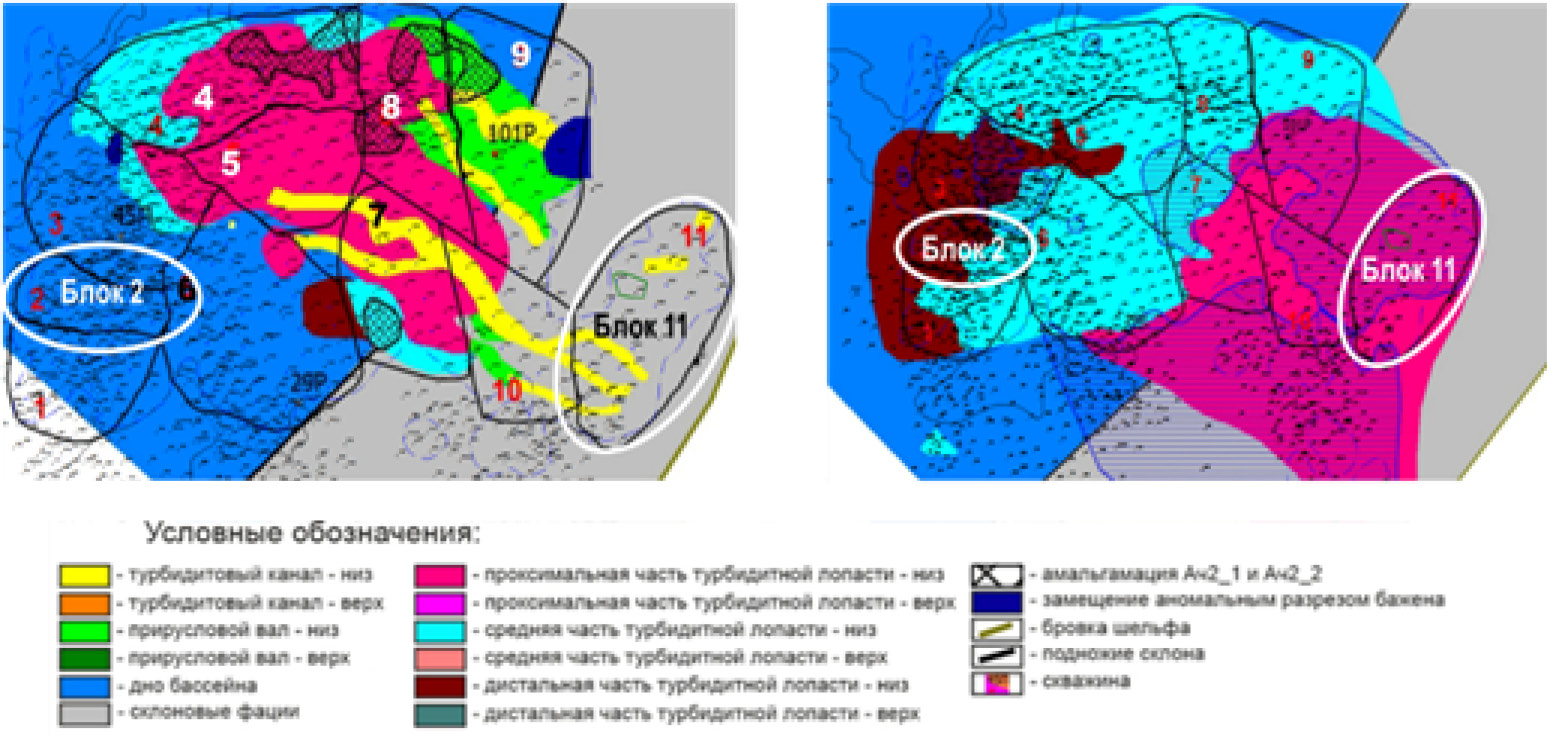

Рисунок 3. Фациальные карты по пластам

Figure 3. Facial maps of formations

а) Ач1 / Ach1; б) Ач2/1 / Ach2/1; в) Ач2/2 / Ach2/2

Получив фациальные карты и сделав сопоставления параметров разработки по блокам, появились ответы на многие поставленные вопросы. Работа блока в схожих фациальных условиях имеет одинаковый характер (рис. 4).

Рисунок 4. Работа блоков со схожим фациальным строением. Карты фаций пластов

Figure 4. Performance of blocks with similar facies structure. Facial maps

а) блок 10 / block 7; б) блок 7 / block 7; в) Ач1/2 / Ach1/2; г) Ач2/3 / Ach2/3; д) Ач3 / Ach3

Фациальное строение востока и запада объекта Ач сильно различается. Западная часть (турбидитовая лопасть) характеризуется относительной однородностью свойств. Здесь не выделено зон с улучшенными фильтрационными свойствами благодаря турбидитовым каналам или естественной трещиноватости. Соответственно, и работа скважин в этих частях очень разная.

В блоке 2, который находится на западном участке, классическое фронтальное вытеснение. В блоке 7 характер работы скважин более хаотичный, осложнён влиянием канальных фаций и аномальным баженом (рис. 5). Это говорит о том, что к раз- личным зонам – Запад, Центр и Восток – необходимо отнестись с точки зрения разработки по-разному.

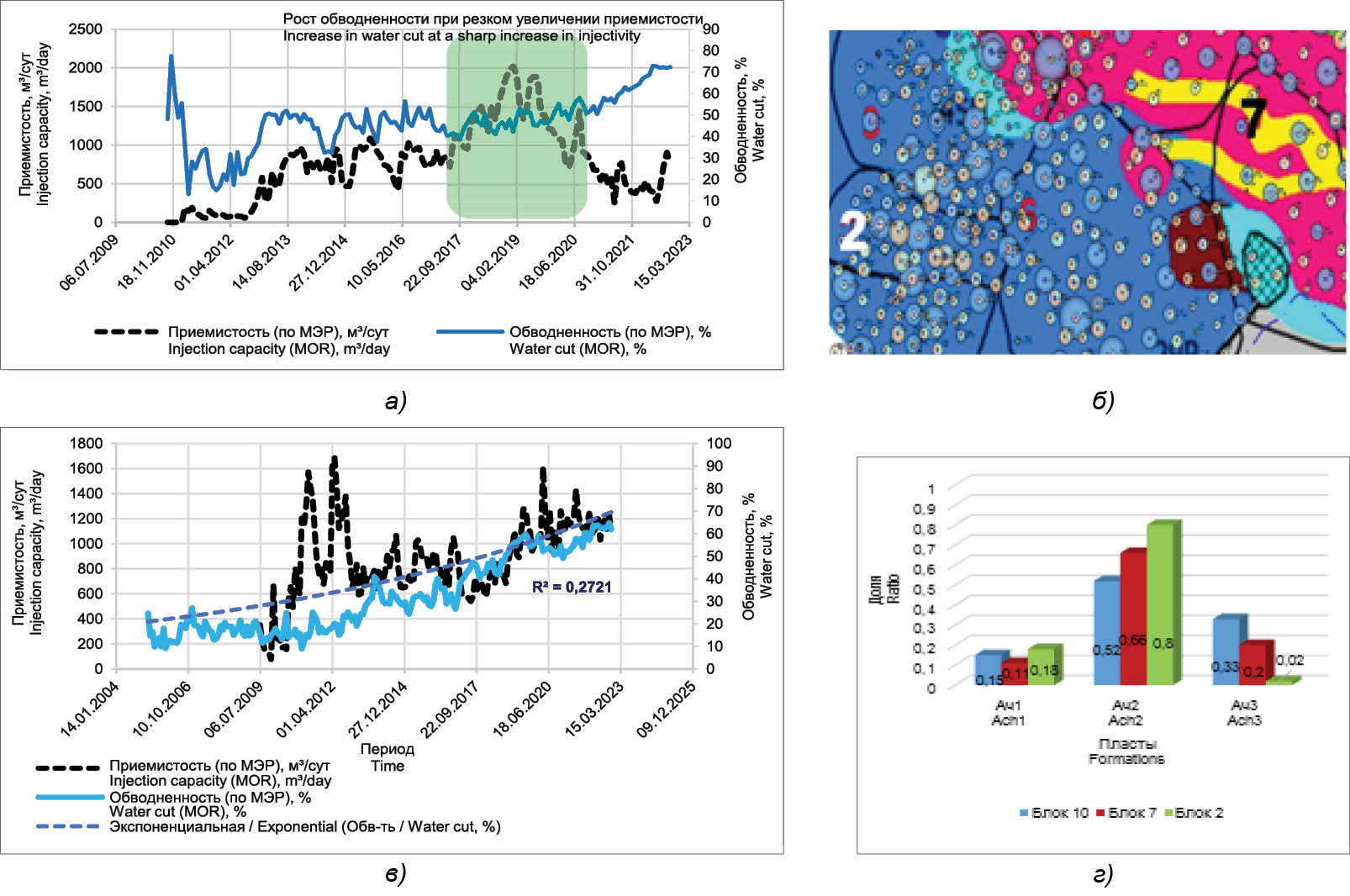

Рисунок 5. Сравнение работы блоков 7 и 2 в разных фациальных условиях

Figure 5. Comparison of the operation of blocks 7 and 2 in different facial conditions

а) блок 7 / block 7; б) фациальная карта пласта Ач2/1 / Facial map of Ach formation 2/1; в) блок 2 / block 2; г) доли вскрытия пластов Ач1, Ач2, Ач3 в разных блоках / Completion well ratio of Ach1, Ach 2, Ach 3 formations in different blocks

О работе скважин на западном участке

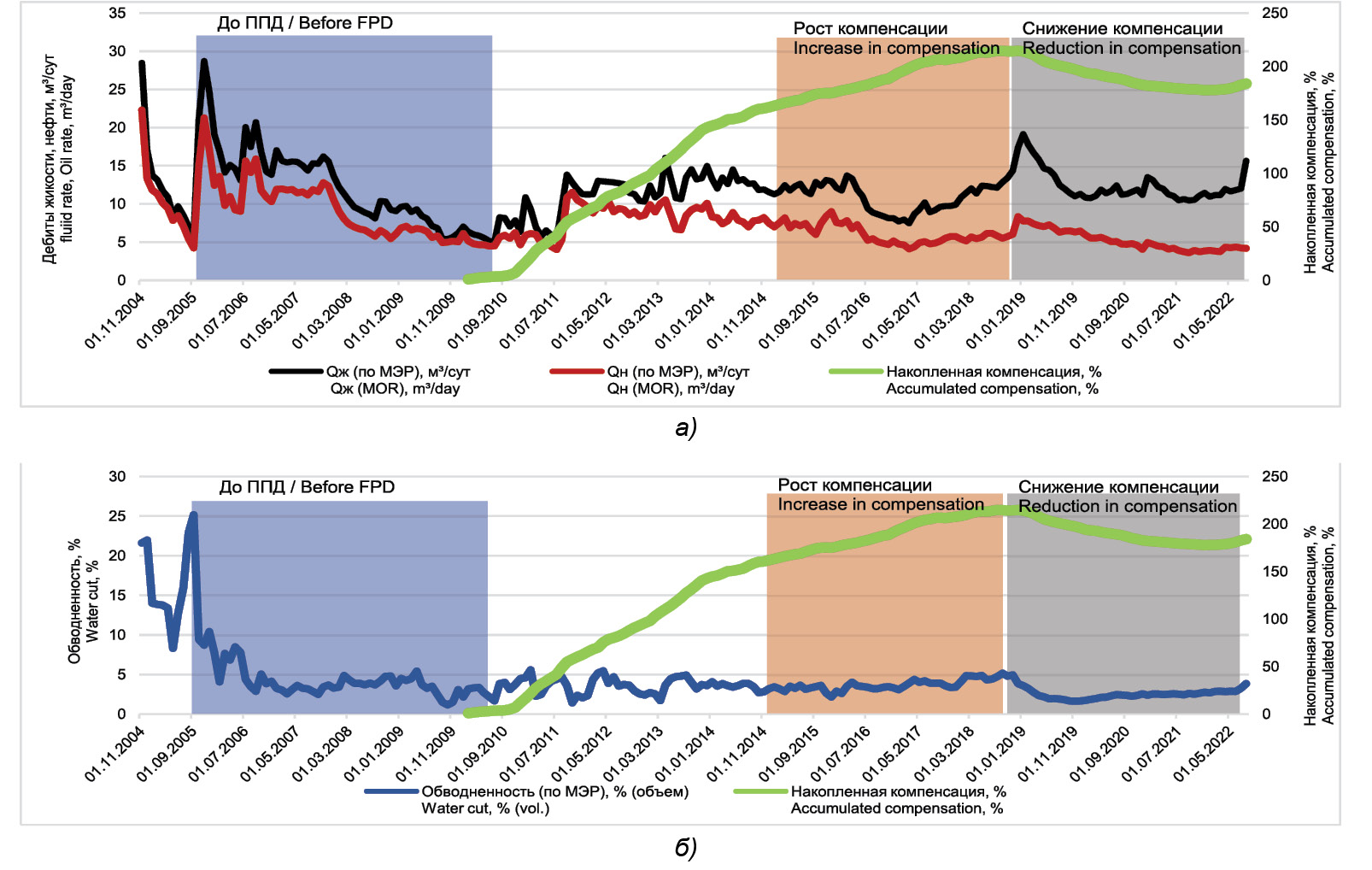

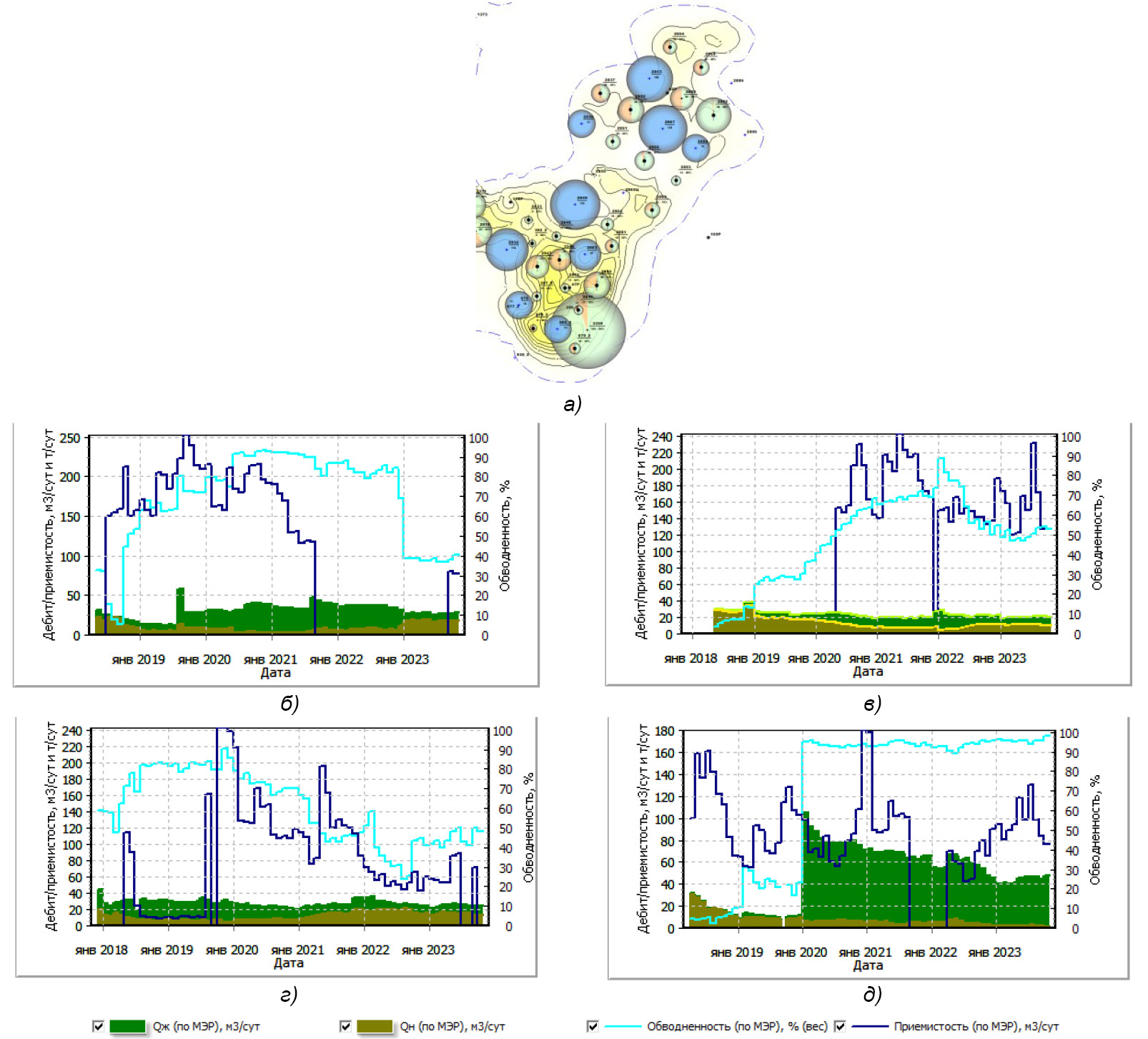

Работа западного участка была рассмотрена на примере блока 1. На графике (рис. 6) представлены средние параметры работы скважин. Выделены три участка: до ввода ППД, рост компенсации и снижение компенсации.

Рисунок 6. Работа скважин блока 1 на западе объекта Ач

Figure 6. Well performance diagram for block 1 to the north of Ach formation

а) дебиты жидкости, нефти / liquid rate, oil rate; б) обводненность / water cut

Qн – накопленная добыча нефти / cumulative oil production, Qж – накопленная добыча жидкости / accumulated fluid production

Для оценки динамики изменения дебитов нефти и жидкости и обводнённости на трёх участках были построены нормированные графики параметров (рис. 7). Нормирование выполнялось на каждом участке отдельно по начальным значениям параметра в периоде. Графики показывают относительное изменение параметров с начала каждого периода, что позволяет оценить динамику их изменений.

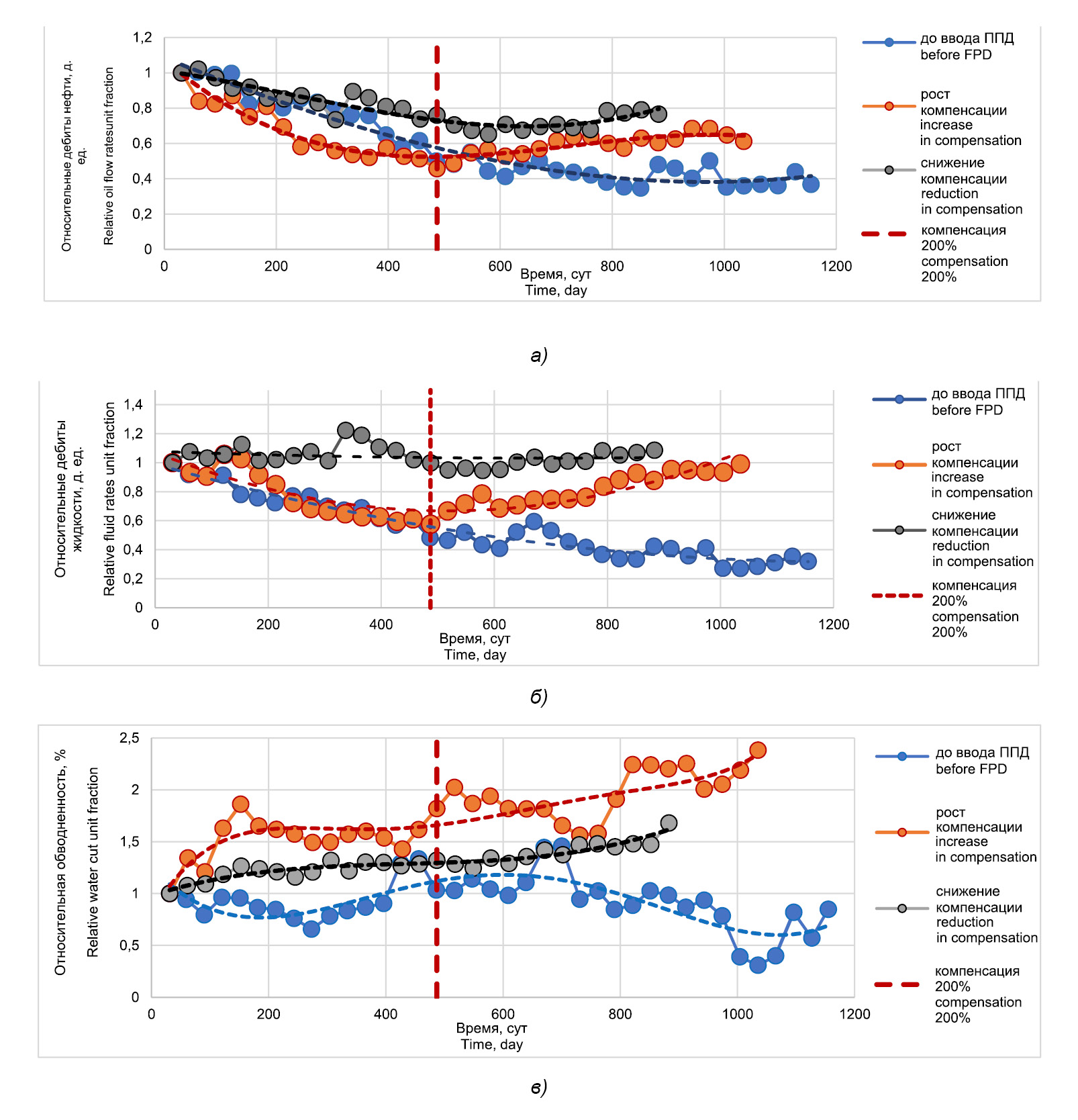

Рисунок 7. Сравнение трех участков работы блока 1

Figure 7. Comparison of three sections of block 1 performance

а) относительные дебиты нефти / relative oil flow rate; б) относительные дебиты жидкости / relative fluid rate; в) относительные обводненности / relative water cut

Сравнение темпов падения дебитов жидкости показывает, что до начала заводнения темп падения выше: это говорит о том, что система ППД однозначно необходима. Однако при росте и снижении компенсации темпы падения сопоставимы. Если сравнивать темпы роста обводнённости, можно заметить, что при снижении компенсации темп роста обводнённости также снижается. Таким образом, снижение закачки при накопленной компенсации выше 200% не приводит к падению жидкости и нефти по блоку.

Во всех блоках на западе объекта Ач накопленная компенсация держится выше 200%, т.е. запас энергетики в пласте достаточно большой. На западе действует одна из разновидностей вытеснения нефти при заводнении – перенос импульса давления: создание зоны высокого пластового давления, поддерживающей работу добывающей скважины при малой скорости продвижения фронта нагнетаемых вод (далее – ФНВ) (конусы выноса с низкими ФЕС). Фронт закачки в данном случае продвигается за счёт капиллярной пропитки. Как следствие, влияния ППД в виде роста обводнённости и жидкости не наблюдается, а, точнее, имеется большая задержка (рис. 7).

Учитывая этот эффект, в данных условиях должна сработать циклическая закачка, когда группы нагнетательных скважин будут запускаться и останавливается по очереди. В период работы будет создаваться зона с высоким пластовым давлением, а в период остановки – медленно разряжаться. Для проверки этого утверждения были запущены опытно-промышленные работы (далее – ОПР) на блоке 1.

ОПР проводится в две фазы. Блок условно разделили на три участка (рис. 8). В фазе 1 нагнетательные скважины на участке II полностью остановлены (синие ромбы), а на участках I и III – усиление закачки. Для контроля над энергетическим состоянием блока необходимо проведение регулярных замеров по остановленным ППД. В этих целях были остановлены две добывающее скважины и ещё по одной выполнен замер статического уровня (Нст ) после длительной остановки.

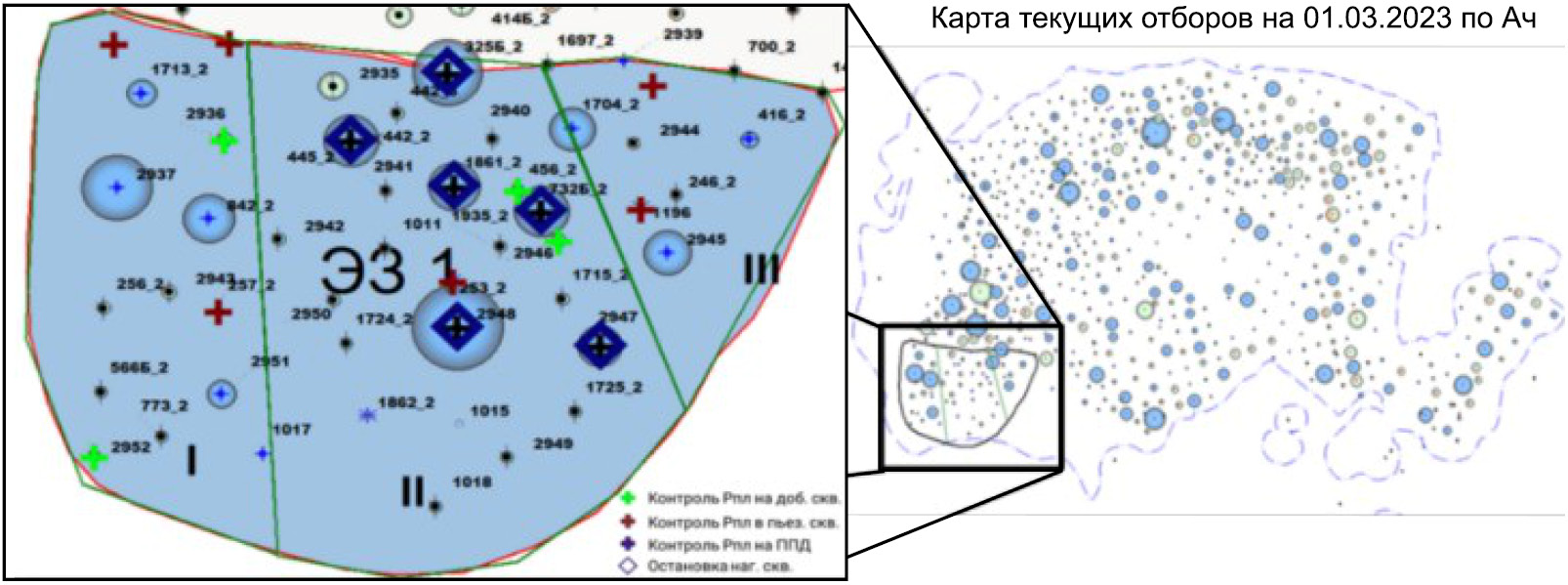

Рисунок 8. Схема блока 1 для ОПР (фаза1)

Figure 8. Block 1 map for pilot project (phase 1)

Период остановки длится ориентировочно полгода (фаза 1). В ходе проведения ОПР осуществляется оперативный контроль и принимаются решения по управлению процессом в зависимости от реакции скважин на остановку закачки.

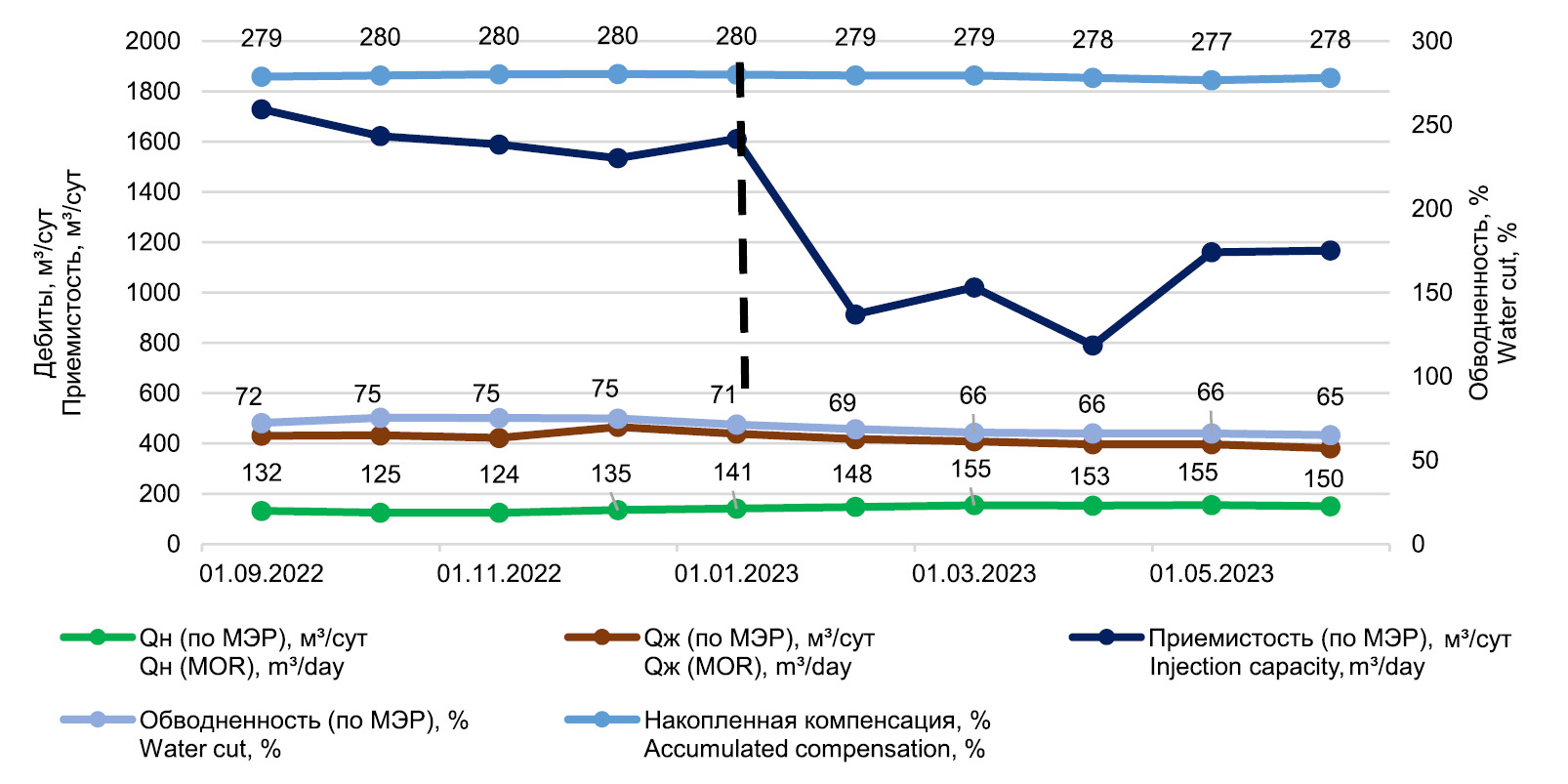

На момент написания статьи можно оценить полученные результаты, поскольку ОПР длится с января 2023 г. (рис. 9).

Рисунок 9. Динамика работы скважин на блоке 1

Figure 9. Well performance dynamics in block 1

МЭР/ MOR – месячный эксплуатационный рапорт / monthly operational report

За период с начала ОПР в целом наблюдаются положительные тенденции. Дебит жидкости по блоку 1 стабилен в связи с высоким энергетическим состоянием на участке ОПР, по обводнённости снижение составляет 10%, по нефти наблюдается прирост в 11%, или 13 т/сут. Дополнительная добыча нефти оценивается в районе 4,5 тыс. т. На данном участке геолого-технических мероприятий не было, вся дополнительная добыча получена за счёт циклической закачки.

В целом энергетическое состояние стабильно. По большинству остановленных скважин идёт медленное снижение пластового давления, т.е. ожидаемое расформирование зоны высокого давления, однако пока в зоне нагнетания пластовое давление выше начального уровня. Исключение составляет скважина 445_2: по ней давление снизилось ниже начального уровня, что указывает на наличие прямой связи с добывающей скважиной 2935, возможно, посредством трещины ГРП (рис. 10).

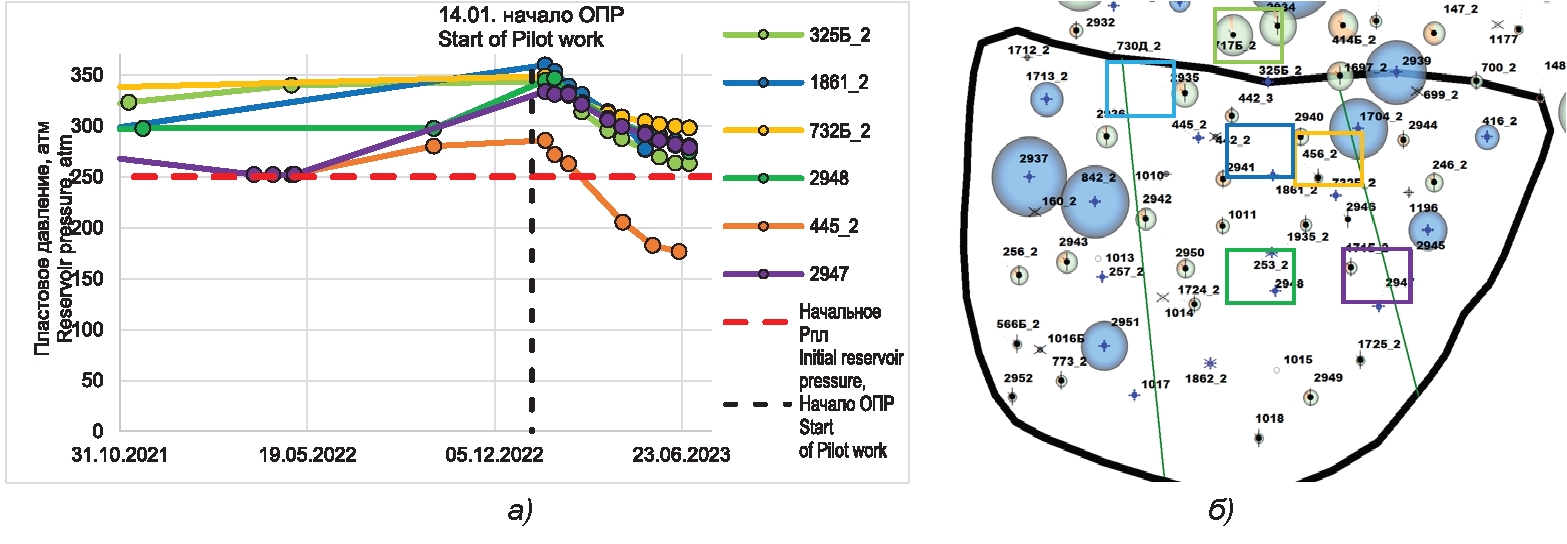

Рисунок 10. Энергетическое состояние блока 1

Figure 10. Excited energy state of block 1

а) контроль пластового давления в рамках ОПР / Reservoir pressure monitoring during pilot project; б) контрольные скважины на блоке 1 / Inspection wells of block 1

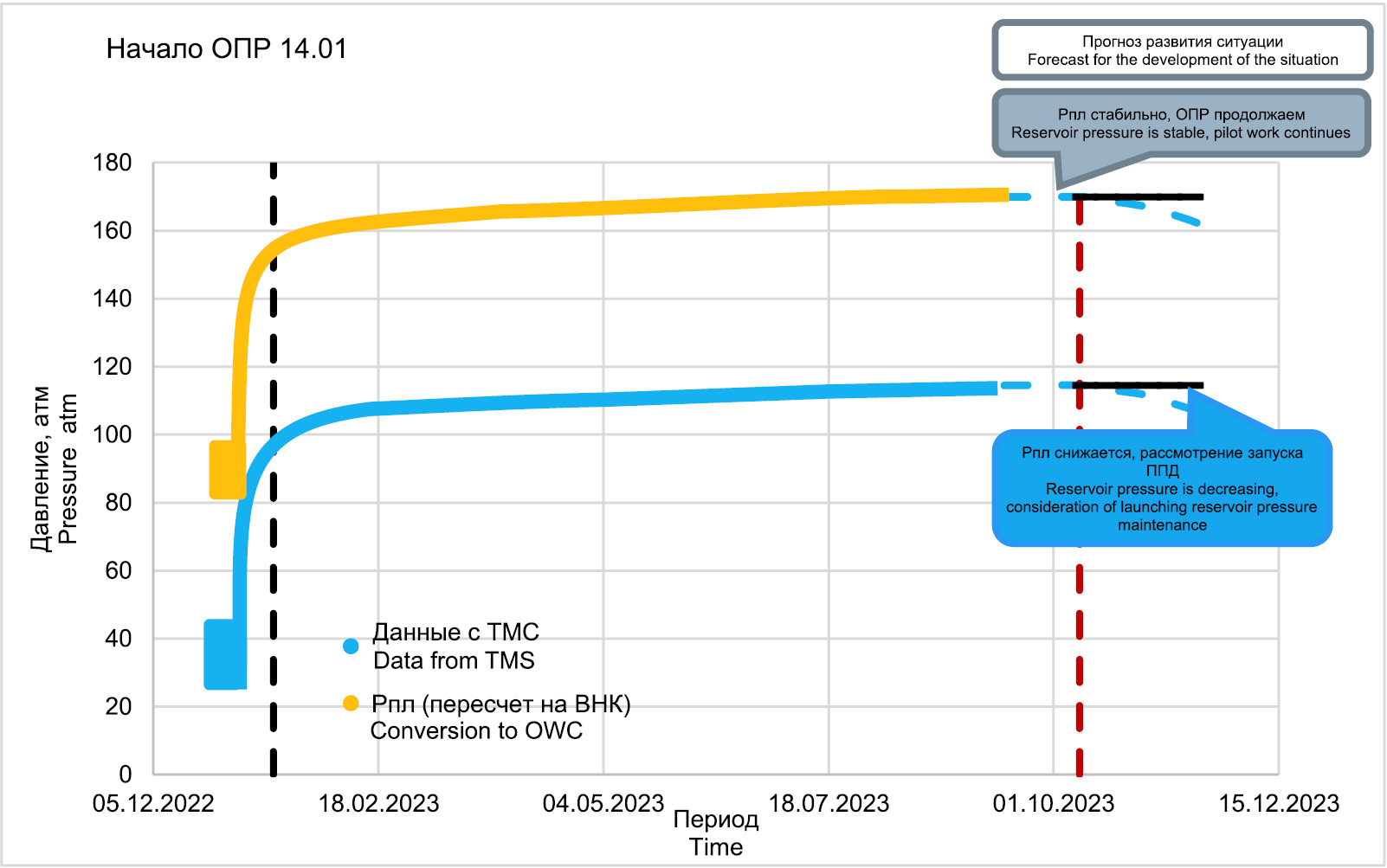

Для дополнительного контроля энергетики была остановлена низкодебитная скважина 456_2, оснащенная термоманометрической системой (далее – ТМС) (рис. 11). Непрерывные замеры с ТМС скважины 456_2 демонстрируют медленное восстановление давления со скоростью 0,1 атм/сут. Когда энергетика в залежи высокая, наблюдается рост давления, хоть и медленный. Когда начнётся спад по замерам – это однозначный сигнал, что энергетика истощена и необходимо запускать ППД. На текущий момент перелома динамики, указывающей на начало снижения пластового давления, пока нет. Тем не менее следует иметь ввиду, что реакция на закачку будет небыстрой и доводить до момента начала спада нежелательно. Таким образом, замеры показывают, что за счёт накопленной энергии в течение полугода залежь может нормально функционировать.

Рисунок 11. Замеры ТМС по остановленной добывающей скважине

Figure 11. Telemetry measurements in shut-in oil production well

Анализ результатов в течение 5 мес. показывает наличие положительного эффекта от ОПР1 и создает предпосылки для расширения ОПР на другие блоки. Проведя сопоставление компенсации, обводнённости, времени работы ППД, скорости роста обводнённости, а также фациальной обстановки, был сделан вывод, что под расширение ОПР подходят западная и северная части объекта Ач. Чтобы избежать рисков резкого падения добычи из-за перехода в циклический режим работы системы ППД, расширение ОПР будет проводиться в ползущем варианте от блока к блоку, с постоянным контролем эффективности и энергетики, чтобы своевременно вносить корректировки в работу скважин в блоках.

Первый шаг расширения сделан на север – на блок 2. Его также разбили на три участка согласно фациальной обстановке. В блоке 2 по краевым участкам компенсация выше, а по центральному ниже – фактически реализуется подход ОПР, хотя и не в полной мере. Ввиду особенностей распределения компенсации по участкам блоков 1 и 2 принято решение объединить их в общую схему и распределить участки с работающей системой ППД в шахматном порядке, синхронизировав запуск ППД с уже идущей ОПР на блоке 1 (рис. 12).

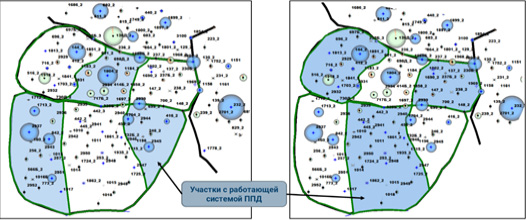

Рисунок 12. Схема ОПР по двум блокам

Figure 12. Pilot project map of two blocks

а) первая фаза / first phase; б) вторая фаза / second phase

В фазе 1 в блоке 2 останавливаются скважины на краевых участках с высокой компенсацией, и продолжает работать ППД в центральной зоне. В фазе 2 ситуация меняется на противоположную. В случае положительного эффекта от ОПР на этих блоках будет рассматриваться дальнейшее расширение на все западные блоки объекта Ач.

Результат анализа разработки ачимовского объекта и результаты первой фазы ОПР1 на блоке 1 показали эффективность организации циклического заводнения. За счёт организации циклического заводнения могут быть получены технологические и экономические эффекты:

- снижение обводнённости добываемой продукции;

- вовлечение в разработку не дренировавшихся зон пласта;

- сокращение затрат на работу скважин ППД;

- снижение попутно добываемой воды, в т.ч. за счёт уменьшения «лишней» воды от стравливания ППД на автоматизированной газо-замерной установке (далее – АГЗУ) при необходимости ремонта;

- сокращение сроков и стоимости ремонта скважин ППД.

О работе скважины на восточном участке с разработкой в зоне аномального разреза бажена

Приведенная фациальная карта демонстрирует различия в фациальной обстановке на западном и восточном участках. Восточный участок находится в глубоком влиянии аномального разреза бажена (далее – АРБ) (рис. 13). На участках АРБ битуминозные породы расколоты многочисленными трещинами, расчленены на отдельные прослои и линзы, а также встречаются в виде обломков разных размеров и степени окатанности в небитуминозных породах, по облику напоминающие неокомские отложения.

Рисунок 13. Фациальные карты объекта Ач

Figure 13. Facies maps of Achformation

а) Ач2/1 / Ach2/1; б) Ач2/2, Ач2/3 / Ach2/2, Ach2/3

Система трещин баженовской свиты (далее – БС) является проводником за счёт относительно высокой проницаемости, ёмкость трещин и пористость незначительны, поэтому запасы флюидов в такой системе пренебрежимо малы (рис. 14).

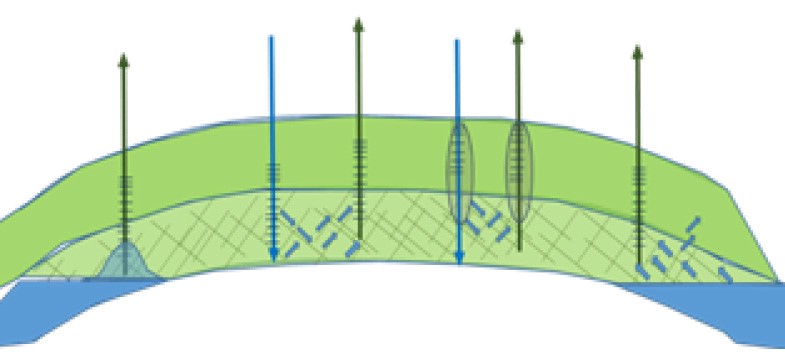

Рисунок 14. Примерная схема системы трещин пород АРБ

Figure 14. Approximate diagram of the fracture system in rocks of the anomalous section of the Bazhenov formation

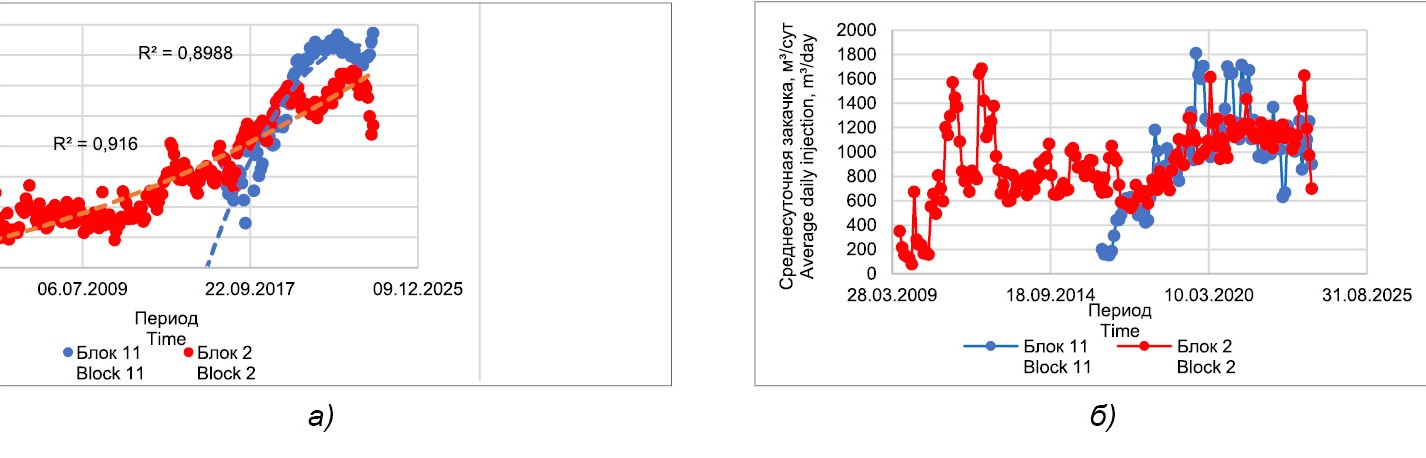

При сравнении западного и восточного блоков видим различные характеры работы блоков: блок 2 – классическое фронтальное вытеснение, блок 11 – быстрое обводнение скважин, наличие прорывов воды с резким обводнением продукции (рис. 15–17). Характеристики вытеснения также показывают, что блок 11 работает хуже. Структура работы фонда схожая по этим блокам, соотношение добывающих и нагнетательных скважин и показатели накопленной компенсации сопоставимы.

Рисунок 15. Сравнение работы блоков на востоке и западе объекта Ач

Figure 15. Comparison of eastern and western blocks performance of Achformation

а) запад / west; б) восток / east

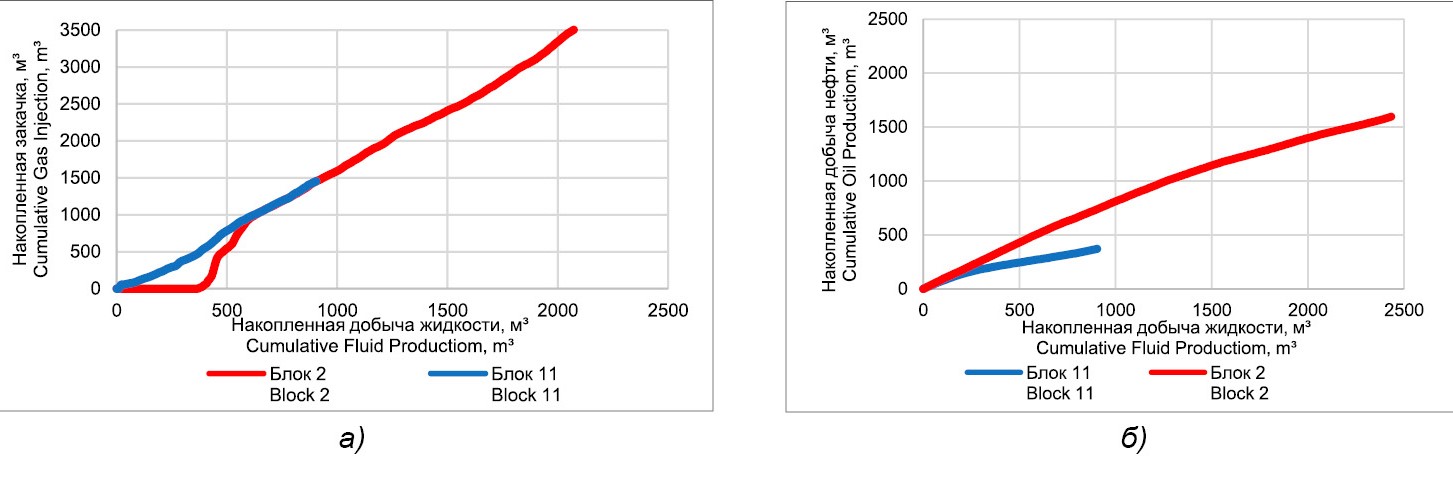

Рисунок 16. Зависимость накопленной добычи жидкости от накопленной добычи нефти и от накопленной закачки

Figure 16. Dependence of accumulated fluid production on accumulated oil production and on accumulated injection

а) накопленная добыча нефти / cumulative oil production; б) накопленная закачка / accumulated injection

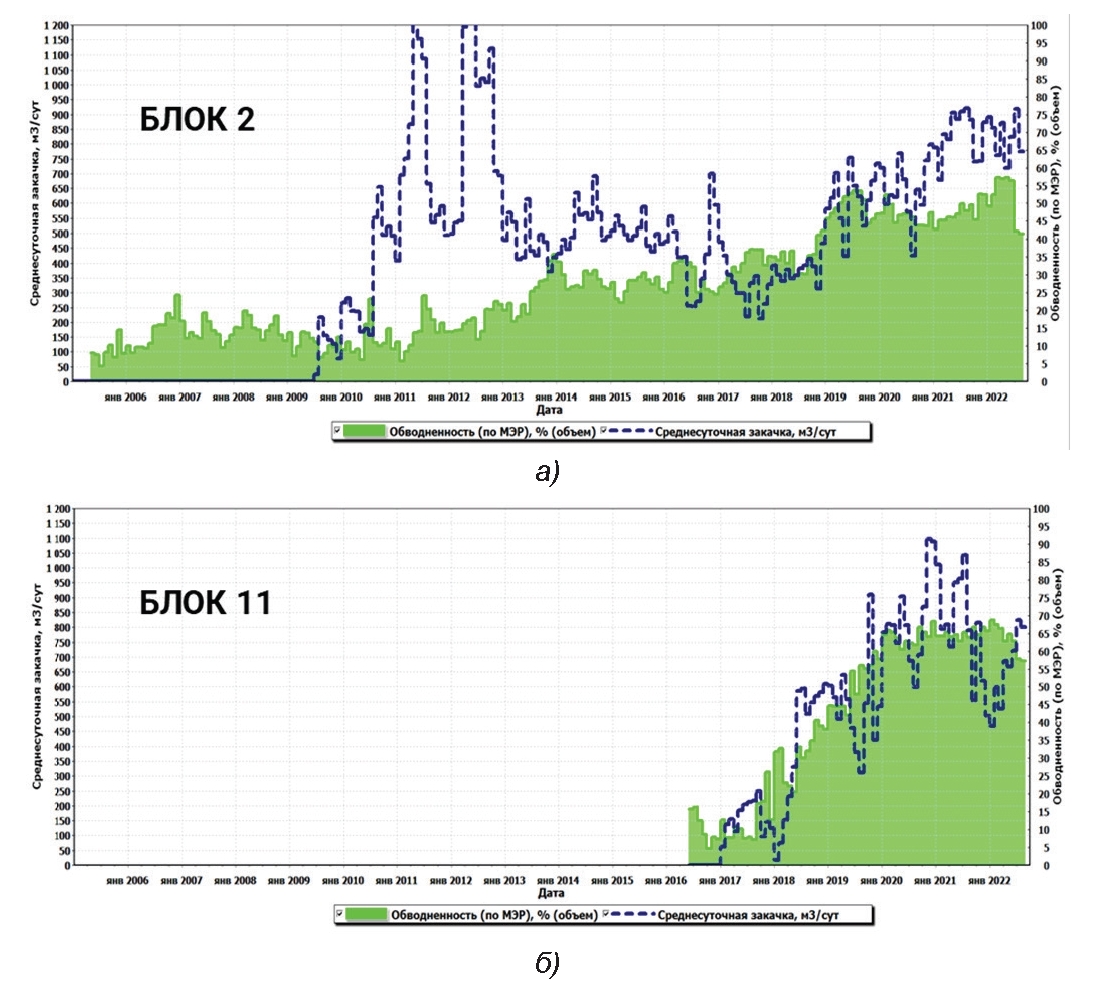

Рисунок 17. Поведение обводнённости и среднесуточной закачки в разных блоках

Figure 17. Behavior of water cut and average daily injection in different blocks

а) обводнённость / water cut; б) среднесуточная закачка / daily average injection

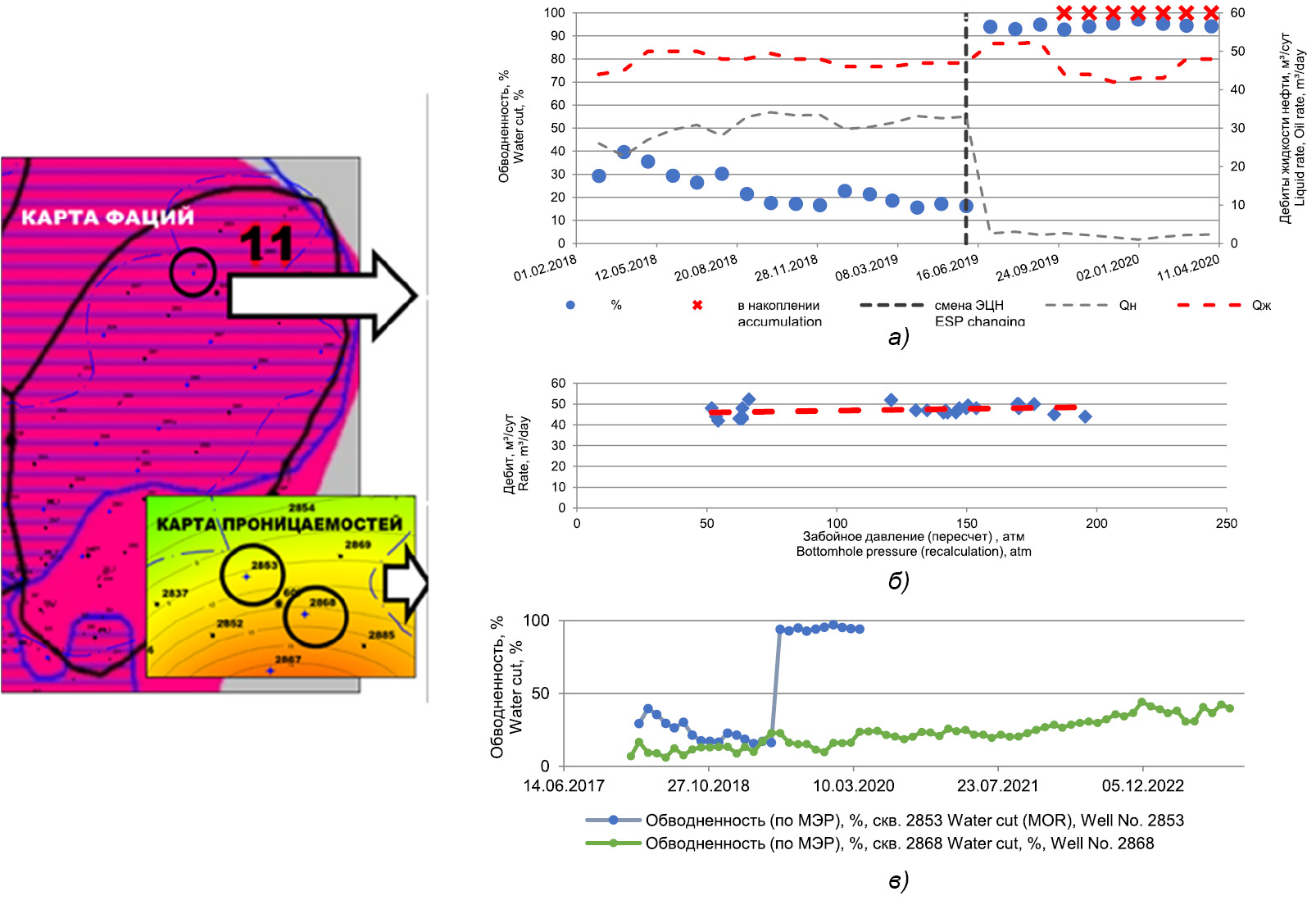

Рассмотрим конкретный пример. Скважина 2853 работала с низкой обводнённостью, но после смены насоса произошло сильное увеличение депрессии, в результате чего скважина резко обводнилась до 80% (рис. 18). При этом увеличения дебита жидкости не наблюдается. Для сравнения, на соседней скважине 2868 увеличения депрессии не было, и она работает с низкой обводнённостью. Таким образом, создание высокой депрессии привело к тому, что вода от ППД прорвалась по трещинам ГРП через зону АРБ в добывающую скважину. Поэтому при работе скважин в зоне распространения АРБ важно выдерживать оптимальную депрессию.

Рисунок 18. Работа скважин на восточном участке

Figure 18. Wells performance in the eastern site

а) скв. 2853 / Well No. 2853; б) Qж от Рзаб, скв. 2853 / liquid flow rate from, bottomhole pressure; в) скв. 2853 в сравнении со скв. 2868 / well 2853 in comparison with well 2868

Qж – накопленная добыча жидкости / accumulated fluid production, Рзаб – забойное давление / bottomhole pressure

Согласно отчётам о ГРП, среднее давление раскрытия трещин составляет 350 атм, глубина залегания объекта Ач – 2500 м, гидростатическое давление 250 атм при среднем устьевом давлении 100–150 атм, забойное давление на нагнетательных скважинах колеблется в диапазоне 350–410 атм. Анализ работы скважин показывает, что высокое устьевое давление также приводит к быстрому обводнению скважин, т.к. забойное давление превышает давление раскрытия трещин, что приводит к образованию авто-ГРП и прорывам воды. Таким образом, оптимальным вариантом является устьевое давление не выше 120 атм (рис. 19).

Рисунок 19. Определение оптимального давления закачки

Figure 19. Determination of the optimal injection pressure

а) скв. 2853–2867 / well No. 2853–2867; б) скв. 1382–1388 / well No. 1382–1388; в) скв. 2884–2868 / well No. 2884–2868; г) скв. 1329–1343 / well No. 1329–1343

Также необходимо отметить, что на низко- проницаемых коллекторах важную роль играют показатели накопленной компенсации. Для условий данного месторождения оптимальное значение накопленной компенсации составляет 150–200%.

Результаты трассерных исследований показывают, что нет выдержанного направления реакции нагнетательных скважин на добывающие. Добывающие скважины с наибольшим выходом индикатора расположены не по стрессу, а в случайных направлениях от ППД (рис. 20). Это может указывать на влияние нагнетательных скважин на добывающие через АРБ.

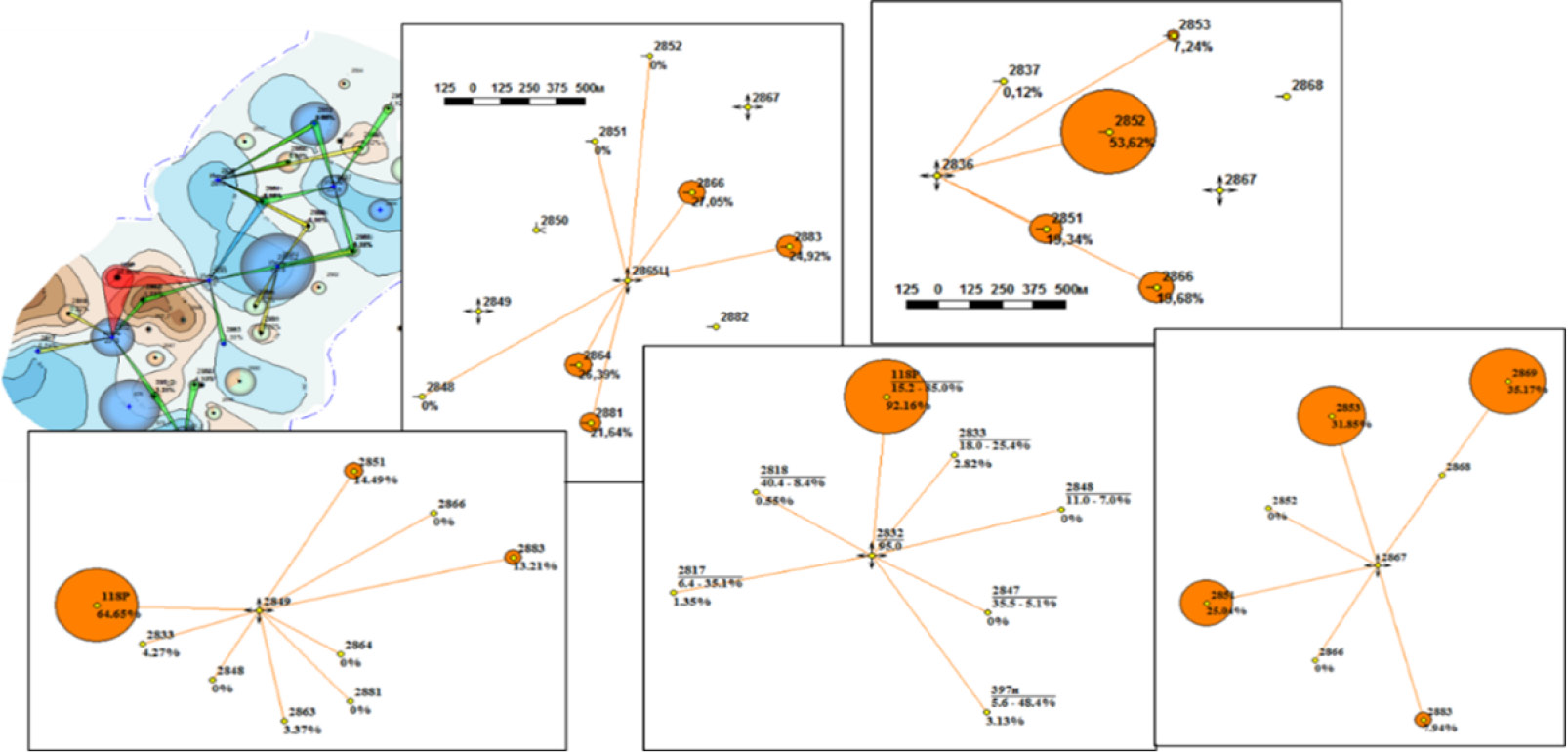

Рисунок 20. Результаты трассерных исследований

Figure 20. Results of tracer studies

Рассмотрим геологический разрез по скважинам ППД с трассерными исследованиями. Скважина 2867 вскрывает перфорацией интервалы аномального бажена и, согласно проведенному промысловому геофизическому исследованию (далее – ПГИ), 65% закачки уходит в него. Другие скважины АРБ не вскрывают перфорацией напрямую, но на всех скважинах были проведены ГРП, и трещины ГРП дотягиваются до зоны АРБ, и, по данным ПГИ, большая часть закачки уходит в нижние интервалы, а, значит, вероятно, уходит по трещине в аномальный бажен (рис. 21).

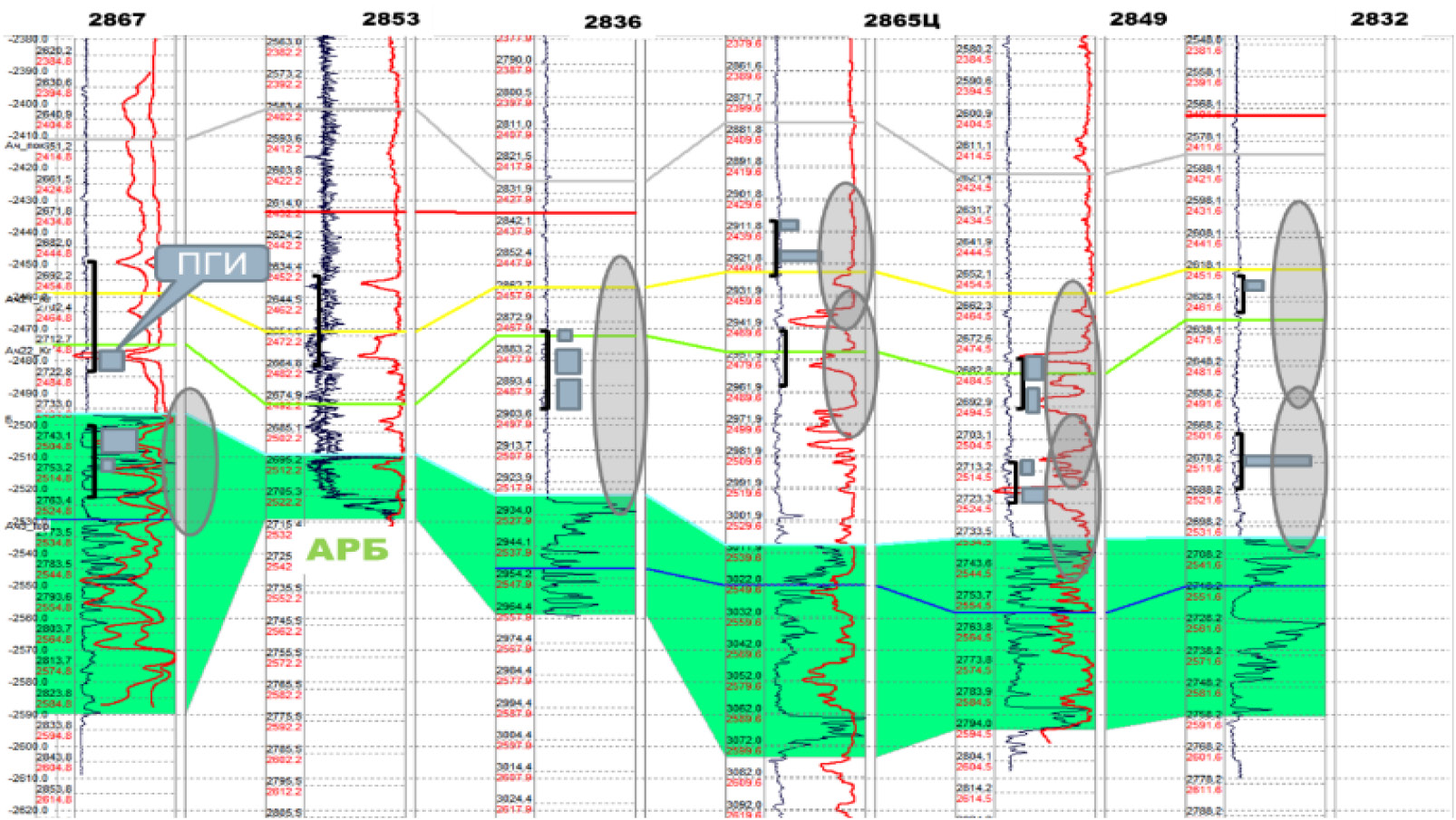

Рисунок 21. Корреляционная схема по скважинам ППД с трассерными исследованиями

Figure 21. Correlation pattern for reservoir pressure maintenance wells with tracer studies

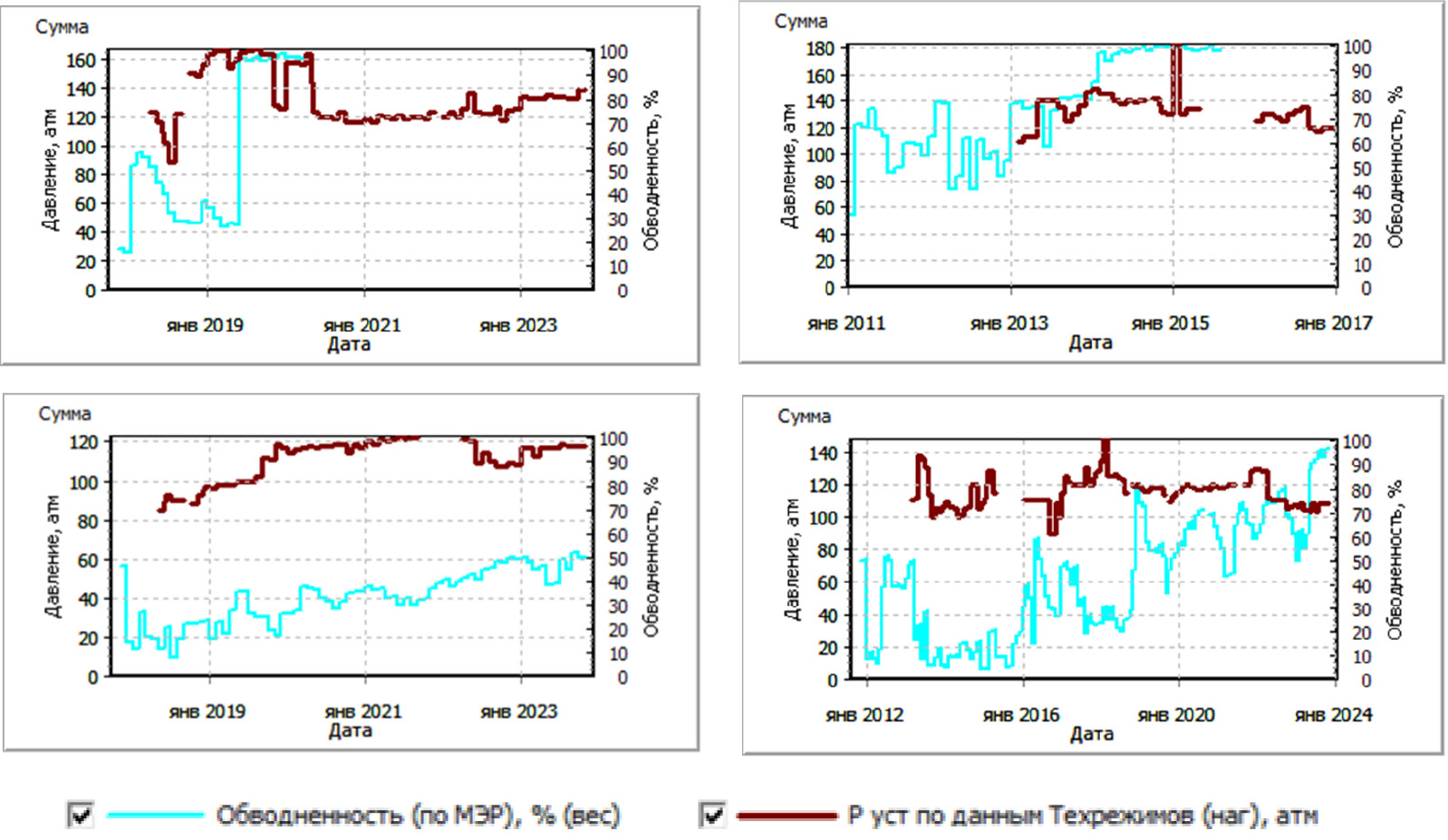

Анализ динамики обводнения показывает, что изменение обводнённости связано с работой системы ППД (рис. 22). Не отмечается выдержанного направления влияния, нет зависимости от стресса, реакция идёт по всем направлениям. При этом есть влияние фациальной обстановки на взаимосвязь скважин.

Рисунок 22. Динамика обводнения скважин восточного участка

Figure 22. Dynamics of wells’ water cut in the eastern site

а) карта текущих отборов пласта Ач восточного участка / Chart of current production of the Ach formation in the eastern site; б) графики работы скв. 2837–2836 / schedules of performance of wells 2837–2836; в) графики работы скважин 2853–2854 / schedules of performance of wells 2853–2854; г) графики работы скважин 2869–2886 / schedules of performance of wells 2869–2886; д) графики работы скважин 2885–2884 / schedules of performance of wells 2885–2884

Таким образом, прослеживается комбинированное влияние нескольких нагнетательных скважин на добывающую. В условиях наличия зоны АРБ с повышенной трещиноватостью, наличия высокопроводящих каналов и трещин ГРП и авто-ГРП эффективно применение мероприятий по выравниванию профиля приемистости (далее – ВПП).

За период 2017–2022 гг. было проведено 32 скважино-операции по ВПП. Выполненные расчеты по дифференциальным и интегральным характеристикам вытеснения показали, что эффективность ВПП достаточно высокая (рис. 23). Некоторые технологии показали высокую эффективность, однако это были разовые закачки для оценки новых технологий. С учётом полученного эффекта необходимо повторное их применение на данном участке.

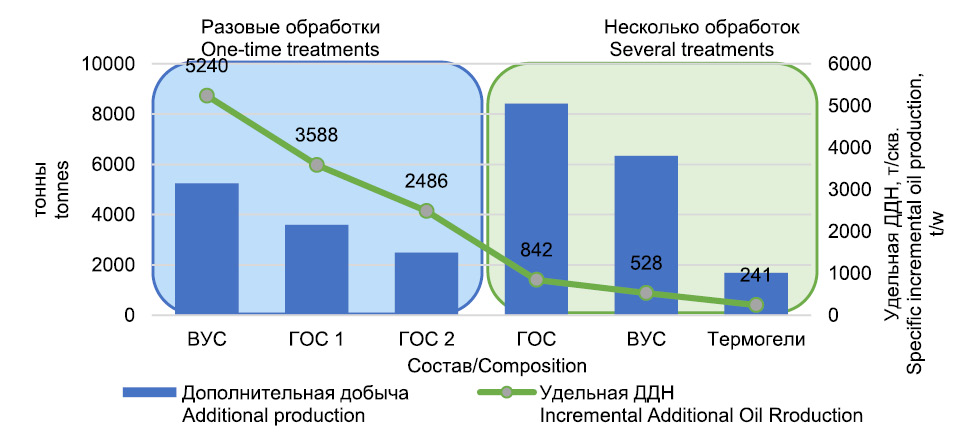

Рисунок 23. Результаты воздействия ФХМУН нагнетательных скважин восточного участка в 2017–2022 гг.

Figure 23. Results of physical and chemical methods of increasing oil recovery of injection wells in the eastern site (2017–2022)

ФХМУН – физико-химические методы увеличения нефтеотдачи / physical and chemical methods of increasing oil recovery; ДД – дополнительная добыча / additional recovery; ДДН – дополнительная добыча нефти / incremental oil production; ВУС – вязкоупругий состав /hi-vis pill; ГОС – гелеобразующий состав / gellant gelling agent

Термогели показали низкую эффективность из-за сильного разбавления товарной формы реагента при обработках, в результате чего снижается прочность образовавшегося осадка. Последующая продавка большим объёмом воды разрушает тыловую часть образовавшегося неустойчивого осадка и может привести к практически полному восстановлению проницаемости водонасыщенной пористой среды по воде. Если использовать составы в концентрациях 1:3 или 1:4, прочность гелей была бы на порядок выше, и эффект, соответственно, был бы значительным, несмотря на меньший объём закачки.

Некоторые из примененных технологий не использовали поверхностно-активные вещества (далее – ПАВ) в конце закачки. Как следствие, происходит кольматация призабойной зоны пласта (далее – ПЗП), что приведёт к потере приемистости и снижению дебитов жидкости и, соответственно, нефти окружающих добывающих скважин.

Как упоминалось ранее, реакция от закачки идёт по-разному в разных направлениях; аналогично и эффект от ВПП есть как по региональному стрессу, так и перпендикулярно ему, т.е. системности не наблюдается. Возможно, это связано с литолого-фациальными особенностями коллектора. Поскольку прослеживается комбинированное влияние нескольких нагнетательных скважин, разумным выглядит проведение площадной обработки скважин участка.

Для данного участка в качестве ОПР предлагается проведение площадной обработки, т.е. одновременное проведение мероприятий по ВПП на всех нагнетательных скважинах участка. Для снижения риска и сравнения эффекта предлагается использование двух-трёх технологий, показавших наибольшую эффективность.

При обработках необходимо учесть следующие важные моменты, которые повышают эффективность работ по ВПП:

1. В технологиях, где нет закачки финальной оторочки ПАВ, для восстановления проницаемости по воде (и, соответственно, коэффициента приемистости в ПЗП) надо обязательно делать закачку ПАВ.
2. По пласту Ач минимум за 2 дня перед проведением ВПП нагнетательную скважину обязательно остановить, чтобы произошло перераспределение пластового давления в пропластках-коллекторах в ПЗП. При этом сильнее всего снизится пластовое давление именно в водопромытых высокопроницаемых пропластках, что будет способствовать селективности закачки реагентов в эти пропластки.

Заключение

По результатам проведенных исследований получены следующие выводы:

1. Система ППД работает эффективно, результат от закачки не всегда виден явно из-за низких проницаемостей, в результате чего фронт вытеснения приходит с запозданием.
2. При остановке нагнетательных скважин в зонах с высокой накопленной компенсацией на срок до одного года не наблюдается снижения темпов падения дебитов жидкости – возможна организация периодической закачки.
3. За полугодовой период ОПР наблюдаются положительные тенденции: снижение обводнённости на 9%, прирост по дебиту нефти на 12 т/сут. Дополнительная добыча оценивается в 3,6 тыс. т.
4. За счёт организации циклического заводнения могут быть получены технологические и экономические эффекты как в виде дополнительной добычи нефти, так и в снижении операционных затрат на разработку.
5. В восточной части объект Ач сложен перемежением склоновых и канальных фаций и осложнён вклиниваниями аномального бажена с повышенной трещиноватостью. Это приводит к непредсказуемым взаимовлияниям нагнетательных и добывающих скважин, поэтому хороший эффект могут показать площадные обработки ВПП. В этом случае проводится ОПР для оценки эффекта.
6. Для данного объекта разработки устьевого давления в 120 атм достаточно для эффективного ППД.
