Введение

Южно-Жетыбайское месторождение было открыто в 1968 г. бурением поисковой скважины 95, в которой была зафиксирована продуктивность среднеюрских отложений. Этот факт стал важной вехой в развитии нефтегазоразведки на юге Мангистауского региона. В дальнейшем в 1972 г. на данном месторождении были активизированы поисково-разведочные работы. Это было обусловлено тем, что в параметрической скважине 4 был получен высокодебитный фонтан газа с конденсатом, вскрывшим продуктивные вулканогенно-карбонатные отложения среднего триаса.

За весь период изучения Южно-Жетыбайского месторождения было выполнено четыре официальных этапа подсчёта запасов: в 1972, 1983, 2010 и 2023 гг. [1–4] Эти оценки основывались на совокупности данных бурения, геофизических исследований, а также сейсмической информации, накопленной в результате длительного геологоразведочного процесса.

Цель настоящего исследования – уточнение геологического строения триасового комплекса месторождения, включая тектоническую нарушенность, литолого-стратиграфические особенности [5–7], а также выявление и оценка перспектив нефтегазоносности горизонта Т₂В с опорой на современные методы 3D сейсморазведки.

Объект исследования – Южно-Жетыбайское нефтегазовое месторождение, расположенное в пределах Жетыбай-Узеньской тектонической ступени южной части Мангистауской области.

Предмет исследования – строение и тектоническая структура триасовых отложений, отражающие горизонты (далее – ОГ) и их нефтегазоносные характеристики, включая анализ коллекторских свойств и распределение залежей в пределах горизонта Т₂В.

История изучения месторождения

Исследование Южно-Жетыбайского региона началось в начале 1960-х гг. XX в. В 1962–1964 гг. Илийской геофизической экспедицией треста «Казгеофизтрест» были выявлены радиогеохимические и гравиметрические аномалии в пределах участка Каржау, расположенного в 4,5–5 км к югу от Жетыбайского поднятия. Эти аномалии имели линейные размеры 13 × 4 км и интерпретировались как антиклинальное поднятие в пределах мезозойских отложений.

В 1965–1967 гг. трестом «Мангышлакнефть-газразведка» была выполнена серия структурно-поисковых бурений на площади Каржау. Результатом стало построение первой структурной карты по подошве туронского яруса, которая зафиксировала террасовидное образование, осложняющее общее моноклинальное погружение пород в юго-западном направлении от Жетыбайского поднятия.

На основании этих данных в 1967 г. было начато бурение поисковой скважины 31 объединением «Мангышлакнефть». Параллельно в 1967–1968 гг. на площади проводились сейсмические работы методом отражённых волн (далее – МОВ) [8]. По III ОГ, приуроченному к известнякам в подошве валанжинского яруса, было выявлено локальное поднятие размерами 3,5 × 2,0 км с амплитудой порядка 20 м.

Особенно значимым моментом стало получение фонтанного притока газа с конденсатом из вулканогенно-карбонатных отложений среднего триаса в 1972 г., что стало основанием для активизации изучения триасового комплекса.

Результаты интерпретации 3D МОГТ

В 2019 г. на территории Южно-Жетыбайского месторождения компанией ТОО «БИДЖИПИ Геофизические услуги (Казахстан)» были проведены полевые 3D сейсморазведочные работы методом многоволновой глубинной томографии (далее – МОГТ). Работы охватили площадь в 25,87 км², что позволило значительно повысить разрешающую способность сейсмического моделирования в пределах изучаемой территории.

Целью проведения 3D сейсмических исследований являлось детальное изучение геологического строения юрско-меловых и триасово-палеозойских отложений. Особое внимание было уделено выявлению перспективных зон, уточнению структурных форм целевых горизонтов, а также оценке нефтегазоносности пород с целью последующего построения геологической модели залежей углеводородов (далее – УВ).

Обработку полученных сейсмических данных выполняло ТОО «Professional Geo Solutions Kazakhstan» (далее – PGS), которое занималось постсъемочной интерпретацией в 2020 г. Результатом комплексной обработки и анализа данных стало построение серии структурных карт по ключевым ОГ, включая I (подошва палеогеновых отложений), II (подошва сенон-туронских), IIa (подошва альбских), III1 (подошва готеривских), III (кровля юры), IV1 (репер в оксфорде), V1 (подошва нижнеюрских), а также глубинные горизонты – T₂a_bot (подошва анизийского яруса) и Т₁o_bot (подошва оленекского яруса) [9].

Дополнительно были построены карты продуктивных горизонтов Ю-II-А (Б, В), Ю-III, Ю-IV и до Ю-XII, что позволило проследить распространение потенциально продуктивных пластов по площади.

Географически район исследований включает как континентальные, так и прибрежные участки. Акватория Каспийского шельфа в пределах Юго-Западной части Мангышлака занимает свыше 55 тыс. км², включая территорию континентального склона и сопредельные зоны.

Геологическое строение месторождения

Южно-Жетыбайское месторождение расположено в пределах Жетыбай-Узеньской тектонической ступени, которая представляет собой часть южного борта Южно-Мангышлакского прогиба (рис. 1). Район характеризуется сложным геологическим строением, проявляющимся в линейном развитии локальных антиклинальных поднятий, которые приурочены к определённым тектоническим линиям субширотного и северо-восточного простирания.

В структурном отношении Южно-Жетыбайская структура осложнена двумя локальными поднятиями: собственно Южно-Жетыбайским и Нормаульским. Оба поднятия ориентированы в субширотном направлении и вытянуты к юго-востоку.

На востоке Южно-Жетыбайское поднятие сочленяется с Актасским, а на западе его структура осложняется Кыздырским поднятием, которое формирует западную пологую периклиналь. С севера на юг в пределах ступени прослеживаются Узень-Карамандыбасская, Жетыбайская и Тенге-Тасбулатская антиклинальные линии, при этом Южно-Жетыбайская структура приурочена к наиболее погруженной Тенге-Тасбулатской линии.

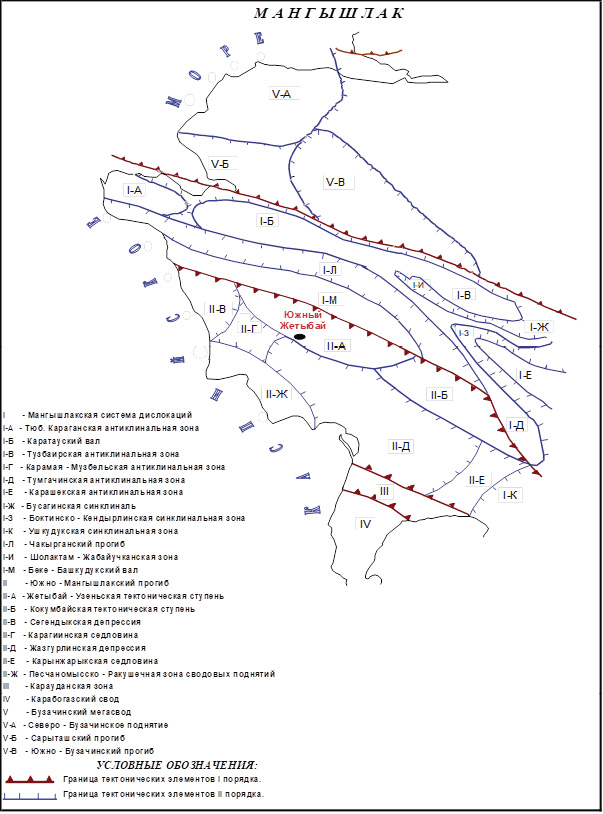

Рисунок 1. Тектоническая схема Южного Мангышлака

Figure 1. Tectonic Map of South Mangyshlak

Тектонические особенности

Свод месторождения Жетыбай Южный представляет собой тектонически осложнённую структуру, которая сформирована системой продольных и поперечных разломов. Основные тектонические элементы, определяющие блоковое строение, включают разломы F1, F2, F3 и f1. Они формируют субпараллельные зоны с различными амплитудами и направленностью простирания.

По данным сейсмической интерпретации, нарушение F1 располагается в центральной части Южно-Жетыбайского поднятия и простирается параллельно разлому F2, имея амплитуду около 300 м. На западном фланге расстояние между ними сокращается, что указывает на сжатие структуры. Нарушение F3 представлено в виде высокоамплитудного разлома, ограничивающего продуктивную зону в южной части поднятия.

Ввиду отсутствия новых сейсмических материалов в районе Нормаульского поднятия для построения структурных карт на этом участке были использованы структурные карты из отчёта о работе сейсмопартии 4-5/67-68, проводившей в 1967–1968 гг. сейсмические исследования МОВ на площадях Каржау и Жанаорпа, а также скважинные данные. Выделенные на Южно-Жетыбайском поднятии тектонические нарушения были протрассированы на территорию Нормаульского поднятия согласно анализу несоотвествий характера насыщения скважинных данных.

В районе Нормаульского поднятия по данным интерпретации скважин 40 и 41 дополнительно выявлено малоамплитудное нарушение f3’, ранее не фиксировавшееся. Все эти тектонические элементы оказывали существенное влияние на формирование и экранирование залежей УВ.

Суммарные значения амплитуд по основным нарушениям представлены в табл. 1:

Таблица 1. Амплитуды тектонических нарушений по ОГ Т₂a_bot

Table 1. Fault throws, T₂a_bot horizon

Визуализация структурных форм представлена на рис. 2, где можно проследить развитие поднятий и взаиморасположение разломов по ОГ Т₂a_bot.

Характеристика ОГ Т₂a_bot

ОГ Т₂a_bot, соответствующий подошве анизийского яруса среднего триаса, играет ключевую роль в построении структурной модели и интерпретации тектонического строения месторождения. Анализ сейсмических материалов (рис. 2) показывает, что регион формирования Южно-Жетыбайского месторождения находился под воздействием интенсивных тектонических процессов, особенно в период осадконакопления нижнего триаса, отложения которого претерпели наиболее значительные деформации [1].

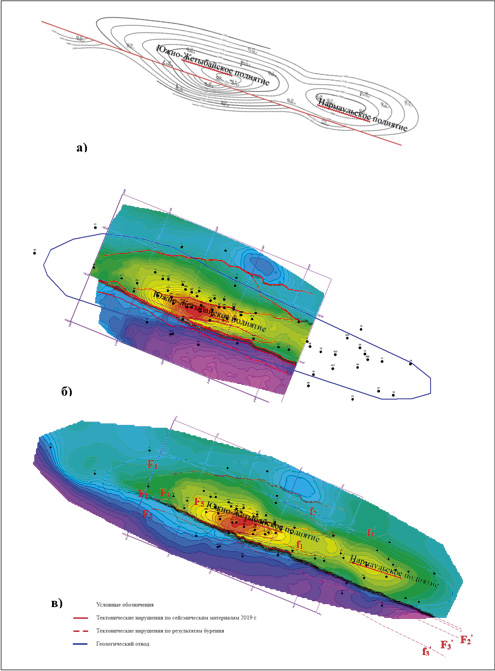

Рисунок 2. Интерпретация ОГ по Т₁а

Figure 2. Interpretation of the T₁a Reflective Horizon

а) структурная карта по ОГ Т₁a_bot (подошва анизийского яруса, 1967–1968 гг.) / Structural map of the T₁a_bot reflective horizon (base of the Anisian stage, 1967–1968); б) структурная карта по ОГ Т₁a_bot (Южно-Жетыбайское поднятие, PGS, 2020 г.) / Structural map of the T₁a_bot reflective horizon (South Zhetybay Uplift, PGS Kazakhstan LLP, 2020; в) структурная карта по ОГ Т₂a_bot согласно материалам обработки PGS, 2020 г. (Южно-Жетыбайское поднятие), материалам 1967–1968 гг. и скважинным данным (Нормаульское поднятие) / Structural map of the T₂a_bot reflective horizon based on PGS Kazakhstan LLP data (2020, South Zhetybay Uplift), 1967–1968 materials, and well data (Nоrmaul Uplift)

Согласно более ранним исследованиям, Южно-Жетыбайская структура по подошве анизийского яруса представляла собой относительно простое антиклинальное поднятие протяжённостью около 12 км и шириной около 2 км, с амплитудой около 400 м (рис. 2, а). Однако по результатам 3D сейсмической съёмки, выполненной в 2019 г., была существенно уточнена структурная поверхность подошвы анизийских отложений. Новые данные позволили выделить ряд взбросовых нарушений, ранее не фиксировавшихся, что в целом изменило представления о тектоническом строении горизонта.

Результаты комплексной интерпретации позволяют охарактеризовать структурный план как следствие действия компрессионных напряжений, приведших к формированию структуры «цветкового» типа в центральной части месторождения. Эта структура представлена чередующимися интрузивно приподнятыми и сдвигово-опущенными тектоническими фрагментами, разделёнными сетью разломов различной амплитуды и протяжённости. Внутренний свод складки значительно осложнён системой нарушений, характеризующихся не только повышенными амплитудами, но и малым расстоянием между тектоническими линиями, что свидетельствует о высокой степени тектонической активности. Особое внимание следует уделить разлому F2, осложняющему структуру с юга. Он существенно влияет на форму свода в пределах триасовых отложений. Южное крыло складки имеет более крутой угол наклона по сравнению с северным. Амплитуда сброса в районе Южно-Жетыбайского поднятия составляет порядка 300 м, а в пределах Нормаульского поднятия — около 350 м.

Нефтегазоносность горизонта Т₂В

Продуктивный горизонт Т₂В приурочен к отложениям анизийского яруса среднего триаса (Т₂an) и подразделяется на три литологические пачки – А, Б и В:

• пачки А и Б характеризуются либо отсутствием коллекторских свойств, либо выраженным глинистым заполнением порового пространства, что обусловливает их низкую продуктивность и водонасыщенность;
• пачка В имеет подтверждённую продуктивность и представляет наибольший интерес с точки зрения разработки. Она вскрыта рядом скважин, опробована, и из неё получены притоки нефти и газа.

Глубина залегания продуктивных интервалов горизонта Т₂В варьирует от 2931,9 до 3488,1 м, эффективная толщина пласта составляет от 7,2 до 41,2 м (в среднем 22,4 м). В южной части Южно-Жетыбайского поднятия, отсечённой от сводовой зоны разломом F3, установлена газоконденсатная залежь, а в пределах Нормаульского поднятия – нефтяная залежь.

Южно-Жетыбайское поднятие

В пределах Южно-Жетыбайского поднятия продуктивная часть залежи вскрыта тремя скважинами. В то же время зона отсутствия коллекторов, охватывающая основную часть свода, была вскрыта 13 скважинами: 26, 29, 30 и др.

Наличие коллекторов и продуктивность подтверждаются результатами опробования в скважине 39, где был получен приток газа с дебитом газа 24,7 тыс. м³/сут, конденсата – 2,88 м³/сут, до абсолютной отметки -3342,7 м.

По данным переинтерпретации геофизических исследований (далее – ГИС), подошва газонасыщенного пласта в скважинах 27 и 39 установлена соответственно на абсолютных отметках -3278,1 и -3343,2 м. Верхняя граница газоконденсатной залежи принята по данным скважины 39 на уровне -3343 м.

По характеру природного резервуара залежь является пластовой, сводовой, тектонически и литологически ограниченной с общей высотой около 74 м. Учитывая ограниченность вскрытия и влияние разломов, полное оконтуривание залежи затруднено.

Нормаульское поднятие

В пределах Нормаульского поднятия продуктивная часть залежи вскрыта семью скважинами. Зона отсутствия коллектора была зафиксирована в скважинах 24 и 37.

Промышленная продуктивность подтверждена опробованием четырёх скважин:

• скважина 12: притоки нефти и газа из интервалов 2987–2992 и 3002–3013 м (абсолютные отметки от -2838,3 до -2864,3 м);
• скважина 14: приток нефти с дебитом 23 м³/сут до отметки -2991,3 м;
• скважина 17: приток нефти из интервалов 3029–3032 и 3042–3046 м (отметки от -2878,9 до -2895,9 м), дебит 10,3 м³/сут;
• скважина 18: приток нефти до отметки -2902,9 м, дебит – 6,5 м³/сут.

Контакт «нефть – вода» по данным скважины 14 принят на абсолютной отметке -2985 м. Залежь классифицируется как пластовая, сводовая, тектонически и литологически экранированная, её размеры составляют 3,2 × 1,3 км, высота – 135 м.

Таким образом, по результатам геолого-геофизических материалов, данных испытаний горизонта Т₂В и интерпретации 3D сейсмики была построена новая уточнённая структурная карта предполагаемого продуктивного горизонта Т₂В.

Результаты

Результаты настоящего исследования позволили внести следующие важные дополнения в научное понимание геологического строения Южно-Жетыбайского месторождения:

• впервые выполнена комплексная интерпретация 3D сейсмических данных, полученных в 2019 г., с последующим построением обновлённых структурных карт по ключевым ОГ, включая Т₂a_bot и Т₁o_bot;
• уточнена блоковая структура месторождения с детализацией тектонических элементов: были впервые зафиксированы малоамплитудные нарушения f1 и f3’, оказывающие влияние на характер распространения залежей и продуктивных зон;
• проведено сопоставление ранее полученных геофизических материалов (1967–1968 гг.) с новыми 3D данными (2020 г.), что позволило выявить отличия в морфологии структуры и пересмотреть представления о её амплитуде, форме и тектонических ограничителях;
• подтверждена промышленная продуктивность горизонта Т₂В как в газоконденсатной, так и в нефтяной части, на основе данных по притокам УВ в ряде скважин (12, 14, 17, 18 и 39);
• выделены перспективные участки для бурения и опытно-промышленной отработки, особенно в пределах Нормаульского свода и южной части Южно-Жетыбайского поднятия.

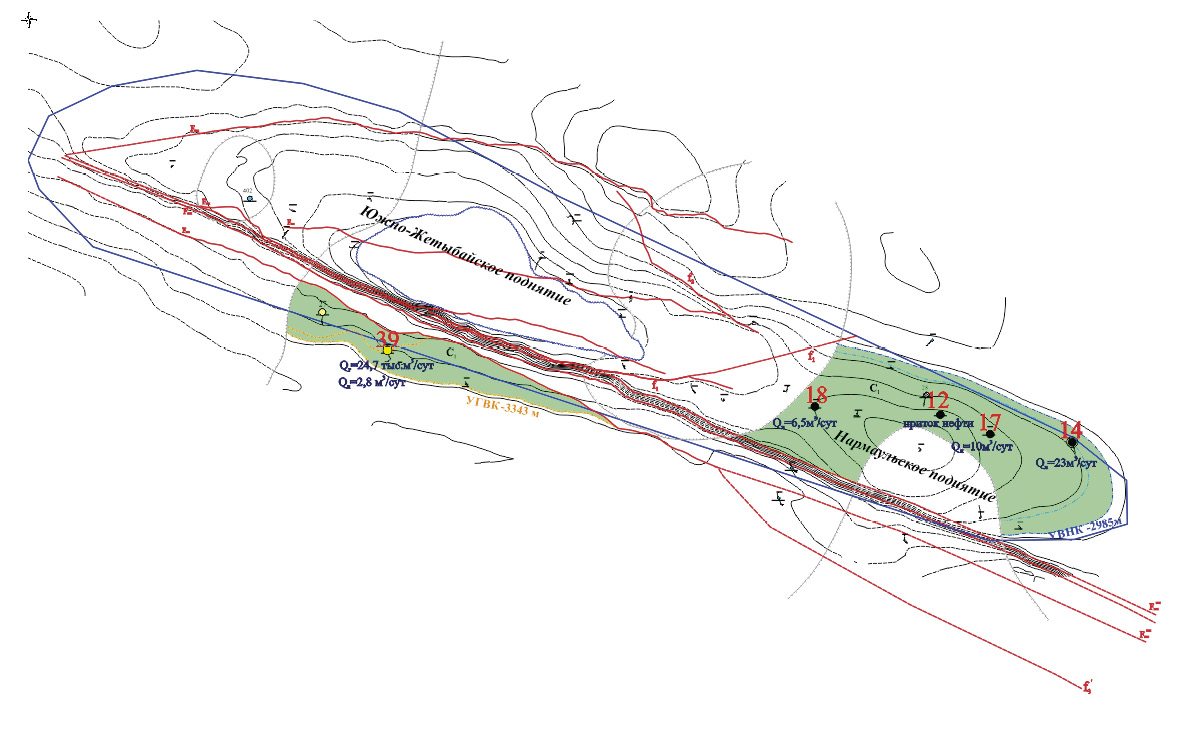

Рисунок 3. Структурная карта продуктивного горизонта Т₂В

Figure 3. Structural Map of the Productive T₂V Horizon

Заключение и предложения

Проведённый комплекс геолого-геофизических исследований, включая 3D сейсморазведку, бурение и интерпретацию ГИС и гидродинамических исследований, позволил существенно углубить понимание структуры горизонта Т₂В и подтвердить его продуктивность. В то же время остаются неоконтуренные участки, требующие доразведки.

На основании анализа полученных данных предлагается:

1. Провести дополнительные 3D сейсморазведочные работы в пределах Нормаульского поднятия, где сохраняется высокая степень геологической неопределённости.
2. Выполнить расширенный комплекс геофизических и гидродинамических исследований в скважинах, вскрывших перспективные интервалы.
3. Провести оперативный пересчёт запасов УВ по горизонту Т₂В с учётом уточнённой геологической модели.
4. Провести гидроразрыв пласта и опытно-промышленные испытания в скважинах с подтверждённой продуктивностью.
5. Организовать бурение новых поисково-разведочных скважин в пределах Южно-Жетыбайского и Нормаульского поднятий с целью оконтуривания залежей и последующего промышленного освоения.

Реализация указанных мероприятий позволит повысить точность прогноза залежей УВ и подготовить объект к следующей стадии – опытно-промышленной разработке.
