Automatic selection of sites for drilling candidate injection wells

Full Text

Введение

В рамках данной статьи акцентируется внимание на актуальности усовершенствования процесса подбора нагнетательных скважин для месторождений АО НК «КазМунайГаз». Особый интерес вызывает ситуация, когда месторождение достигает более поздних стадий разработки. В этом контексте осуществление точного и эффективного подбора приобретает повышенное значение. Недостаточно оптимизированные стратегии могут негативно повлиять на долгосрочную стабильность и продуктивность добычных операций.

В последние годы наука геопространственного анализа и искусственный интеллект достигли значительных успехов. Это открыло путь к методам автоматизации алгоритмов принятия решений, которые могут кардинально изменить процесс определения перспективных мест для бурения нагнетательных скважин. Новые подходы с использованием больших объемов данных и сложных алгоритмов предоставляют уникальную возможность для оптимизации размещения скважин и раскрытия неиспользованного потенциала коллекторов. Ученые-геологи и инженеры-разработчики активно изучают применение алгоритмов геопространственного анализа и машинного обучения для повышения скорости и эффективности принятия решений о размещении скважин.

Исследования показали успешность применения геопространственных методов в определении зон с высокими значениями фильтрационно-емкостных свойств и близких к существующим скважинам, что помогает в первоначальном отборе потенциальных мест для бурения [1, 2].

Алгоритмы машинного обучения продемонстрировали свою способность прогнозировать поведение коллектора, оптимизировать варианты закачки и адаптироваться к изменяющимся условиям пласта. Исследователи использовали модели обучения с учителем, такие как опорные векторы и нейронные сети, для выявления закономерностей в исторических данных закачки и прогнозирования производительности нагнетательных скважин в различных сценариях пласта [3, 4].

В литературе [5, 6] подчеркивается важность усвоения данных в режиме реального времени для автоматизации процесса размещения скважин. Непрерывный мониторинг и интеграция данных в гидродинамические модели коллектора позволяют своевременно вносить коррективы и оперативно реагировать на изменения в поведении пласта, что повышает эффективность систем заводнения.

Тем не менее, несмотря на значительный прогресс, остаются вопросы, требующие дополнительного изучения. Обнаружение неточных и зашумленных данных, интеграция множества критериев и целей, а также разработка надежных и интерпретируемых моделей машинного обучения остаются актуальными областями исследований.

Проблемы, описанные выше, а именно неточность, малое количество и зашумлённость данных, не позволяют рассчитывать надёжные прогнозные показатели с помощью комплексных моделей, поэтому было принято решение воспользоваться методом ранжирования. Критерием ранжирования кандидатов является произведение безразмерных параметров, характеризующих текущее состояние разработки пластов в предполагаемом районе заложения нагнетательной скважины.

Этапы исследования

Проведенное исследование можно разделить на три основных этапа:

1. Сбор данных. Первоначальный этап включает в себя сбор и фильтрацию необходимых данных. Качество и полнота входных данных являются чрезвычайно важными для обеспечения точности и надёжности последующих анализов.
2. Разбивка месторождения на ячейки. Второй этап заключается в разделении всей площади месторождения на участки заданного размера. На данном этапе определяется оптимальное размещение проектных точек с учётом текущего фонда скважин.
3. Оценка ячейки. Третий этап предполагает детальную оценку ячеек, выделенных на предыдущем этапе, и сравнительный анализ проектных точек на основе рассчитанного комплексного параметра, характеризующего приоритетность бурения.

Сбор данных

В рамках данной статьи рассматривалось месторождение Х, которое было введено в промышленную разработку в 1965 г.

В контексте юрско-мелового разреза на месторождении выделено 25 горизонтов, характеризующихся преимущественно песчано-алевролитовыми породами. Рельеф местности спокойный, равнинный. Исследования показывают, что давление насыщения на месторождении варьируется в диапазоне от 4 до 11,2 МПа, а газосодержание колеблется между 32,05 и 84,36 м³/т. Объемный коэффициент доли изменяется от 1,078 до 1,264. Пластовая нефть месторождения обладает разнообразными характеристиками: плотность варьируется от 0,7601 до 0,8352 г/см³, а вязкость находится в пределах 2,41–15,47 МПа•с.

Были собраны такие показатели месторождения, как суточная добыча нефти, суточная закачка воды и заключения гидродинамических исследований скважин (далее – ГДИС) за 3 мес., предшествующих дате анализа. Использовав собранные данные, были произведены вычисления по среднему дебиту нефти и жидкости, закачки воды, и определены условия работы скважины с низким забойным давлением.

Для подтверждения работы скважины с низким забойным давлением используется бинарный показатель. Если отношение количества заключений ГДИС с низкими динамическими уровнями к общему количеству исследований превышает пороговое значение, то скважина считается работающей с низким давлением, и ей присваивается значение критерия, равное единице, как показано на рис. 1. В противном случае скважина характеризуется удовлетворительным забойным давлением и получает показатель со значением, равным нулю. В данной работе пороговое значение для доли заключений с низким динамическим уровнем принято равным 75% (1–3):

$q_{avg}=\frac{{\displaystyle {\sum }_{j=1}^t{q}_j}}{t}$ (1)

$i_{avg}=\frac{{\displaystyle {\sum }_{j=1}^t{i}_j}}{t}$ (2)

$lowpbh=\left\{\begin{array}{c}\mathrm{1,} if \frac{c_{low}}{c_{all}}>0.75\\ \mathrm{0,} otherwise\end{array}\right.$ (3)

где t – количество отработанных дней на текущем горизонте за 3 мес., сут; q – добыча нефти, т; i – закачка воды, м³; q_avg – средний дебит нефти, т/сут; i_avg – среднее значение приемистости, м³/сут; с_low – количество заключений ГДИС с низкими значениями забойных давлений, ед.; c_all – общее количество проведенных ГДИС, ед.; lowpbh – критерий работы скважины с низким забойным давлением.

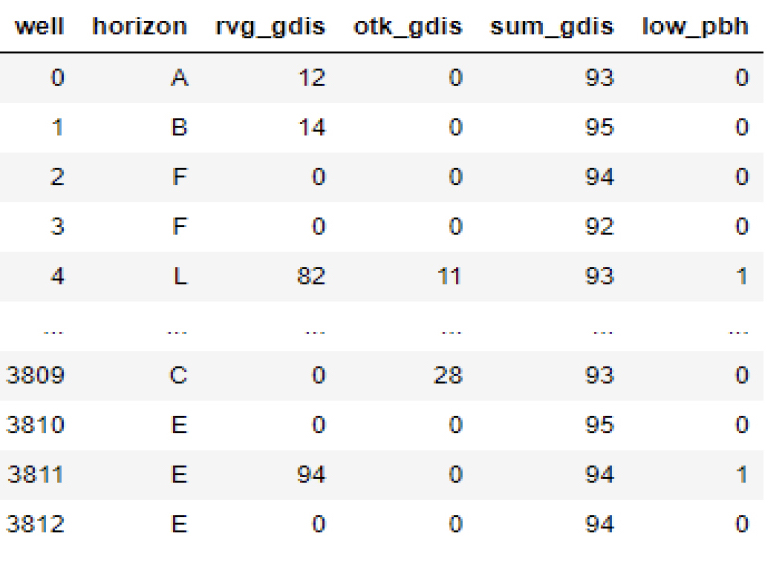

Рисунок 1. Расчет критерия работы скважин с низким забойным давлением

Figure 1. Calculation of the operating criterion for wells with low bottomhole pressure

well – скважина; horizon – горизонт; rvg_gdis – количество ГДИС с заключением «РВГ», ед. / number of gdis (well tests) with a “rvg” conclusion, units; otk_gdis – количество ГДИС с заключением «ОТК», ед. / number of gdis (well tests) with an”otk” conclusion, units; sum_gdis – общее количество ГДИС, ед. / sum gdis, units; low_pbh – критерий работы скважины с низким забойным давлением / operating criterion for a well with low bottomhole pressure.
РВГ / WWGI – работа с влиянием газа / working with gas influence; ОТК / PO – откачка / pumping out.

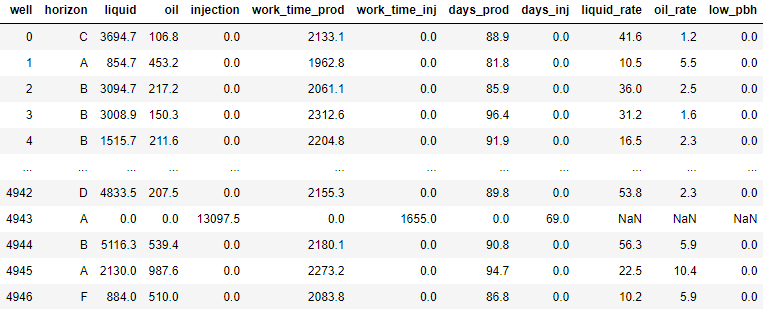

Рисунок 2. Расчет производственных показателей за 3 мес. для действующего фонда скважин

Figure 2. Calculation of production indicators for 3 months for the existing well stock

liquid – добыча жидкости, м³; oil – добыча нефти, т; injection – закачка воды, м³; work_time_prod – время работы добычи, ч / production work time, hours; work_time_inj – время работы нагнетания, ч / injection work time, hours; days_prod – количество дней добычи, сут / number of days of production, days; days_inj – количество дней нагнетания, сут / number of days of injection, days; liquate_rate – дебит жидкости, м³/сут; oil_rate – дебит нефти, т



Разбивка месторождения на ячейки

С целью унификации потенциальных зон для бурения нагнетательных скважин рассматриваемое месторождение было поделено на равные участки. Для данного месторождения был выбран оптимальный размер ячейки, составляющий 200*200 м при проектной плотности сетки 20 га/скв.

Проектные точки внутри ячеек размещались согласно двум вариантам. В первом варианте учитывалось лишь соответствие текущей плотности сетки скважин. Во втором варианте точки размещались с учётом текущей наземной инфраструктуры.

С целью определения оптимального с точки зрения плотности сетки скважин варианта размещения ячейки равномерно заполнялись точками с шагом в 10 м. Затем для каждой точки определялось расстояние до действующих скважин. После этого значения расстояний нормировались относительно эталонной дистанции между скважинами и выбиралась точка с максимальным значением нормированного расстояния в ячейке.

Размещение с учётом наземной инфраструктуры определялось с помощью библиотеки Geopandas и программного языка Python. Данные по инфраструктуре в формате Shapely были импортированы в проект и преобразованы в полигоны. По умолчанию для каждого объекта была добавлена буферная зона, равная 20 м, которая в будущем может изменяться в зависимости от типа объекта. Для каждой точки также добавляется буферная зона в 25 м, условно обозначающая размещение буровой установки. Проверка соответствия точек наземной инфраструктуре выполняется путем наложения полигонов вокруг точек и объектов. В случае пересечения полигонов точка исключается из дальнейшего рассмотрения. Поскольку в одной ячейке может быть множество точек, подходящих по инфраструктуре, в качестве итогового результата принимается точка, являющаяся наиболее близкой к ранее выявленной оптимальной точке, согласно сетке разработки в рассматриваемой ячейке.

Таким образом, возможны три варианта размещения точек в ячейке:

• найдена оптимальная точка по сетке разработки, но отсутствует точка по наземной инфраструктуре;
• найдена оптимальная точка по сетке разработки и точка по наземной инфраструктуре, при этом эти точки не совпадают;
• найдена оптимальная точка по сетке разработки и точка по наземной инфраструктуре, при этом эти точки совпадают.

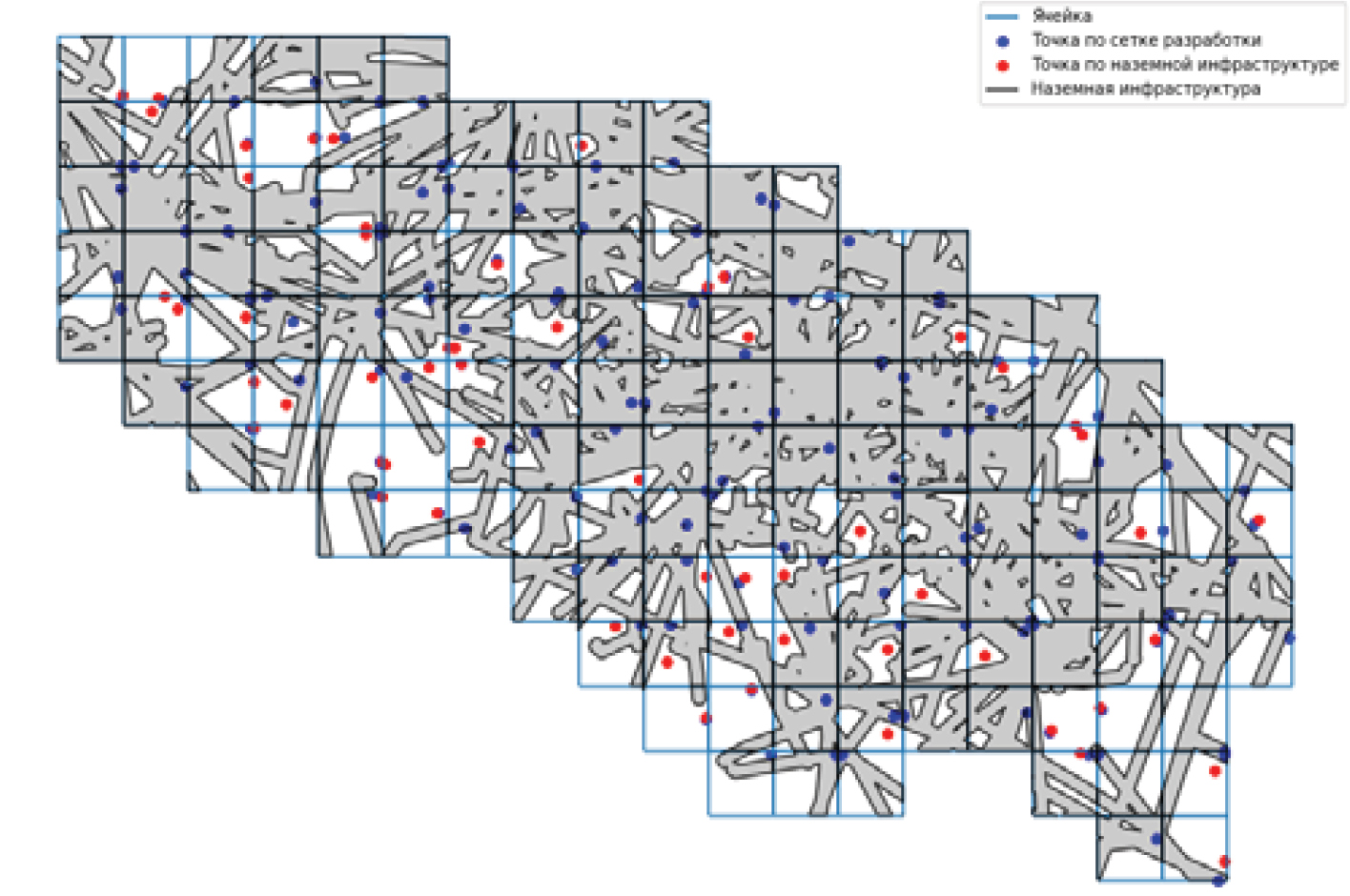

На рис. 3 представлена карта, на которой показаны полигоны, созданные вокруг объектов наземной инфраструктуры, а также точки размещения проектных скважин в ячейках. Красным цветом выделены оптимальные точки по сетке разработке, синим цветом – оптимальные точки по наземной инфраструктуре.



Рисунок 3. Карта наземной инфраструктуры и ячеек с потенциальными точками бурения

Figure 3. Map of surface infrastructure and cells with potential drilling sites



Оценка ячейки

Для оценки ячеек необходимо рассчитать набор параметров и провести их нормализацию. Параметры ячеек рассчитывались на основе данных скважин первого окружения.

Определение скважин первого радиуса окружения для проектных точек состояло из нескольких шагов. В общий список скважин окружения попали все действующие скважины в радиусе 500 м вокруг проектной точки. Далее проводилось сравнение параметров каждой скважины с остальными скважинами из общего списка. Рассматриваемая скважина относилась к первому радиусу в двух случаях:

• если отрезок от проектной точки до рассматриваемой скважины не пересекает отрезок до сравниваемой скважины, то рассматриваемая скважина относилась к первому радиусу;
• в случае пересечения отрезков, если отрезок от проектной точки до рассматриваемой скважины меньше, чем отрезок до сравниваемой скважины, то рассматриваемая скважина относилась к первому радиусу.

На рис. 4 можно отметить, что показатель «ПР» у скважин с индексами 11124 и 9619 больше 1, следовательно, в первый радиус окружения данные скважины не войдут.

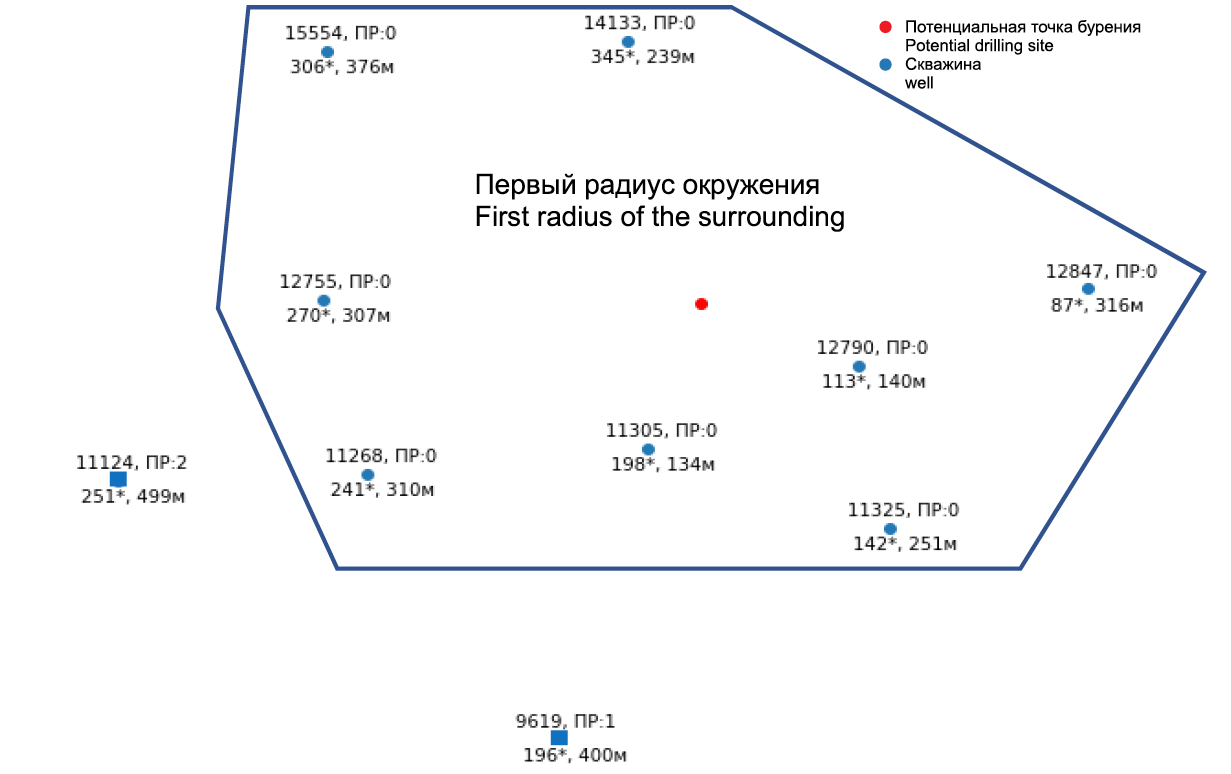

Рисунок 4. Определение скважин первого радиуса окружения

Figure 4. Determination of wells of the first radius of the surrounding

ПР / FR – первый радиус окружения / first radius of the surrounding.



По данным скважин первого радиуса вычисляются средние и интегральные параметры ячеек:

• количество добывающих скважин;
• количество нагнетательных скважин;
• количество проектных скважин;
• доля скважин, работающих с низким забойным давлением;
• сумма добычи скважин;
• сумма закачки скважин;
• сумма дебитов жидкости и нефти скважин;
• сумма дней работы скважин;
• средний дебит жидкости, нефти (4);
• средний темп закачки (5);
• средняя обводненность (6);
• компенсация (7).

$q_{avg}=\frac{{\displaystyle {\sum }_{w=i}^{n_{well}}{Q}_w}}{{\displaystyle {\sum }_{w=i}^{n_{well}}{t}_w}}$ (4)

$i_{avg}=\frac{{\displaystyle {\sum }_{w=i}^{n_{well}}{I}_w}}{{\displaystyle {\sum }_{w=i}^{n_{well}}{t}_w}}$ (5)

$w{c}_{avg}=\left(1-\frac{\frac{{\displaystyle {\sum }_{w=i}^{n_{well}}{Q}_{oilw}}}{\rho }}{{\displaystyle {\sum }_{w=i}^{n_{well}}{Q}_{liqw}}}\right)*100$ (6)

$c_{avg}=\frac{{\displaystyle {\sum }_{w=i}^{n_{well}}{I}_w}}{{\displaystyle {\sum }_{w=i}^{n_{well}}{Q}_{liqw}}}$ (7)

где n_well – количество скважин первого окружения, ед.; t – количество отработанных дней на текущем горизонте скважины за 3 мес., сут; w – скважина; Q – добыча нефти скважины за 3 мес., т; q – средний дебит нефти, т/сут; I – закачка воды за 3 мес., м³; i – средняя приемистость, м³/сут; p – плотность нефти, т/м³; wc – средняя обводненность, %; c – компенсация.

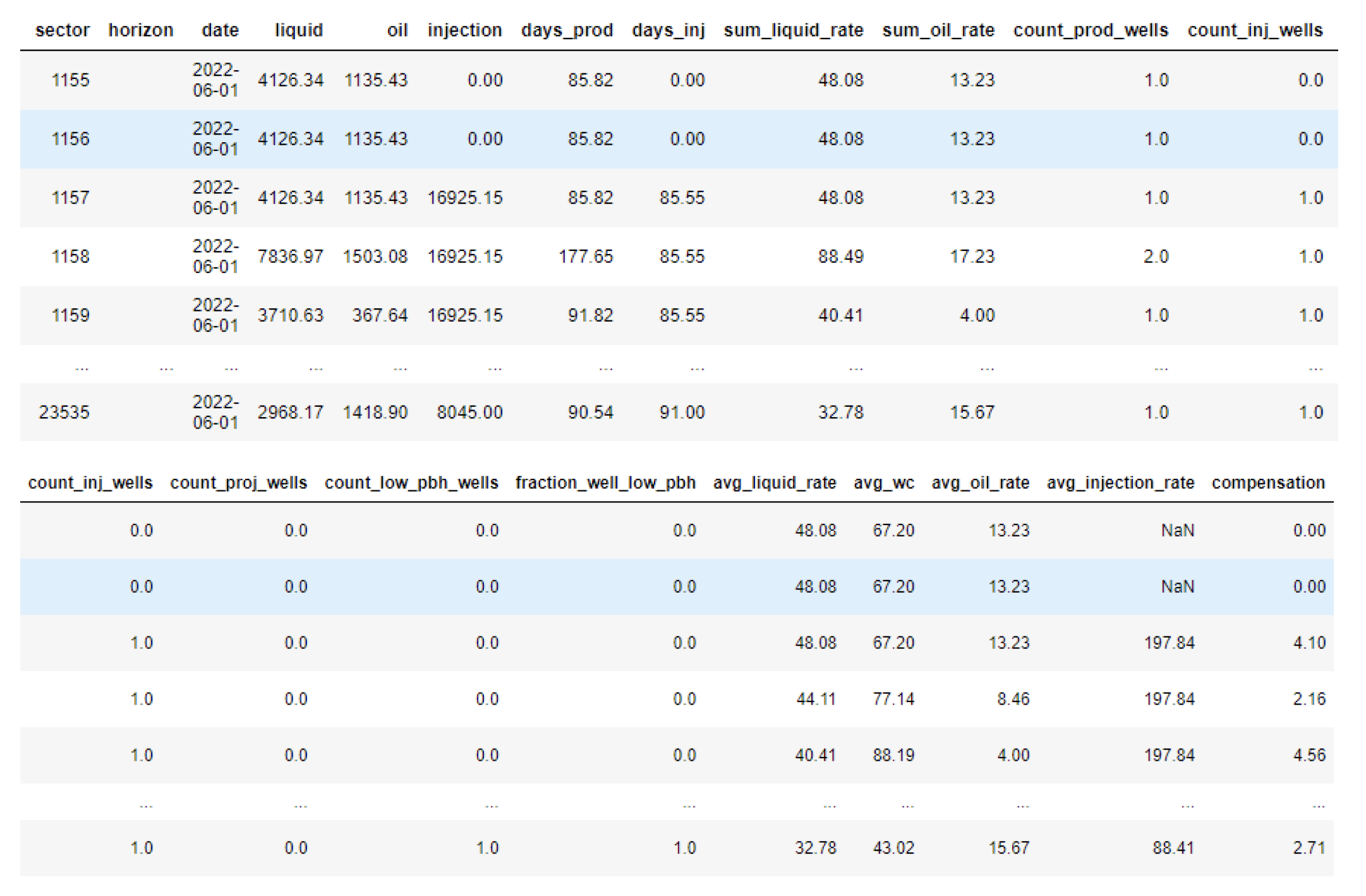

Рисунок 5. Параметры ячеек

Figure 5. Cell parameters

sector – сектор; date – дата расчета; sum_liquate_rate – сумма дебита жидкости, м³/сут (m³/day); sum_oil_rate – сумма дебита нефти, т (tonnes); count_prod_wells – количество добывающих скважин, ед. / number of production wells, units; count_inj_wells – количество нагнетательных скважин, ед. / number of injection wells, units; count_proj_wells – количество проектных скважин, ед. / number of project wells, units; count_low_pbh_wells – количество скважин работающих с низким забойным давлением, ед. / number of wells operating with low bottomhole pressure, units; fraction_well_low_pbh – соотношение количества скважин, работающих с низким давлением, и количества скважин окружения / ratio of the number of wells operating at low pressure to the number of surrounding wells; avg_liquid_rate – средний дебит жидкости, м³/сут / average liquid flow rate, m³/day; avg_wc – средняя обводненность, % / average water cut, %; avg_oil_rate – средний дебит нефти, т/сут / average oil flow rate, t/day; avg_injection_rate – средняя приемистость, м³ /сут / average injectivity, m³/day; compensation – компенсация



При проведении нормализации данных, включая такие параметры, как средний дебит, общая сумма дебитов и коэффициент обводненности, обычно возникают распространенные проблемы с выбросами, которые представляют собой аномальные значения, выходящие за пределы основных данных. Это может существенно исказить среднее арифметическое и размах, что в свою очередь может повлиять на анализ и результаты. Для решения этой проблемы предлагается заменить размах на интервал, в котором будут находиться основные данные, и затем провести масштабирование данных относительно этого интервала. Такой подход позволит избежать искажений, вызванных выбросами, и более точно представить данные для последующего анализа и интерпретации.

Наиболее распространенным методом автоматического определения выбросов является межквартильный метод. Его принцип заключается в том, что значения, которые находятся за пределами 1,5 межквартильных диапазонов (далее – IQR) от первого квартиля или третьего квартиля, считаются выбросами.

Однако, когда у распределения данных есть длинные «хвосты», слишком много информации может попасть в категорию «выбросов» – до 7% от общего числа данных. Это может повлиять на точность анализа и привести к неверным выводам. Симметричность межквартильного метода является ещё одной существенной проблемой. Полученный «доверительный интервал» (1,5*IQR) одинаков для как для малых, так и для больших значений признака. Это означает, что многие аномалии с «короткой» стороны распределения могут быть скрыты этим интервалом.

По причине того, что данные не распределены нормально, использование метода IQR для их нормализации может быть некорректным. В связи с этим был применён другой метод для вычисления доверительного интервала – скорректированная диаграмма размаха для асимметричных распределений. Данный метод использует медианное отношение (medcouple MC), которое измеряет асимметрию одномерного распределения [7] (8–12):

$MC = median \left\{h\left(x_i, x_j\right)\right\}, x_i<Q_2<x_j$ (8)

$h\left(x_i, x_j\right) =\frac{\left(\left(x_j-Q_2\right)-\left(Q_2-x_i\right)\right)}{x_j-x_i}$ (9)

$\left[min, max\right]=\left\{\begin{array}{c}\left[Q_1-1.5e^{-4MC}IQR;Q_3+1.5e^{3MC}IQR\right], if MC>0 \\ \left[Q_1-1.5e^{-3MC}IQR;Q_3+1.5e^{4MC}IQR\right], if MC<0\end{array}\right.$ (10)

$IQR=Q_3-Q_1$ (11)

$x_{ni}=\left\{\begin{array}{c}\mathrm{1,} if x_i>max\\ \frac{x_i-min}{max-min}, if max\le x_i\le max\\ \mathrm{0,} if x_i<min\end{array}\right.$ (12)

где Q – квартиль; min / max – минимальное / максимальное допустимое значение выборки; x_i – значение выборки; x_ni – нормированное значение.

На рис. 6 (г) наглядно видно, что границы доверительных интервалов двух методов совпадают. Однако в случае экспоненциальных распределений или распределений с выраженными хвостами, как показано на рис. 6 (а–в), наблюдается различие между максимальными и минимальными значениями. Метод IQR действенно сокращает длинные «хвосты». Например, по этому методу максимальный дебит составлял бы 15 т/сут, в то время как по скорректированному методу значение составило бы 20 т/сут.

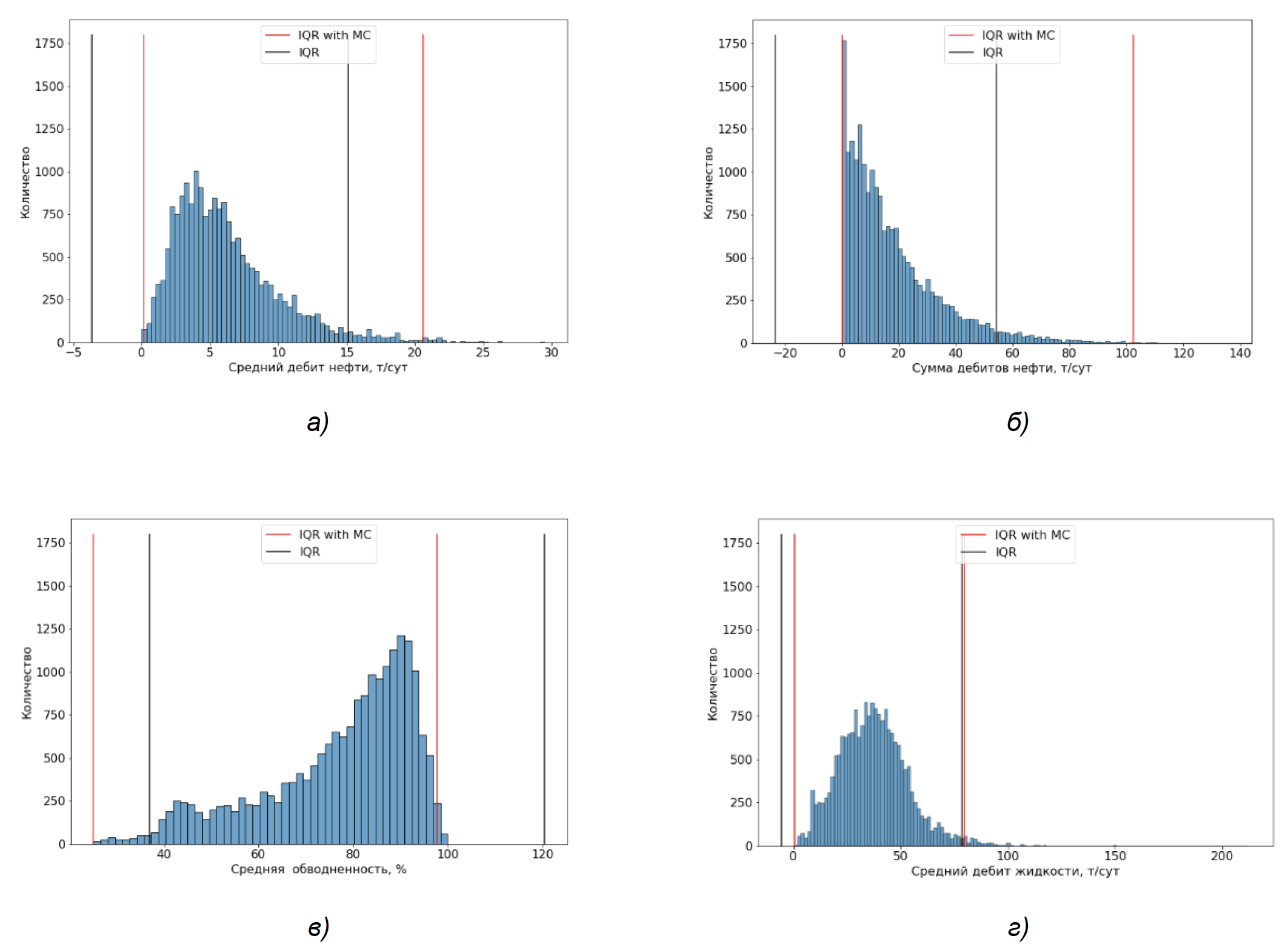

Рисунок 6. Распределение с границами доверительного интервала двух методов

Figure 6. Distribution with confidence interval limits of two methods

а) средний дебит нефти / average oil flow rate; б) сумма дебитов нефти / sum of oil flow rates; в) средняя обводненность / average water cut; г) средний дебит жидкости / average liquid flow rate

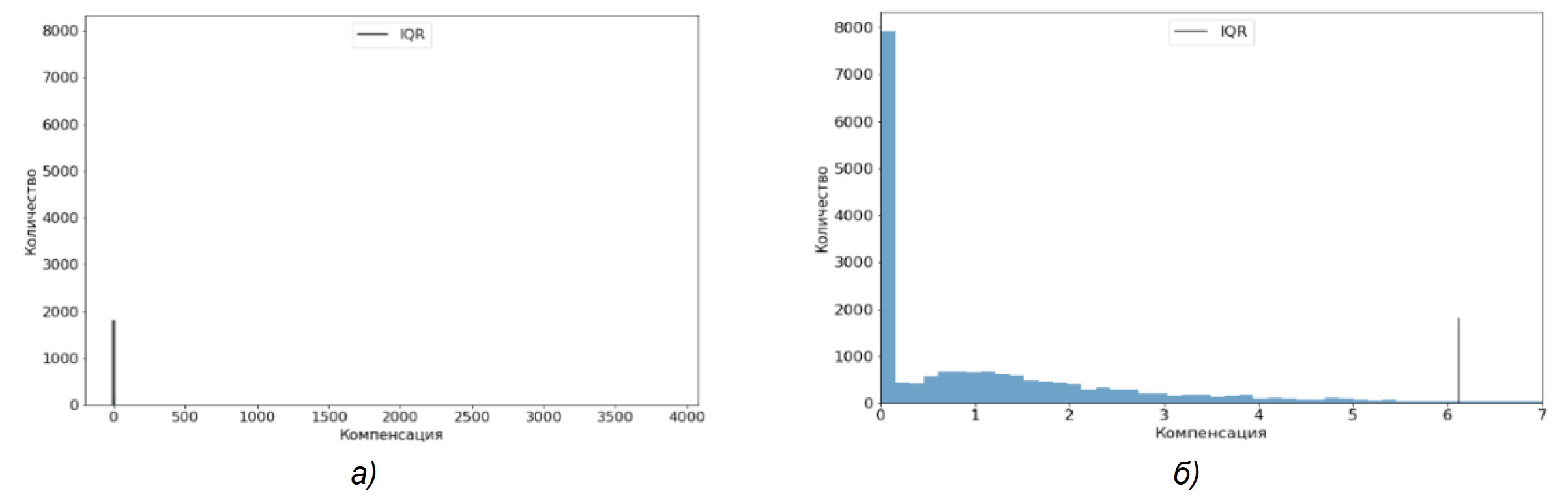

Рисунок 7. Распределение компенсации

Figure 7. Compensation distribution

а) сходное, включающее все значения / initial including all values; б) скорректированное, ограниченное границами доверительного интервала / adjusted, limited by confidence interval limits



Для компенсации было решено установить максимально допустимое значение, принятое на уровне 120%, минимальное значение – 0%. Это решение обусловлено тем, что, если бы использовались максимальные значения, такие как 4000 или 6,1 (по границе), в этот интервал попало бы много выбросов. Что касается количества нагнетательных скважин, максимально допустимое число было определено как наибольшее значение в выборке, а минимальное значение было установлено равным 0. Это позволяет учесть разнообразие значений и обеспечить корректное определение интервала для данной характеристики.

Обводненность и количество нагнетательных скважин являются обратными величинами: чем больше значения данных параметров, тем хуже оценка ячейки. Следовательно, была применена следующая формула (13):

$x_{ni}=1-x_{ni}$ (13)

Для того, чтобы построить рейтинг зон, подходящих под нагнетание, была использована результирующая переменная, по которой ранжировались зоны. Данная переменная – это произведение нормированных признаков: суммы дебитов, компенсации, количества нагнетательных скважин и доли скважин, работающих с низким забойным давлением.

Каждой ячейке присваивается специальный код, который указывает на её пригодность с точки зрения разработки или инфраструктуры. Всего существует 7 различных кодов, из которых 4 связаны с уровнем средней компенсации в буферной зоне. При этом приоритетность кодов увеличивается по мере убывания значения кода:

• 1 – компенсация менее 80%;
• 2 – компенсация менее 120%;
• 3 – компенсация более 120%;
• 4 – отсутствует добыча;
• 5 – в ячейке возможны возвраты с других горизонтов;
• 6 – в ячейке присутствуют действующие скважины;
• 7 – в ячейке присутствуют проектные скважины.

Эти коды будут дополнительно служить для ранжирования окончательной переменной. В начале списка будут располагаться зоны с кодами от 1 до 4, отсортированные по заключительному параметру. Затем идут зоны с кодами 5 и 6, а в конце списка будут зоны с кодом 7.

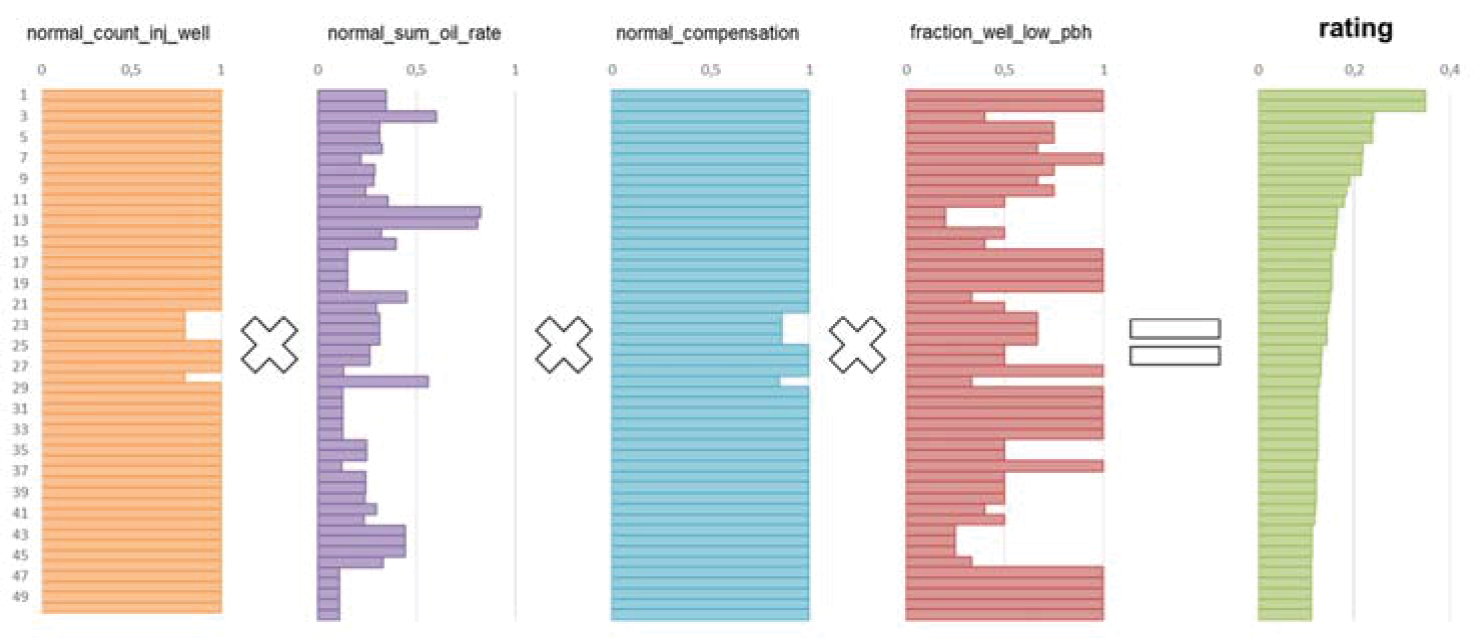

Рисунок 8. 50 наиболее подходящих секторов по точке сетки разработки

Figure 8. 50 most suitable sectors by well spacing point

normal_count_inj_well – нормированная и обратная величина количества нагнетательных скважин / normalized and reciprocal values of the number of injection wells; normal_compensation – нормированная компенсация / normalized compensation; rating –тоговый показатель ранжирования / summary ranking indicator

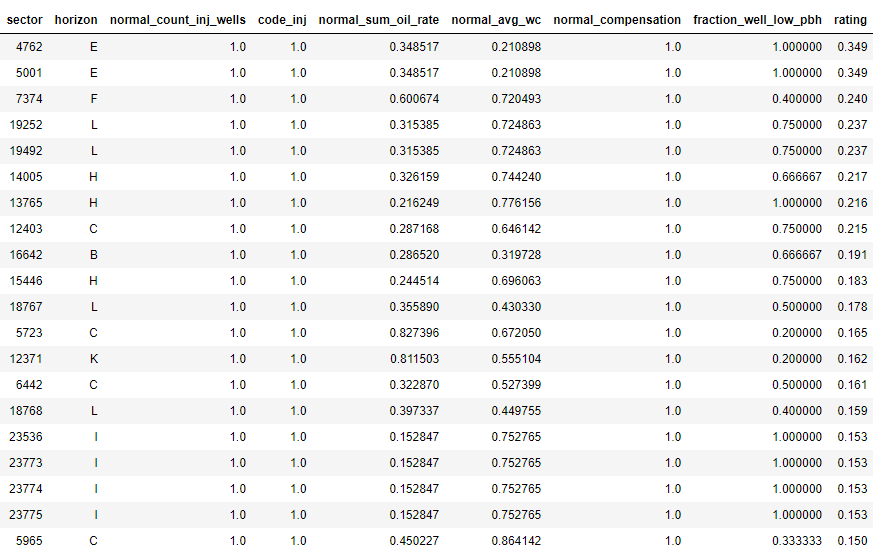

Рисунок 9. 20 наиболее подходящих секторов по точке сетке разработки

Figure 9. 20 most suitable sectors by well spacing point

code_inj – код ячейки / cell code; normal_sum_oil_rate – нормированная сумма дебитов / normalized sum of flow rates; normal_avg_wc – нормированная средняя обводненность / normalized average water cut

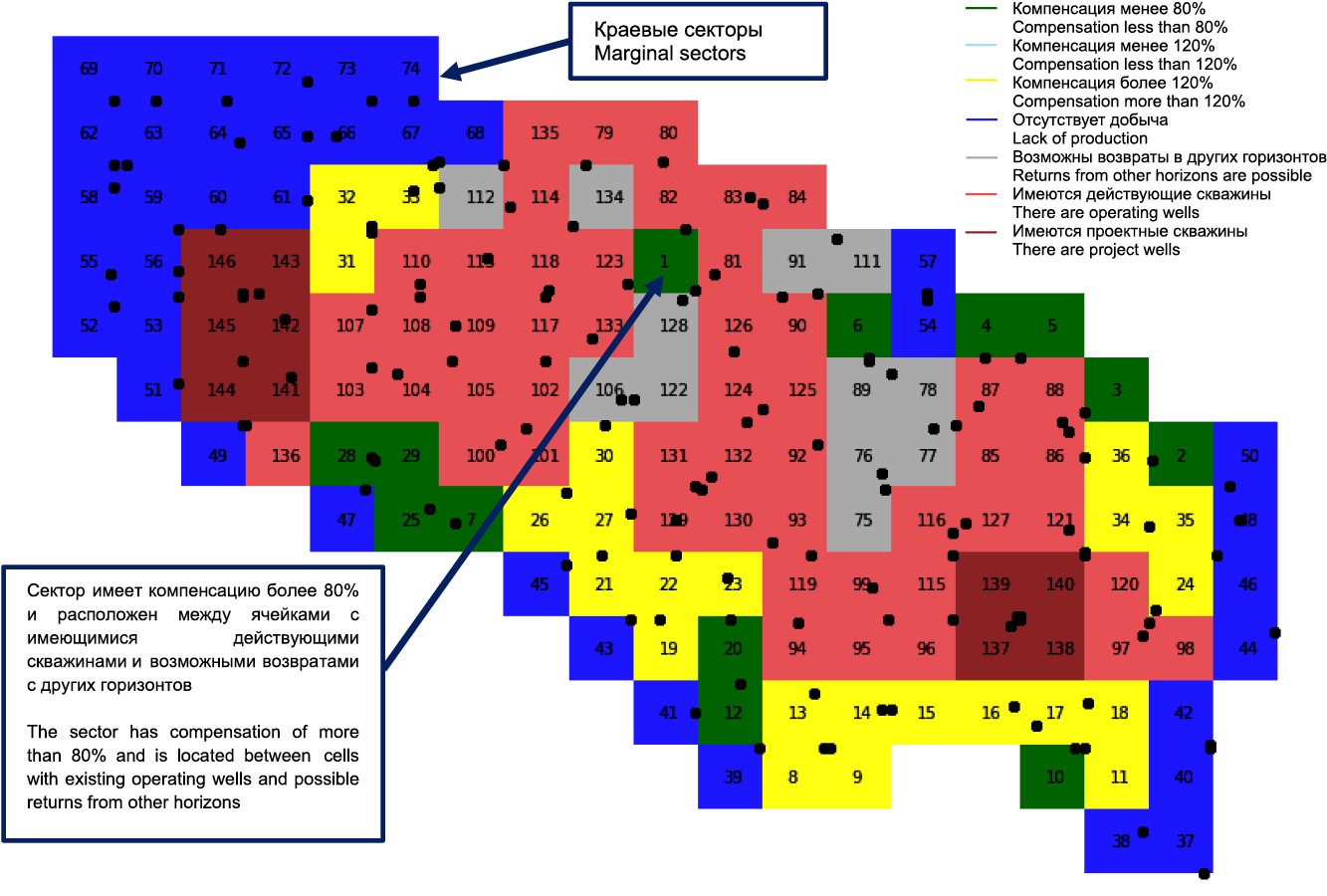

Рисунок 10. Секторы на X горизонте

Figure 10. Sectors on the X horizon



Рис. 10 иллюстрирует карту секторов, которая была упорядочена по рейтингу, где числа внутри ячейки указывают на ранг сектора на данном горизонте. Важно отметить, что синие ячейки, представляющие области без добычи, совпадают с краевыми секторами.

Выводы и дальнейшие перспективы исследования

В данном исследовании был рассмотрен подход оценки зон бурения нагнетательных скважин на основе показателей работы действующего фонда. Внимание было уделено изучению алгоритмов для сбора и обработки данных, проведению анализа, а также разработке методов для определения оптимальных зон для бурения.

Техники нормализации данных и определения выбросов играют важную роль в обеспечении точности анализа, а метод скорректированного межквартильного диапазона представляется наиболее эффективным для определения выбросов в данных с различными характеристиками распределения.

Присвоение кодов каждой ячейке позволило дополнительно ранжировать результаты. Это сделало финальную переменную более информативной и способствовало более точному процессу принятия решений.

Несмотря на потенциал автоматического подбора зон для нагнетания, существуют определенные проблемы. Предполагается выполнить следующие дополнительные этапы:

• ранжирование ячеек в разрезе всего месторождения, а не только одного горизонта;
• включение дополнительных параметров ячеек и учёт их важности при ранжировании: оценка неоднородности коллектора и других геолого-геофизических параметров;
• выявление эффективных пропластков в соседних добывающих скважинах с целью определения, какие именно пачки следует выделить при проведении взрывных работ;
• тестирование данного подхода подбора зон для бурения нагнетательных скважин на других месторождениях АО НК «КазМунайГаз»;
• использование методов машинного обучения для выявления новых закономерностей и тенденций, влияющих на выбор зон для бурения.

Таким образом, данная исследовательская работа предоставила новые инструменты и методы для автоматического выбора точек бурения нагнетательных скважин.
